Van Mark mm 1451 [4/7] Порядок сборки листогиба
![Van Mark mm 1451 [4/7] Порядок сборки листогиба](/views2/1241470/page4/bg4.png)

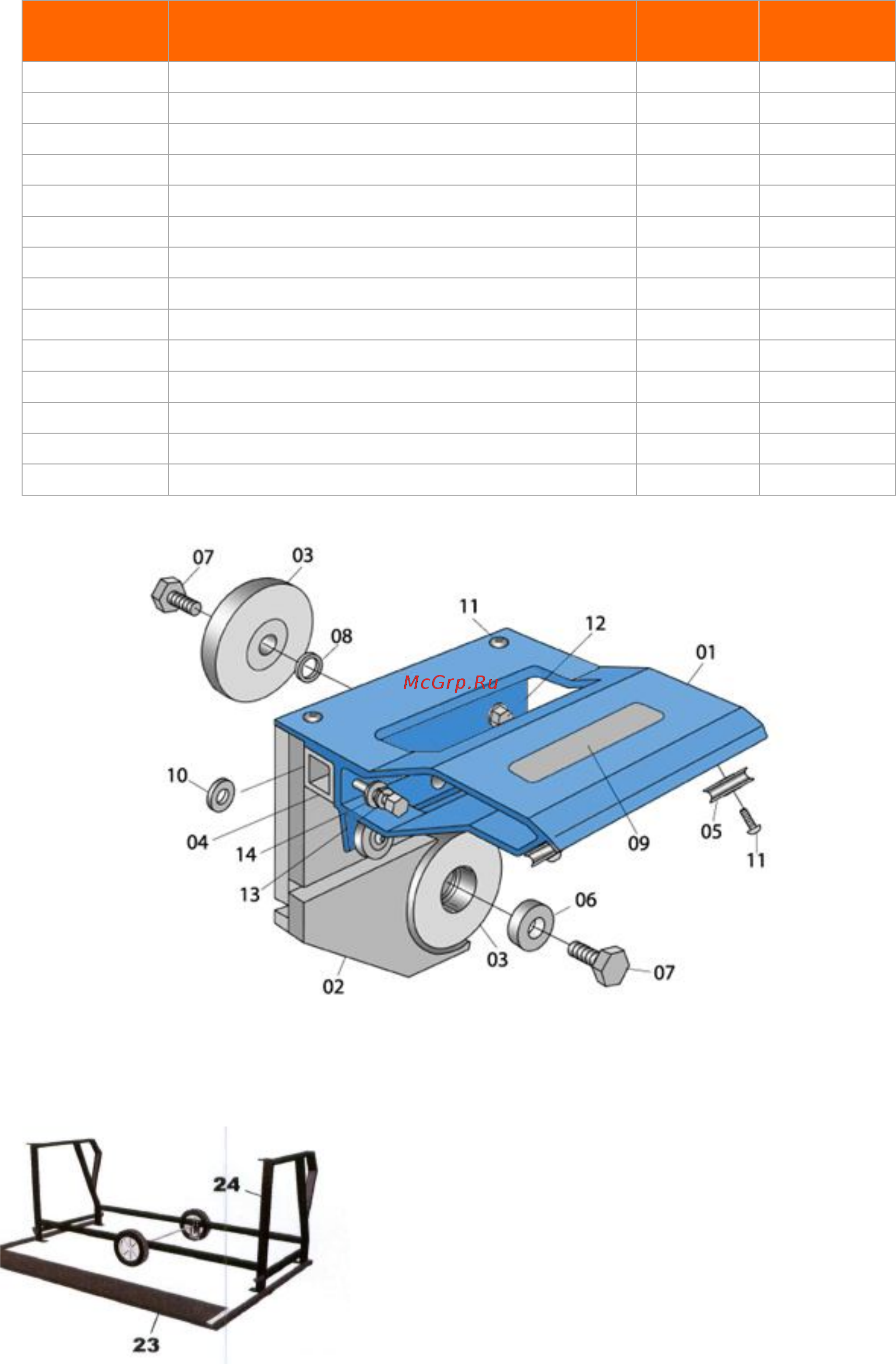

Запасные детали к роликовому ножу TrimCutter:
Обозначение
на рисунке
Описание Артикул
Кол-во в
уп., шт
01 Ручка 4021 1
02 Корпус 4006 1
03 Ножевой ролик 4055 1
04 Дистанционная вставка 4008 1
05 Направляющий ролик 4026 1
06 Подшипник ножевого ролика 4066 1
07 Крепежный болт ножевого ролика 4057 1
08 Дистанционная прокладка ролика 4058 1
09 Наклейка 4067 1
10 Прокладка дистанционной вставки 4011 1
11 Шестигранный винт 1/4-20х5/8" 2019 1
12 Шестигранный винт 1/4-20х13/4" 2046 1
13 Шайба пружинная 1/4 2500 1
14 Шайба плоская 1/4 2510 1
3. Порядок сборки листогиба.
