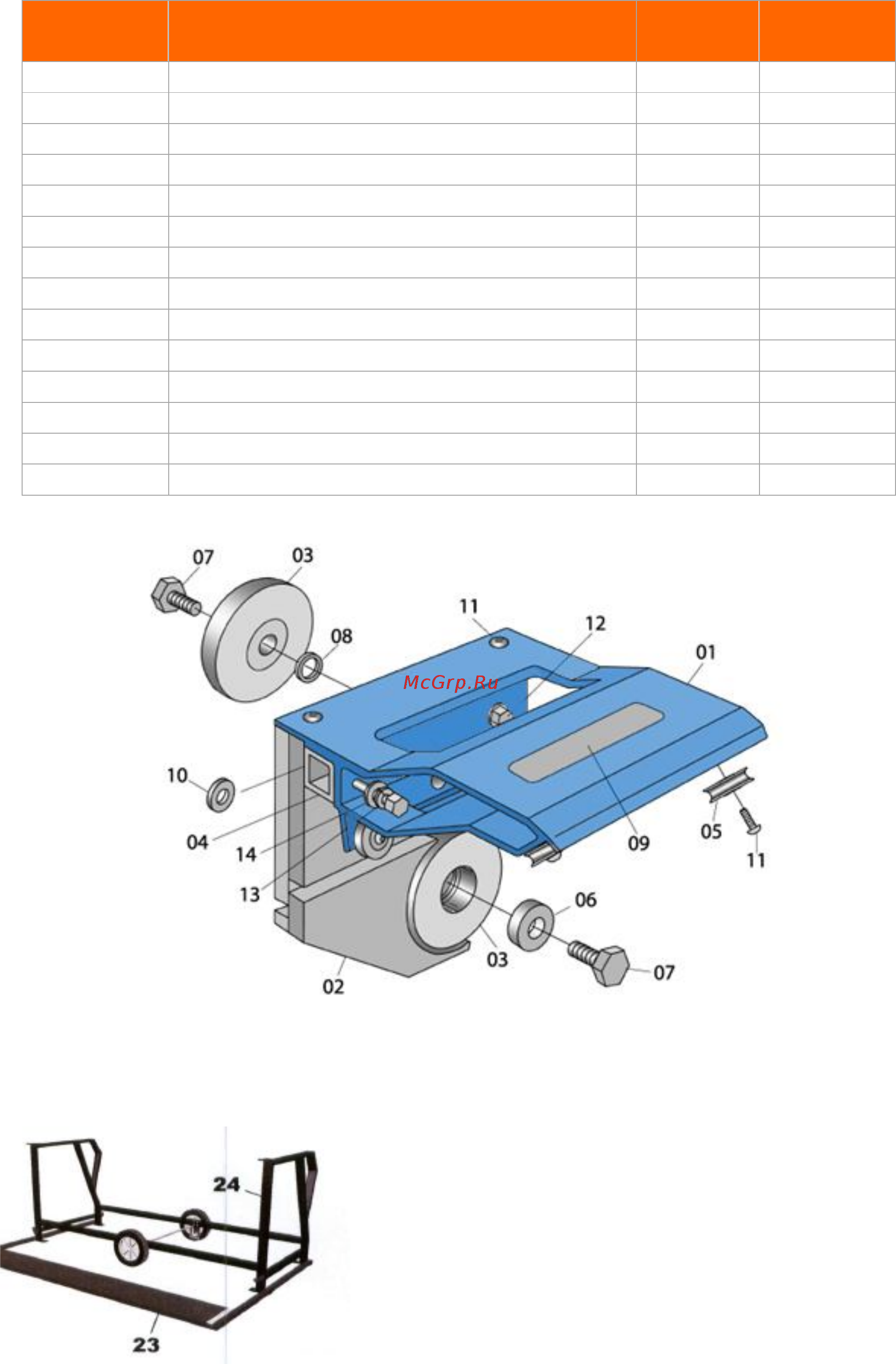

Запасные детали к роликовому ножу TrimCutter:
Обозначение
на рисунке
Описание Артикул
Кол-во в
уп., шт
01 Ручка 4021 1
02 Корпус 4006 1
03 Ножевой ролик 4055 1
04 Дистанционная вставка 4008 1
05 Направляющий ролик 4026 1
06 Подшипник ножевого ролика 4066 1
07 Крепежный болт ножевого ролика 4057 1
08 Дистанционная прокладка ролика 4058 1
09 Наклейка 4067 1
10 Прокладка дистанционной вставки 4011 1
11 Шестигранный винт 1/4-20х5/8" 2019 1
12 Шестигранный винт 1/4-20х13/4" 2046 1
13 Шайба пружинная 1/4 2500 1
14 Шайба плоская 1/4 2510 1
3. Порядок сборки листогиба.
Содержание
- Механический листогиб van mark серия commercial metal master 20 1
- Модели mm851 mm1051 mm1251 mm1451 1
- Руководство по эксплуатации 1
- Основные технические характеристики моделей 2
- Список деталей специфичных для различных моделей станка 2
- Список элементов станка 2
- Состав ремкомплекта pn3913 3
- Список деталей общих для всех моделей 3
- Запасные детали к роликовому ножу trimcutter 4
- Порядок сборки листогиба 4
- Обработанной стороне заготовки находящейся в станке 7
- Примеры профилей 7
- Примечание понятия верх и низ относятся к окрашенной или 7
