3.4 Выключатель питания / перезагрузки системы /

разъемы индикатора работы жесткого диска

На передней части рамы корпуса Skeleton находятся

выводы светодиодных индикаторов и выключателей

питания и перезагрузки, а также индикатора работы

жесткого диска. Подключите их к соответствующим

разъемам на материнской плате. Расположение

контактов см. в руководстве к материнской плате.Для

светодиодных индикаторов, цветные провода являются

положительными (+). Черные или белые провода

являются отрицательными (–). Если индикатор

не загорается при включении питания системы,

подсоедините контакты в обратном порядке. Более

подробную информацию по подключению контактов

светодиодных индикаторов см. в руководстве к

материнской плате.Примечание: данный корпус не

имеет индикатора питания. При включении компьютера

загорается подсветка вентиляторов.

3.5 Повторный монтаж

подключений к системной плате

Иногда может потребоваться изменить разводку того

или иного разъема, подключаемого к материнской

плате. Это может быть USB-разъем, разъем аудиовхода или

какой-либо другой разъем передней панели, например для

подключения кнопки питания.

Прежде чем приступать к внесению изменений, изучите

сведения о разводке разъемов в руководстве к материнской

плате или на веб-сайте ее производителя. Перед началом

работ НАСТОЯТЕЛЬНО рекомендуется нарисовать

схему с подписями, которая поможет восстановить схему

подключения в случае, если, например, кто-то уронит

разобранный разъем на пол.

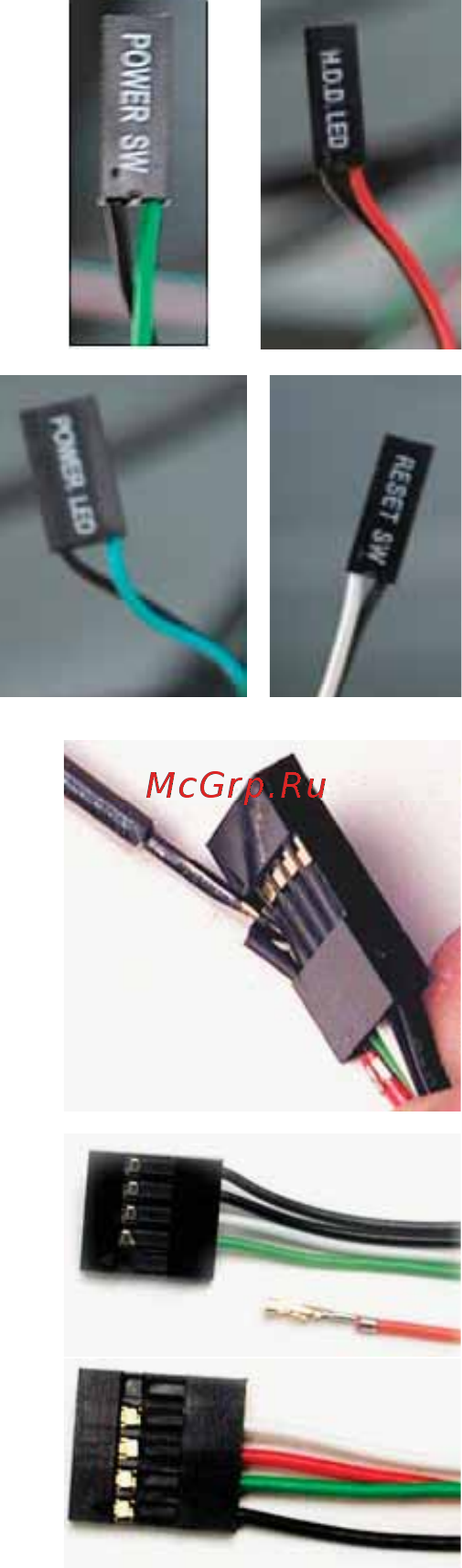

1. Определите, какие провода необходимо отсоединить,

чтобы изменить разводку разъема так, чтобы он

соответствовал разводке USB-разъема на плате (см.

руководство к материнской плате). Отсоединяйте

контакты по одному, используя маленькую отвертку

с плоским лезвием или другой подобный инструмент

для приподнятия ушек, расположенных рядом с

позолоченными клеммами (квадратной формы). Это

позволит с легкостью извлечь контакты из USB-разъема.

2. Аккуратно извлеките контакт из разъема, соблюдая

осторожность, чтобы не повредить провода, контакты

или разъем. Повторите

3. Соблюдая осторожность, чтобы не повредить провода, контакты или разъем, аккуратно

вставьте контакт в нужное гнездо разъема и защелкните черное ушко, которое

было приподнято при выполнении действия 1. Повторите эти действия для каждого

заменяемого провода
