● Zkontrolujte stav naplnění motorového
oleje. (Ö 15.8)
● Doplňte palivo. (Ö 13.1)
● Otevete palivový kohout. (Ö 15.7)
● Optimalizujte tlak v pneumatikách.
(Ö 15.16)

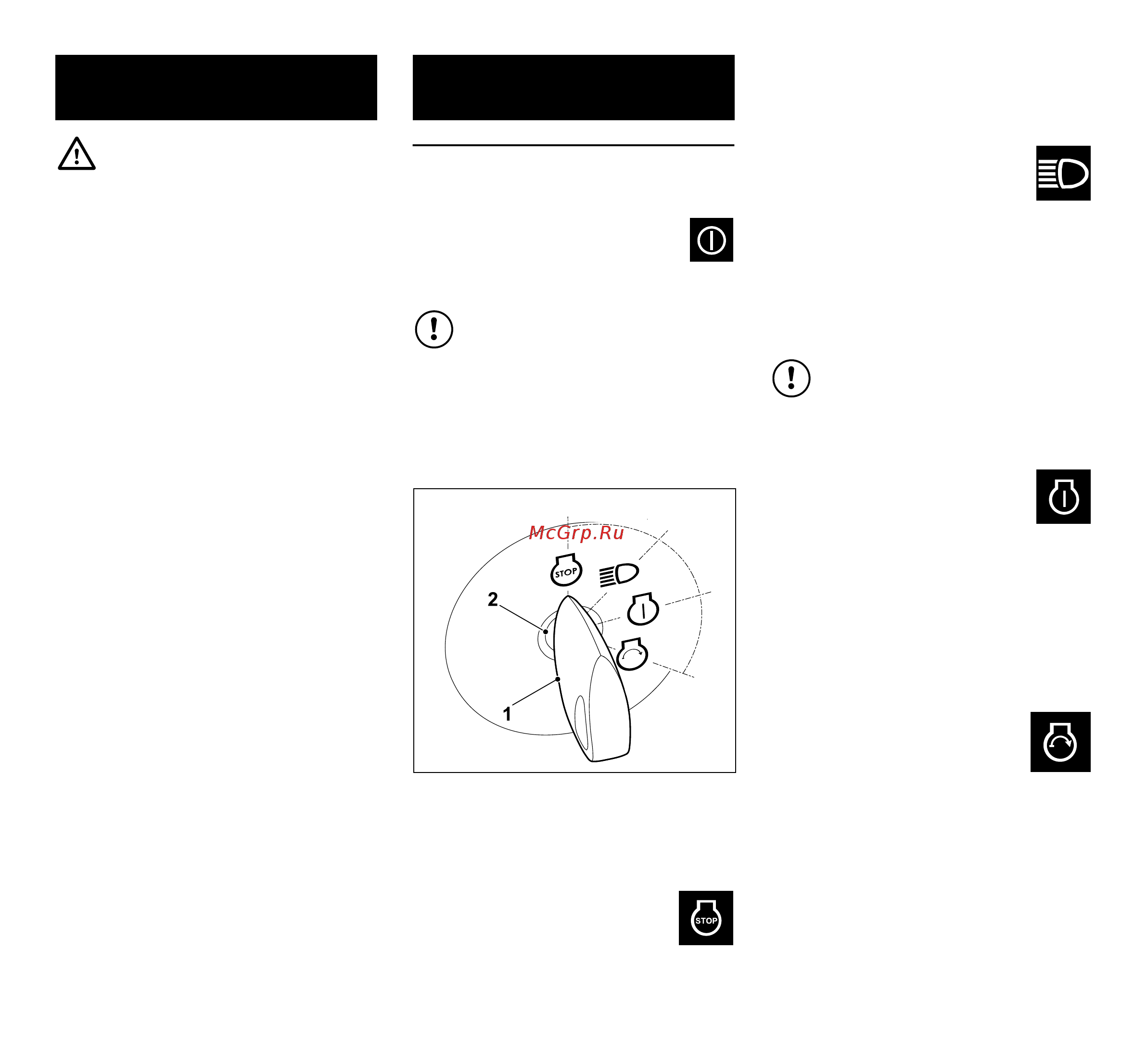

8.1 Zámek zapalování se spínaem
osvětlení
Zámek zapalování slouží ke
spouštění a vypínání spalovacího
motoru a k zapínání a vypínání
světlometů.
Zasuňte klíс zapalování (1) do zámku
zapalování (2).
Otáсením klíсe zapalování můžete zvolit
jednu z následujících tyř poloh:
Spalovací motor vypnut:
Spalovací motor se vypne, pop. zastaví.
Osvětlení je vypnuto, klíс zapalování je
možno vytáhnout.
Zapnuté osvětlení (provoz s
osvětlením):
Běžící spalovací motoru:
Osvětlení je zapnuto, spalovací motor dále
běží (provoz s osvětlením).
Vypnutý spalovací motor:
Světlo se zapne – po 20 sekundách se
aktivuje upozornění ve formě akustického
signálu (perušovaný pípavý tón).
Zapnuté zapalování, popř.
spalovací motor běží:
Pokud se klíс zapalování otoсí do
této polohy pi vypnutém spalovacím
motoru, zapne se zapalování; osvětlení je
vypnuto, aniž by se spalovací motor
rozběhl.
Po spuštění motoru se klíс zapalování
automaticky vrátí zpět do této polohy a
spalovací motor běží.
Spuštění spalovacího motoru:
Jsou-li splněny všechny důležité
bezpeсnostní podmínky pro
spuštění a klíс zapalování se
otoсí do této polohy, spalovací motor se
rozběhne.
Po uvolnění klíсe zapalování se tento
automaticky vrátí zpět do polohy
„Spalovací motor v chodu“.
7. Práce před prvním
uvedením do provozu
Varování!
Ped všemi pracemi na zahradním
traktoru si pozorně peсtěte pokyny
uvedené v kapitole „Pro vaši
bezpeсnost“ a tyto pokyny
dodržujte! (Ö 4.)
8. Ovládací prvky
Zabraňte poškození stroje!
Klíс zapalování lze zasunout a
vytáhnout pouze v poloze pro
„vypnutí spalovacího motoru“.
Zámek zapalování lze ovládat
pouze píslušným klíсem
zapalování – nikdy nepoužívejte
šroubovák nebo podobný pedmět.
Zabraňte poškození stroje!
Zapnutí světla pi vypnutém
spalovacím motoru má za následek
vybíjení akumulátoru.
