Antec NSK 4480 II [6/10] Подключение передних портов ввода вывода
![Antec NSK 4480 II [6/10] Подключение передних портов ввода вывода](/views2/1241721/page6/bg6.png)
4
2.3 Установка устройств формата 3.5”
В корпусе находится одна рама для дисководов 3.5”. Она вмещает два внешних дисковода
3.5” и три внутренних жестких диска 3.5”.
1. Выверните винт, который крепит раму на корпусе. Выдвиньте раму из корпуса.
2. Устанавливайте внешние приводы формата 3.5” в два верхних отсека для
дисководов, внутренние приводы - в три других отсека для дисководов с резиновыми
амортизаторами.
Вставляйте дисководы с задней стороны, перемещая их к передней
части рамы для дисководов.
3. Удерживая привод одной рукой, прикрепите его к корпусу входящими в комплект
винтами.
4. Вставьте раму для жестких дисков на место и закрепите ее на корпусе.
5. Найдите небольшой 4-контактный разъем блока питания и подсоедините его к 4-
контактному штыревому разъему на флоппи-дисководе.
6. Подсоедините соответствующий разъем(ы) проводов блока питания к жесткому диску
(дискам).
2.4 Установка устройств формата 5.25”
В корпусе установлены три отсека для внешних приводов формата 5.25”.
1. Со стороны задней части корпуса можно увидеть металлические решетки,
покрывающие отсеки для приводов 5.25”. Аккуратно вставьте отвертку между
прутьями решетки и мягко выталкивайте пластмассовую крышку отсека, пока она не
отсоединится.
2. Перемещайте металлическую панель вперед-назад руками, пока она не отсоединится.
Примечание: Не отсоединяйте металлические решетки, покрывающие отсеки
дисководов, которые в данный момент не используются. Осторожно прикасайтесь к
металлу в месте отрыва решетки, так как это место может быть острым.
3. Закрепите устройство 5.25” в отсеке входящими в комплект винтами.
4. Повторите эту процедуру для других устройств.
5. Подсоедините соответствующий разъем от блока питания к устройству.
Подключение передних портов ввода/вывода
3.1 Порты USB 2.0

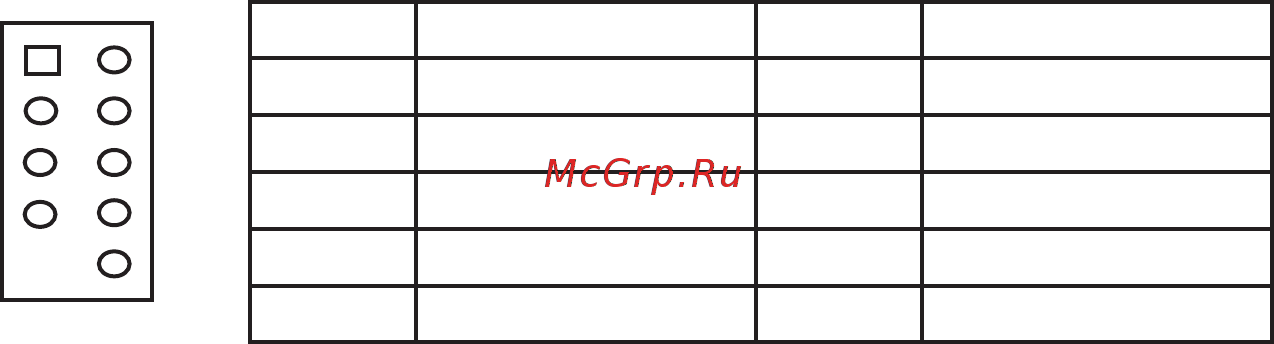

Подсоедините кабель USB порта на передней панели ввода/вывода к разъему USB на
материнской плате. Проверьте руководство к материнской плате на соответствие таблице ниже:
12
109
Pin Signal Names Pin Signal Names
1
USB Power 1
2
USB Power 2
3
Negative Signal 1
4
Negative Signal 2
5
Positive Signal 1
6
Positive Signal 2
7
Ground 1
8
Ground 2
9
Key (No Connection)
10
Empty Pin
