РУКОВОДСТВО ПО МОНТАЖУ АППАРАТНОЙ ЧАСТИ

2.1 СНЯТИЕ ЛЕВОЙ ПАНЕЛИ

Положите корпус на правый бок панелью ввода-вывода вверх. Необходимо снять левую панель

(ту, на которой находится вентилятор).

1. Отвинтите два винта с задней панели.

2. Снимите панель, сначала приподняв заднюю

часть.

Примечание. Не пытайтесь сдвигать или

приподнимать стенки и панели корпуса с помощью

ногтей.

2.2 УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ

1. Положите корпус открытой стороной вверх.

2. Убедитесь, что у панель ввода-вывода соответствует системной

плате. Если панель ввода-вывода из комплекта поставки корпуса

не подходит, обратитесь к изготовителю системной платы за

подходящей панелью ввода-вывода. Установите панель ввода-

вывода в задней части корпуса.

3. Выровняйте системную плату по свободным отверстиям в задней

части корпуса.

4. Закрепите системную плату в отверстиях приложенными

винтами с головкой Phillips.

5. Присоедините внутренний 24-контактный разъем к материнской

плате, а 18-контактный разъем к предварительно установленной

внутри корпуса PCB.

6. Теперь материнская плата установлена. Подробную

информацию о присоединении кабелей ввода/вывода см. в

разделе 3.1 инструкции

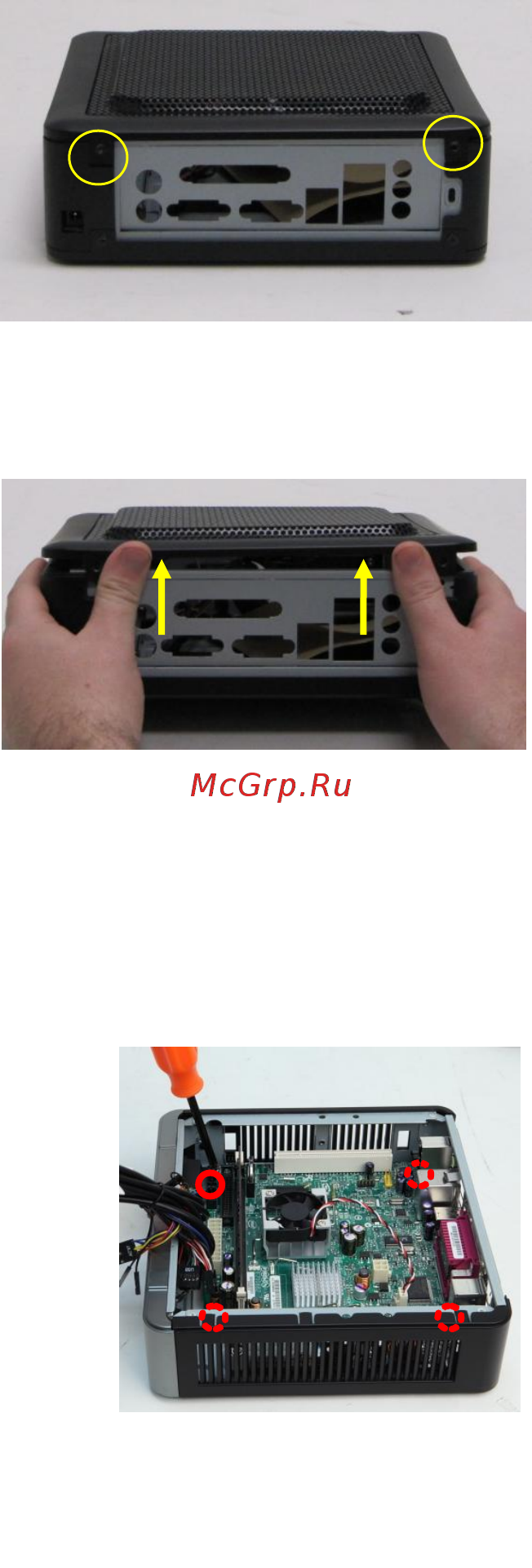

Отвинтите винты на корпусе

Приподнимите заднюю часть

Расположение винтов на

материнской плате
