2.3

СТАНОВКА

2,5-

ДЮЙМОВЫХ УСТРОЙСТВ

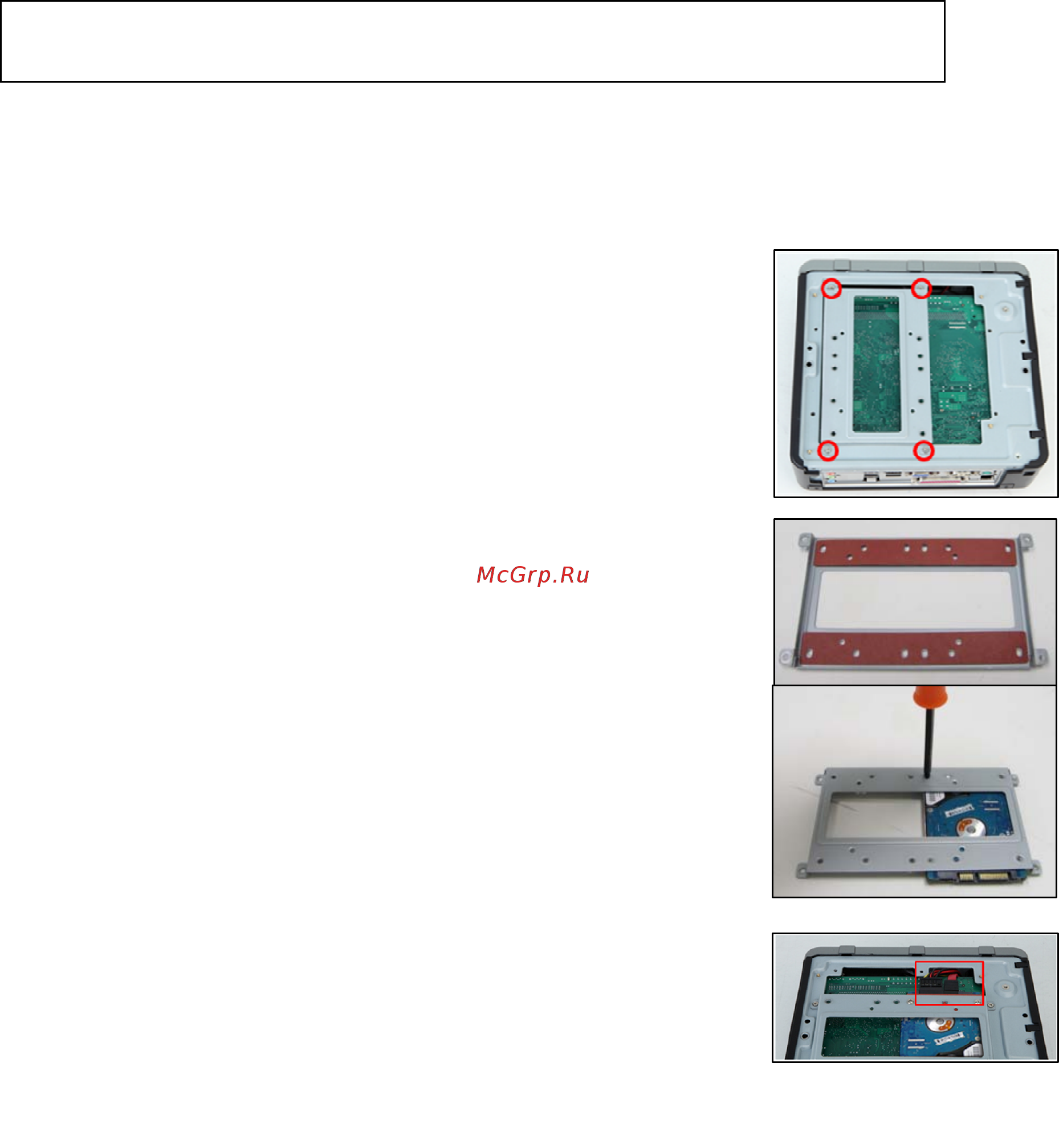

2,5-дюймовые жесткие диски могут устанавливаться в держатель под

материнской платой. Для доступа к шасси необходимо снять правую боковую панель. Если

материнская плата была установлена только что, в целях безопасности лучше в первую очередь

снять левую боковую панель.

1. Положите корпус на левый бок и снимите правую панель, как

описано в разделе 2.1.

2. Открутите четыре винта, закрепляющие шасси на корпусе (см.

рисунок).

3. Поместите красный изолирующий лист между диском и шасси.

4. Расположите диск (или диски) так, чтобы его можно было

закрепить с помощью всех четырех винтов.

5. Закрепите жесткий диск (или диски) на шасси при помощи

прилагающихся винтов. Затяните винты на жестком диске.

Верхняя часть жесткого диска будет прилегать к материнской

плате, а задняя часть — к передней части корпуса (см. рисунок).

6. Поместите изолирующий лист на незащищенную часть

материнской платы в корпусе.

7. Вставьте лоток жесткого диска в корпус и закрутите четыре

винта

8. Подсоедините кабель питания, кабель данных материнской

платы и кабель электропитания к устройству, протянув кабели

по левой стороне между материнской платой и корпусом (см.

рисунок).

Примечание.

Важно им

енно на третьем этапе установить изолирующий лист, чтобы

быть уверенным, что не произойдет контакт между жестким диском (или дисками)

и шасси

Протяните кабели жесткого

диска через это отверстие
