Antec ISK 100 [6/12] Уководство по монтажу аппаратной части

УКОВОДСТВО ПО МОНТАЖУ АППАРАТНОЙ ЧАСТИ

2.1

НЯТИЕ ЛЕВОЙ ПАНЕЛИ

Положите корпус на правый бок панелью ввода-вывода вверх.

Необходимо снять левую панель (ту, на которой находится

вентилятор).

1. Отвинтите два винта с задней панели.

2. Снимите панель, сначала приподняв заднюю часть. Если вы

открываете корпус в первый раз, отсоедините силовой кабель

дисковода и сумку для инструментов внутри корпуса и отложите

в сторону.

Примечание. Не пытайтесь сдвигать или приподнимать стенки и

панели корпуса с помощью ногтей.

2.2

УСТАНОВКА

МАТЕРИНСКОЙ

ПЛАТЫ

1. Положите корпус открытой стороной вверх.

2. Убедитесь, что у панель ввода-вывода соответствует системной

плате. Если панель ввода-вывода из комплекта поставки корпуса

не подходит, обратитесь к изготовителю системной платы за

подходящей панелью ввода-вывода. Установите панель ввода-

вывода в задней части корпуса.

3. Выровняйте системную плату по свободным отверстиям в

задней части корпуса.

4. Закрепите системную плату в отверстиях приложенными

винтами с головкой Phillips.

5. Присоедините внутренний 24-контактный разъем к материнской

плате, а 18-контактный разъем к предварительно установленной

внутри корпуса печатной карте.

6. Теперь материнская плата установлена. Подробную

информацию о присоединении кабелей ввода/вывода см. в

разделе 3.1 инструкции

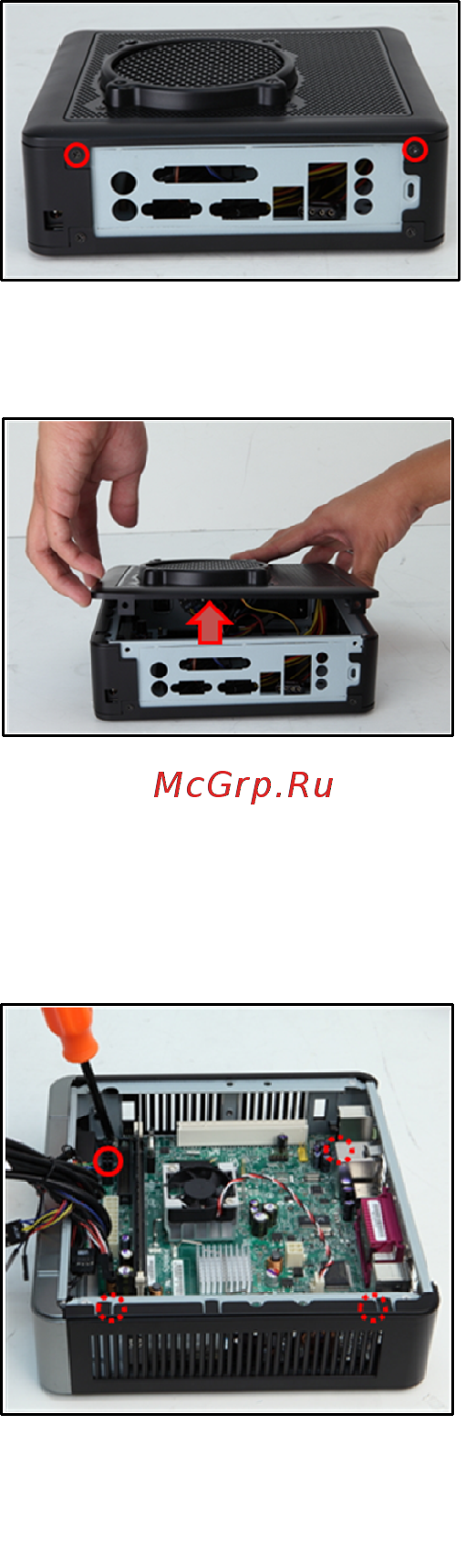

Отвинтите эти винты на

корпусе

Сначала приподнимите

заднюю часть

Расположение винтов на

материнской плате
