3.3

ЫКЛЮЧАТЕЛЬ ПИТАНИЯ

КНОПКА ПЕРЕЗАПУСКА

СД

ИНДИКАТОРЫ

НЖМД

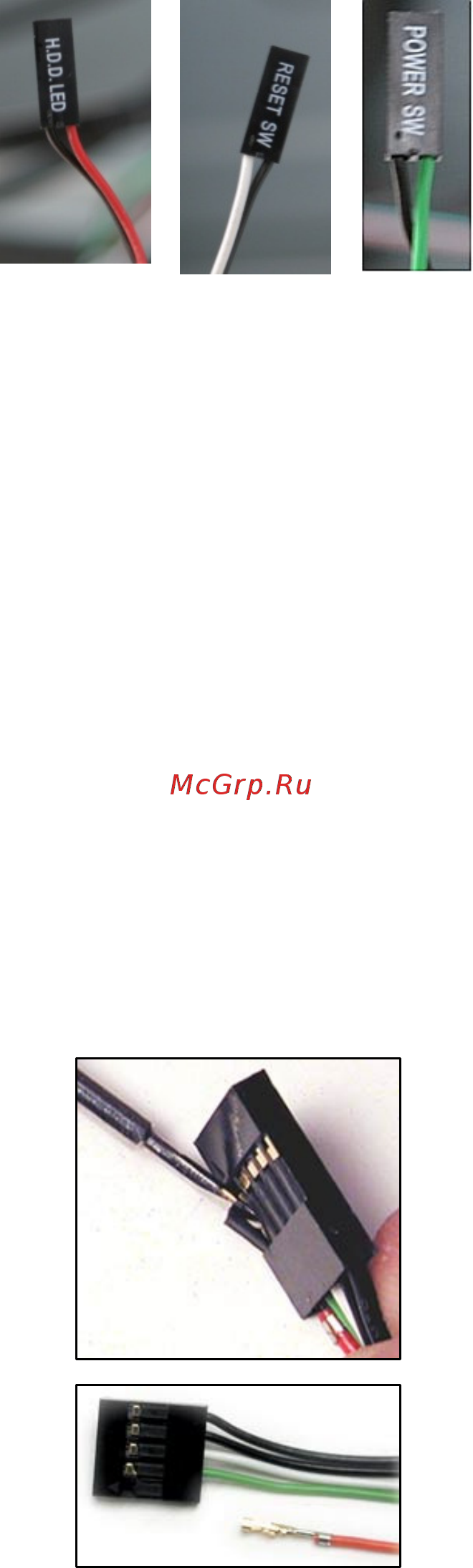

На передней части рамы корпуса Skeleton находятся выводы

светодиодных индикаторов и выключателей питания и

перезагрузки, а также индикатора работы жесткого диска.

Подключите их к соответствующим разъемам на материнской

плате. Расположение контактов см. в руководстве к материнской

плате. Для светодиодных индикаторов, цветные провода

являются положительными (+). Черные или белые провода

являются отрицательными (–). Если индикатор не загорается при

включении питания системы, подсоедините контакты в обратном

порядке. Более подробную информацию по подключению

контактов светодиодных индикаторов см. в руководстве к

материнской плате.

Примечание: Данный корпус не имеет индикатора питания. При включении компьютера

загорается подсветка вентиляторов.

3.4

ОВТОРНОЕ ПОДКЛЮЧЕНИЕ СИСТЕМНОЙ ПЛАТЫ

В какой-то момент может потребоваться переконфигурация компоновки контактных выводов

соединительной фишки системной платы. Например, для фишки USB, аудиовхода или других

фишек передней панели, таких как фишка кнопки «питание». Прежде чем приступать к работе,

посмотрите в описании системной платы или на сайте производителя системной платы, какая

схема расположения выводов нужна для вашей соединительной фишки. Мы настоятельно

рекомендуем сделать перед началом работы чертёж с пояснениями, чтобы в случае неудачи вы

смогли вернуть систему к первоначальному состоянию.

Решите, какие провода нужно удалить, чтобы перемонтировать разъём

в соответствии с расположением конактных выводов USB на системной

плате (см. описание системной платы). Работайте не более чем с

одной фишкой одновременно. Используйте очень маленькую плоскую

отвёрткую или аналогичный инструмент, чтобы поднять чёрное ушко,

которое находится рядом с золотистыми столбиками

(прямоугольники). Это позволит легко извлечь штырьки из разъёма

USB.

1. Осторожно, чтобы не повредить провода, фишки или штырьки,

медленно извлеките штырёк из фишки. Повторите эту

процедуру для каждого провода, который нужно поменять.

2. Осторожно, чтобы не повредить провода, фишки или штырьки,
