СТАНОВКА ВНУТРЕННЕГО УСТРОЙСТВА

2.5”

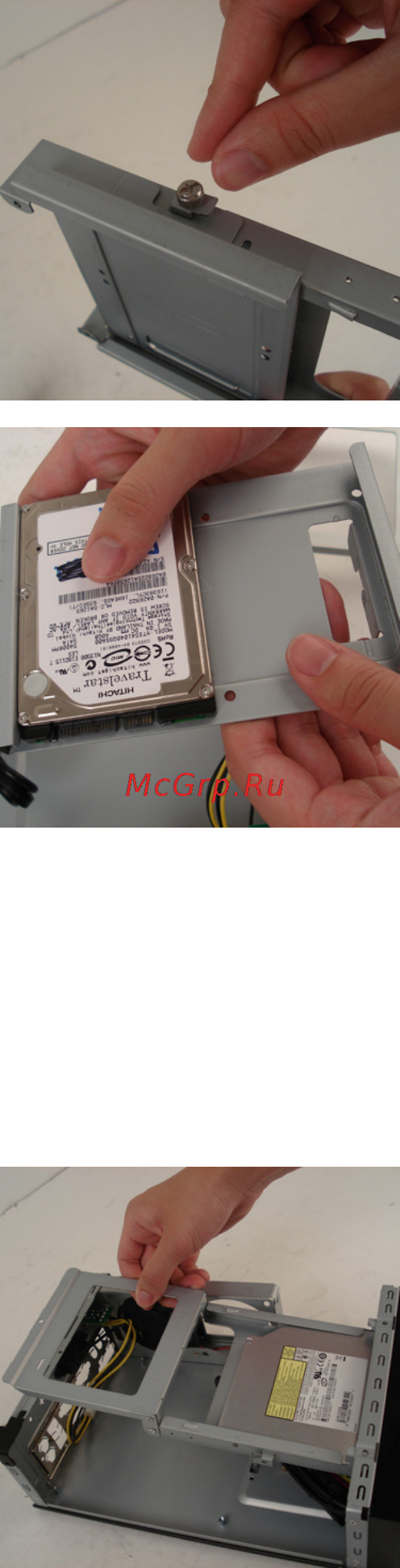

Снимите верхнюю панель, как указано в п. 2.1. Блок корзины

накопителей в верхней части является корзиной для НЖМД на два

устройства 2.5”.

1. С правой стороны блока корзины накопителей вывинтите

винты крепления корзины для НЖМД к остальной части

устройства.

2. Сдвиньте корзину для НЖМД назад на сантиметр, чтобы

отцепить фиксирующие крючки.

3. Вытяните корзину для НЖМД из блока корзин накопителей.

4. Выровняйте устройство 2.5” в корзине для НЖМД.

Переставьте корзину так, чтобы нижние отверстия для винтов

были доступны, затем закрепите устройство в корзине с

помощью приложенных винтов с головкой Phillips.

5. Снова прикрепите корзину для НЖМД в блоке корзины

накопителей и замените винт с накатанной головкой.

6. Подсоедините разъёмы данных и питания от системной

платы и адаптер источника питания к устройству.

2.5

СТАНОВКА ВНЕШНЕГО ПЛОСКОГО УСТРОЙСТВА

5.25”

Снимите верхнюю панель и блок корзины накопителей, как указано в п.п. 2.1 и 2.2. Здесь

находится один доступный снаружи отсек для накопителя 5.25”, подходящий для плоского

оптического дисковода 5.25”.

1. Чтобы открыть крышку отсека для накопителя 5.25” с

передней стороны корпуса нажмите на правый верхний

угол крышки отсека до щелчка, затем отпустите.

2. Чтобы удалить фальш-панель, надавите на переднюю

крышку отсека для накопителя с внутренней стороны.

3. Установите плоский оптический дисковод в блок отсека

для накопителя, задвинув его в до упора в блок.

Закрепите устройство с правой стороны корзины с

помощью приложенных винтиков.

4. Подсоедините разъёмы данных и питания от системной

платы и адаптер источника питания к устройству.

5. Замените блок корзины накопителей на раме.
