УКОВОДСТВО ПО МОНТАЖУ АППАРАТНОЙ ЧАСТИ

2.1

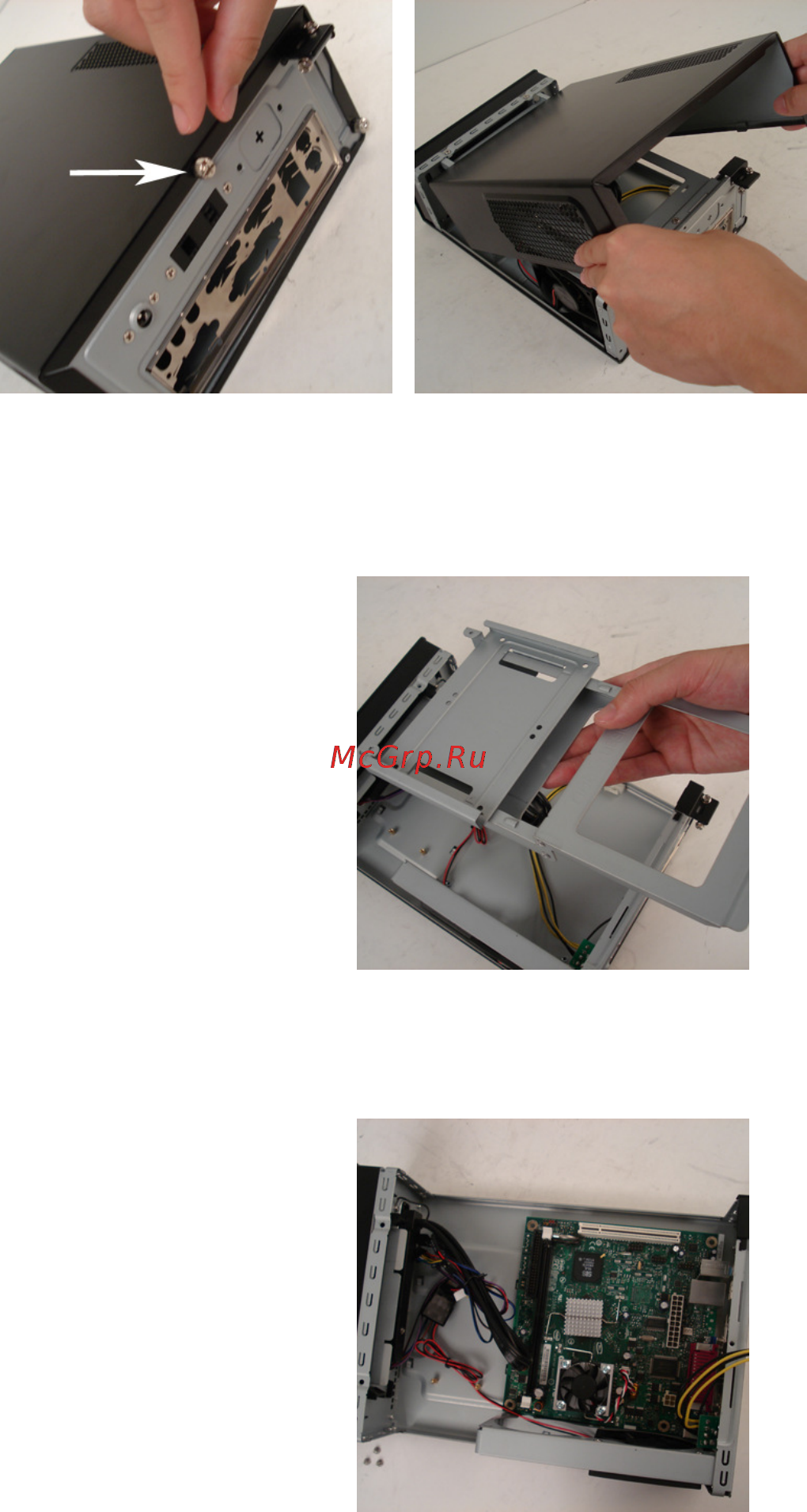

НЯТИЕ ВЕРХНЕЙ ПАНЕЛИ

Установите корпус горизонтально на ровную и устойчивую поверхность.

1. Вывинтите три винта с накатанной головкой с

задней стороны верхней панели.

2. Возьмитесь за верхнюю панель и сдвиньте её

назад на несколько сантиметров до упора.

3. Возьмитесь за панель с боков и поднимите её,

чтобы она полностью отсоединилась от основной

рамы.

Примечание: Для поднятия панели используйте

инструмент, не пытайтесь

подцепить её ногтями.

2.2 С

НЯТИЕ БЛОКА КОРЗИНЫ НАКОПИТЕЛЕЙ

Снимите верхнюю панель, как указано в п. 2.1.

1. Использую отвёртку с насадкой Phillips, вывинтите три винта крепления

корзины к раме на её верхней части.

2. Возьмитесь за корзину посередине и сдвиньте её на несколько

сантиметров назад относительно корпуса, чтобы она снялась легко.

3. Снимите блок корзины накопителей полностью с рамы движением вверх.

2.3

СТАНОВКА СИСТЕМНОЙ ПЛАТЫ

Снимите верхнюю панель и блок корзины накопителей, как указано в п.п. 2.1 и 2.2.

1. Положите корпус открытой стороной вверх. Корпусы дисководов и

источник питания должны быть видны.

2. Убедитесь, что у панель ввода-вывода соответствует системной плате.

Если панель ввода-вывода из комплекта поставки корпуса не подходит,

обратитесь к изготовителю системной платы за подходящей панелью

ввода-вывода. Установите панель ввода-вывода в задней части корпуса.

3. Выровняйте системную плату по свободным отверстиям в задней части

корпуса.

4. Закрепите системную плату в отверстиях приложенными винтами с

головкой Phillips.

Теперь системная плата установлена.
