7
Контакт
Сигнальные имена
Контак
т
Сигнальные имена
1
USB питание 1
2
USB питание 2
3
отрицательный сигнал 1
4
отрицательный сигнал 2
5
положительный сигнал 1
6
положительный сигнал 2
7
"Земля" 1
8
"Земля" 2
9
Ключ (нет соединения)
10
Пустой контакт
Контакт
Сигнальные имена
(HDA)
Контакт
Сигнальные имена
(AC’97)
1
MIC2
L
1
MIC In
2
AGND
2
GND
3
MIC2
R
3
MIC Power
4
AVCC
4
N
C
5
FRO-R
5
Line
Out
(R)
6
MIC2_JD
6
Line
Out
(R)
7
F_IO_SEN
7
N
C
8
Key (no pin)
8
Key (no pin)
9
FRO-L
9
Line
Out
(L)
10
LINE2_JD
10
Line
Out
(L)
П

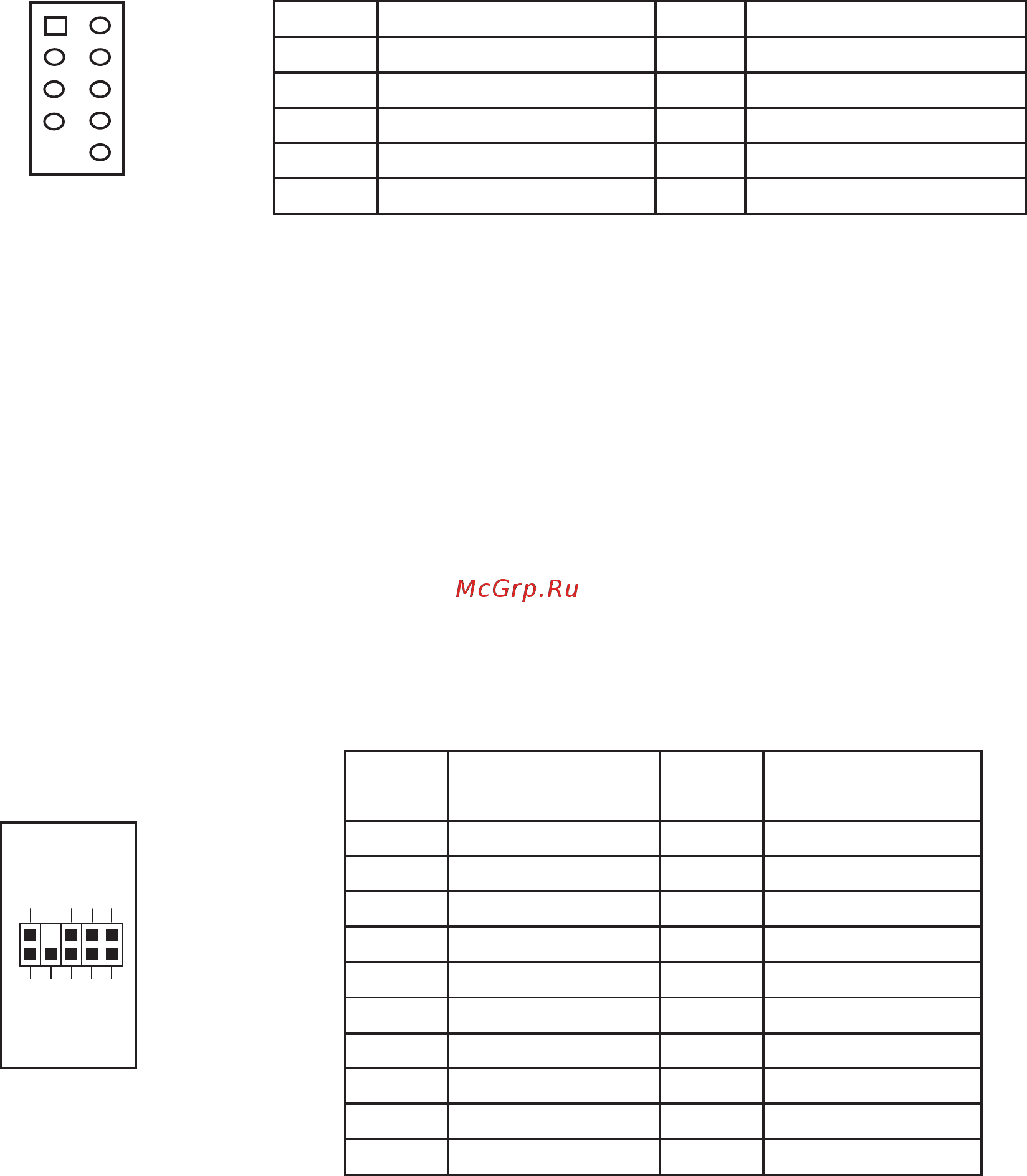

ОДКЛЮЧЕНИЕ ФРОНТАЛЬНЫХ ПОРТОВ ВВОДА
-
ВЫВОДА
3.1 USB 2.0
Подсоедините кабель USB порта на передней панели ввода/вывода к разъему USB на
материнской плате. Проверьте руководство к материнской плате на соответствие таблице ниже:
3.2 ESATA
Разъём SATA находится на кабеле, подсоединённом к передним портам. Этот внутренний разъём
SATA предназначен для соединения со стандартным разъёмом SATA на системной плате. Это
позволяет таким высокоскоростным внешним жестким дискам, как Antec MX-1, работать с такой
же скоростью, как и внутренние жёсткие диски.
3.3 АУДИО-ПОРТЫ AC’97 / HDA
На передней панели ввода/вывода находятся стандартный 10-контактный разъем Intel® AC’97, а
также 10-контактный разъем Intel® HDA (аудио высокого разрешения). Контакты данного разъема
подключаются следующим образом:
10
6
4
2
9
7
5
3
1
1 2
9 10
