12

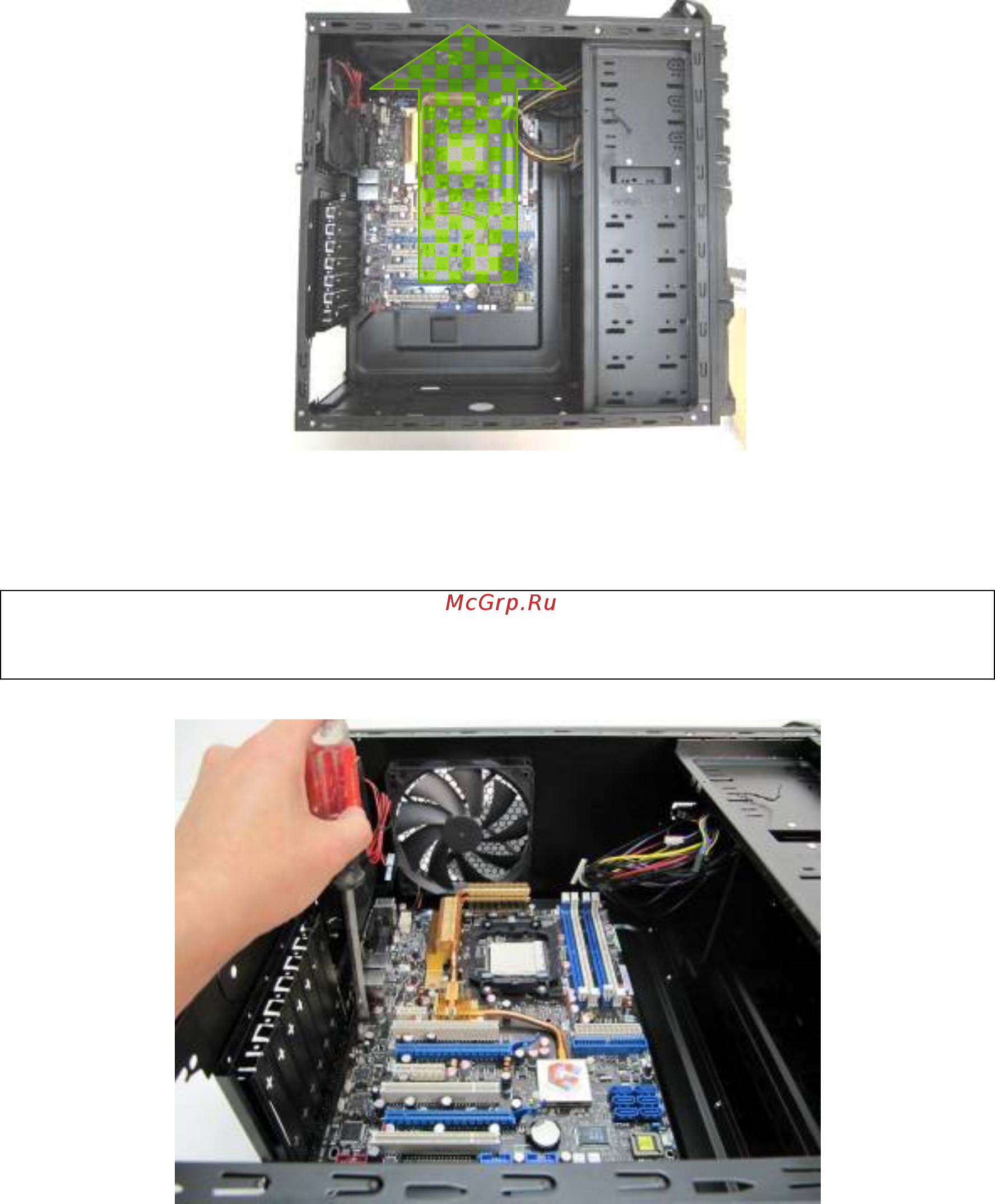

4. Установите крепежные втулки должным образом и поставьте на них системную плату.
5. Прикрепите системную плату к крепежным втулкам при помощи винтов с крестообразным
шлицем.
Шаг 5: Прикручивание материнской платы после установки стоек
Внимание: Обязательно уберите все неиспользуемые стойки материнской платы. Если
оставить их подключенными, они могут касаться обратной стороны материнской
платы и электризовать наружную поверхность корпуса.
