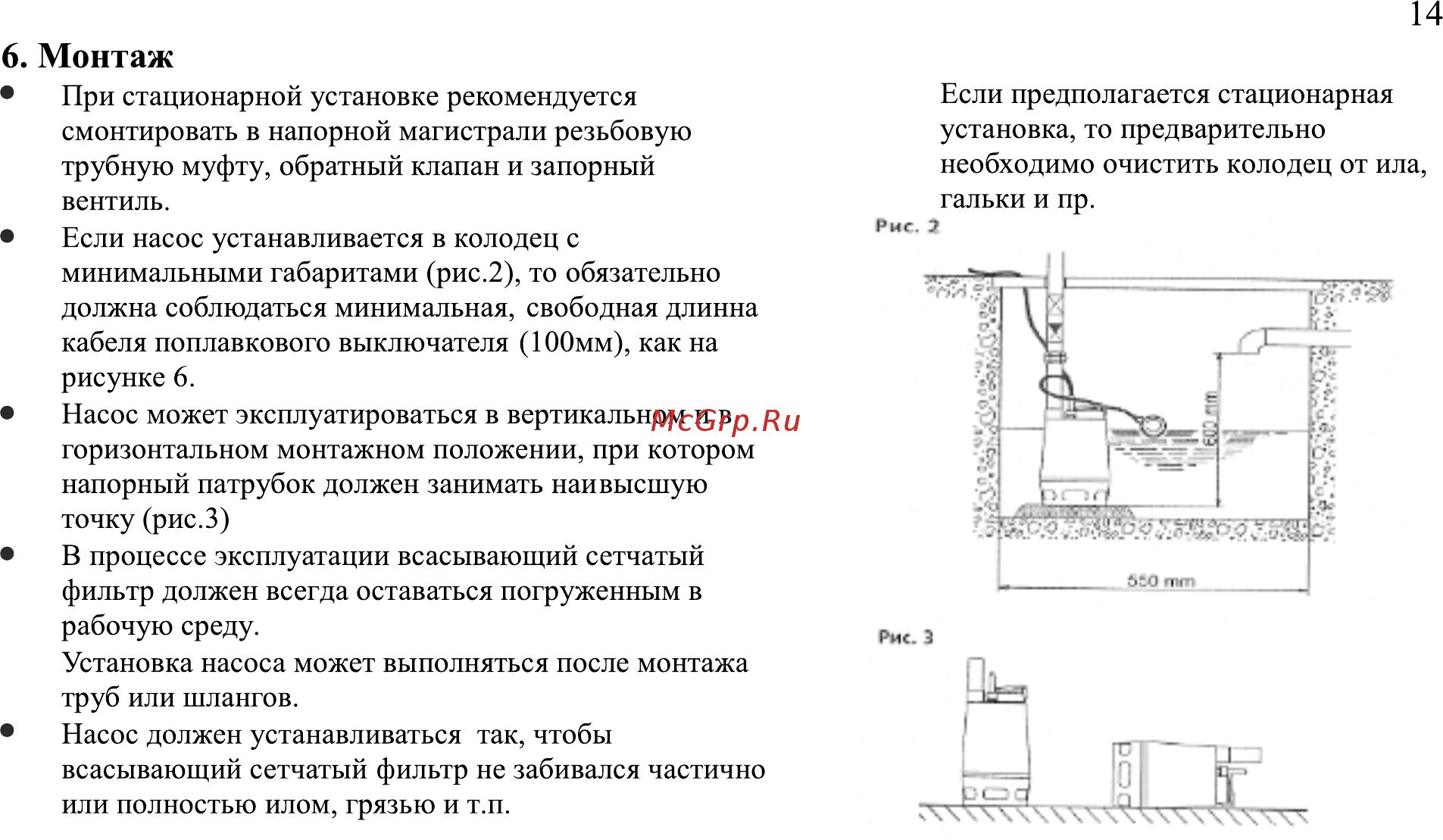

14 6 Монтаж При стационарной установке рекомендуется смонтировать в напорной магистрали резьбовую трубную муфту обратный клапан и запорный вентиль Если насос устанавливается в колодец с минимальными габаритами рис 2 то обязательно должна соблюдаться минимальная свободная длинна кабеля поплавкового выключателя 100мм как на рисунке 6 Насос может эксплуатироваться в вертикальном и в горизонтальном монтажном положении при котором напорный патрубок должен занимать наивысшую точку рис З В процессе эксплуатации всасывающий сетчатый фильтр должен всегда оставаться погруженным в рабочую среду Установка насоса может выполняться после монтажа труб или шлангов Насос должен устанавливаться так чтобы всасывающий сетчатый фильтр не забивался частично или полностью илом грязью и т п Если предполагается стационарная установка то предварительно необходимо очистить колодец от ила
