ОПИСАНИЕ ПРИБОРА

Панель управления

Воздухозаборное отверстие

Передняя панель

Ручка для переноски

Выход воздуха

Техническая информация

Задняя часть корпуса

Нижняя часть корпуса

Панель управления

Передняя

панель

Комплект

фильтров

Диагностическое окно

ПРО фильтр

2,3,4.

5,6,7.

10.

11.

12.

13.

14.

Рис. 4. Панель управления.

1. Кнопка/индикатор включения/выключения питания.

2.3.4. Индикаторы скорости.

5.6.7 Индикаторы замены фильтра / чувствительности датчика.

8. Окно для приема инфракрасного сигнала пульта ДУ.

9. Светочувствительный датчик.

10. Кнопка/индикатор автоматического режима.

11. Кнопка/индикатор регулировки скорости.

12. Кнопка/индикатор выбора чувствительности датчика воздуха.

13. Кнопка/индикатор бесшумного режима.

14. Индикатор

качества воздуха.

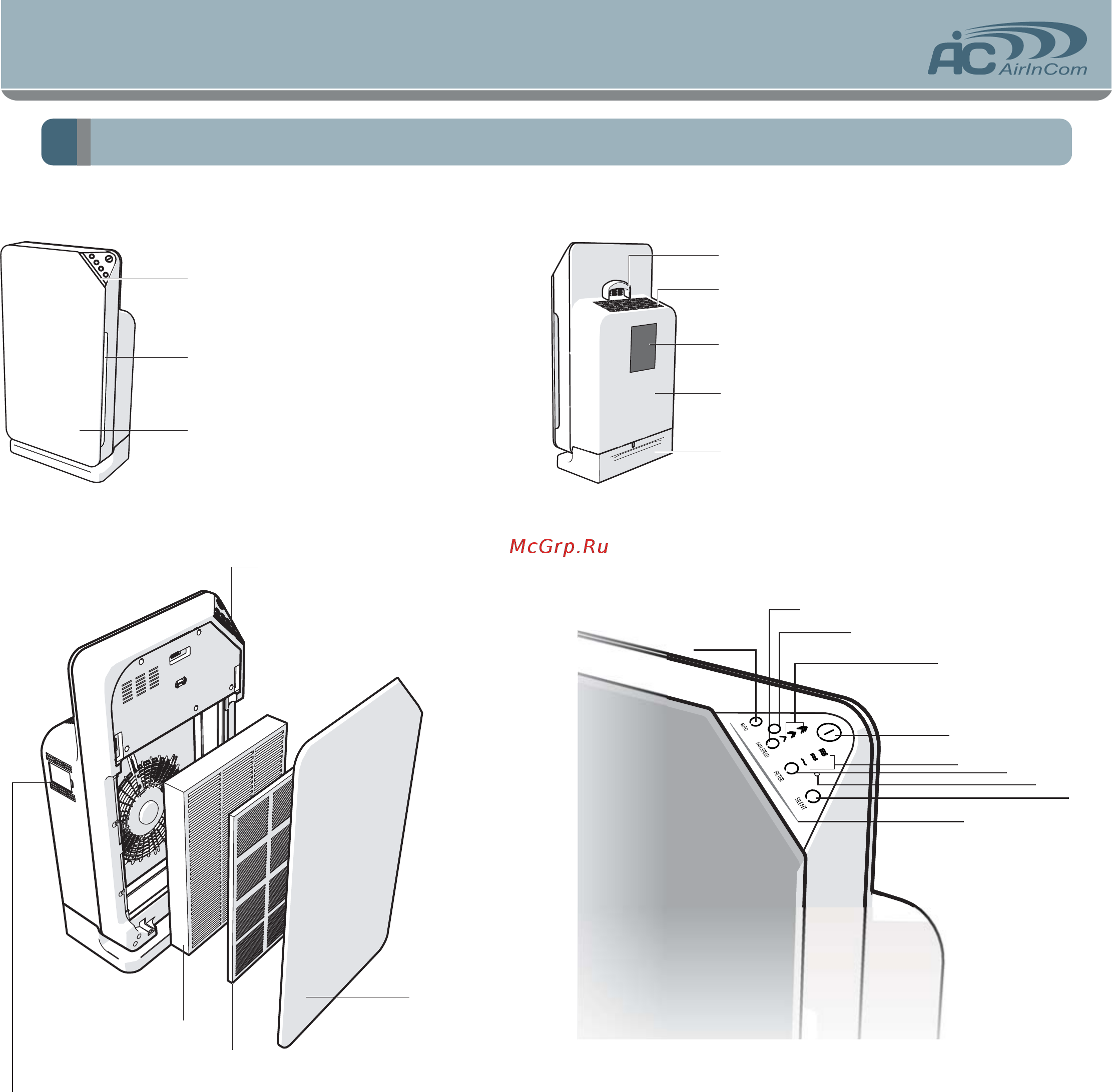

Рис. 1. Общий вид. Рис. 2. Задняя часть прибора.

Рис.3. Внутренние элементы.
