ЭЛЕКТРОПИТАНИЕ

Инструмент должен быть подключен к сети с напряжением, соответствующим напряжению, указанному на

маркировочной табличке. Использование тока пониженного напряжения может привести к перегрузке

инструмента. Род тока - переменный, однофазный. В соответствии с европейскими стандартами инструмент

имеет двойную степень защиты от поражения током и, следовательно, может быть подключен к незаземленным

розеткам.

УСТАНОВКИ И

РЕГУЛИРОВКИ

Работа выключателя

Для запуска инструмента, сначала большим пальцем поднимите вверх блокиратор опускания режущей головки

(поз.10, рис.1) и затем нажмите курок (поз.9, рис.1). Для остановки инструмента, отпустите курок (поз.9, рис.1).

Контрольная отметка на станине пилы

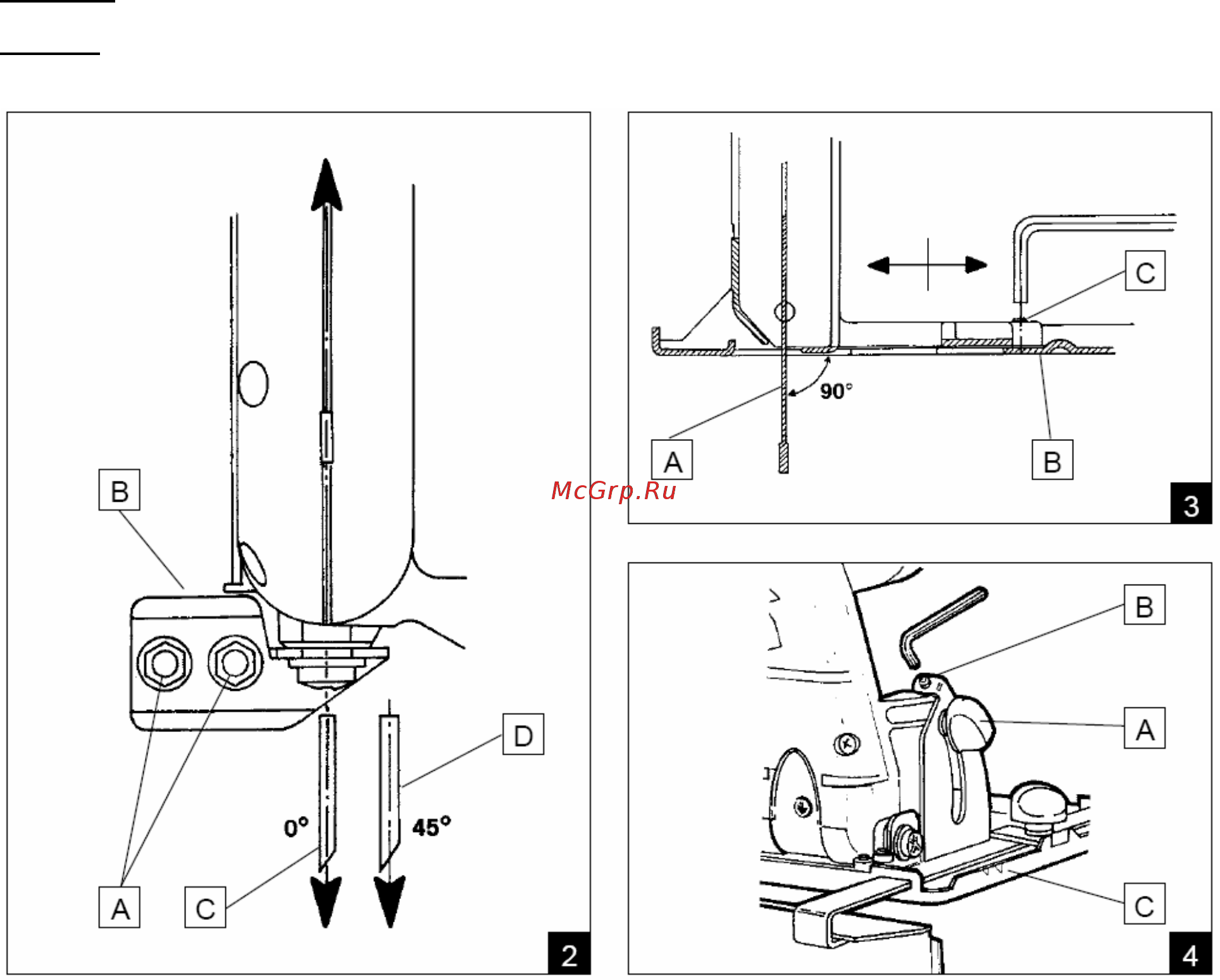

Две риски (поз.C/D, рис.2) в основании пилы предназначены для слежения за линией разметки предполагаемого

распила

при 0 и 45 градусах наклона режущего диска. Риски находятся на одной линии с режущим диском.

Поэтому, совмещая начерченную на материале линию с риской, мы добиваемся попадания диска в нужную нам

точку. Для регулировки совмещения режущего диска и соответствующей риски необходимо сначала ослабить

две гайки (поз.А, рис.2), затем совместить диск с

риской и снова туго затянуть обе гайки.

Установка угла наклона режущей головки

Режущая головка может наклоняться на угол от 0 до 45 градусов:

Ослабьте два винта (поз.А, рис.4) с двух сторон режущей головки

Наклоните режущую головку на требуемый угол и зафиксируйте это положение двумя винтами. Для

удобства используйте шкалу.

Угол наклона корректно выставлен на заводе-производителе, но если все же требуется его регулировка, это

можно сделать в двух положениях при 0 и при 45 градусах:

при 45гр:

ослабьте два винта (поз.А, рис.4), наклоните режущую головку на 45 градусов, откорректируйте угол

наклона с помощью шестигранного винта (поз.В, рис.4)

при 0гр:

ослабьте два винта (поз.А, рис.4), откорректируйте угол наклона с помощью двух шестигранных винтов

(поз.С, рис.3), расположенных на основании пилы так, чтобы угол между диском (поз.А, рис.3) и основанием

(поз.В, рис.3) был 90 градусов.

Распорный нож

Данные модели дисковых пил оборудованы распорным ножом. Это сделано, для того чтобы избежать отдачи и

заклинивания диска в обрабатываемом материале при резании.

Распорный нож (поз.А, рис.5) должен быть установлен так, чтобы расстояние между ним и режущей окружностью

диска (поз.В, рис.5) было 5мм.

Также, нижние режущие зубья диска должны быть расположены ниже распорного

ножа на 5мм.

Никогда не снимайте распорный нож за исключением, если вы используете погружной метод пиления!

Отключите инструмент от источника питания

Разблокируйте фиксированное положение режущей головки
