CT 24-230E Эксплуатация

wc_tx000737ru.fm 17

3.4 Раскладывание рукоятки

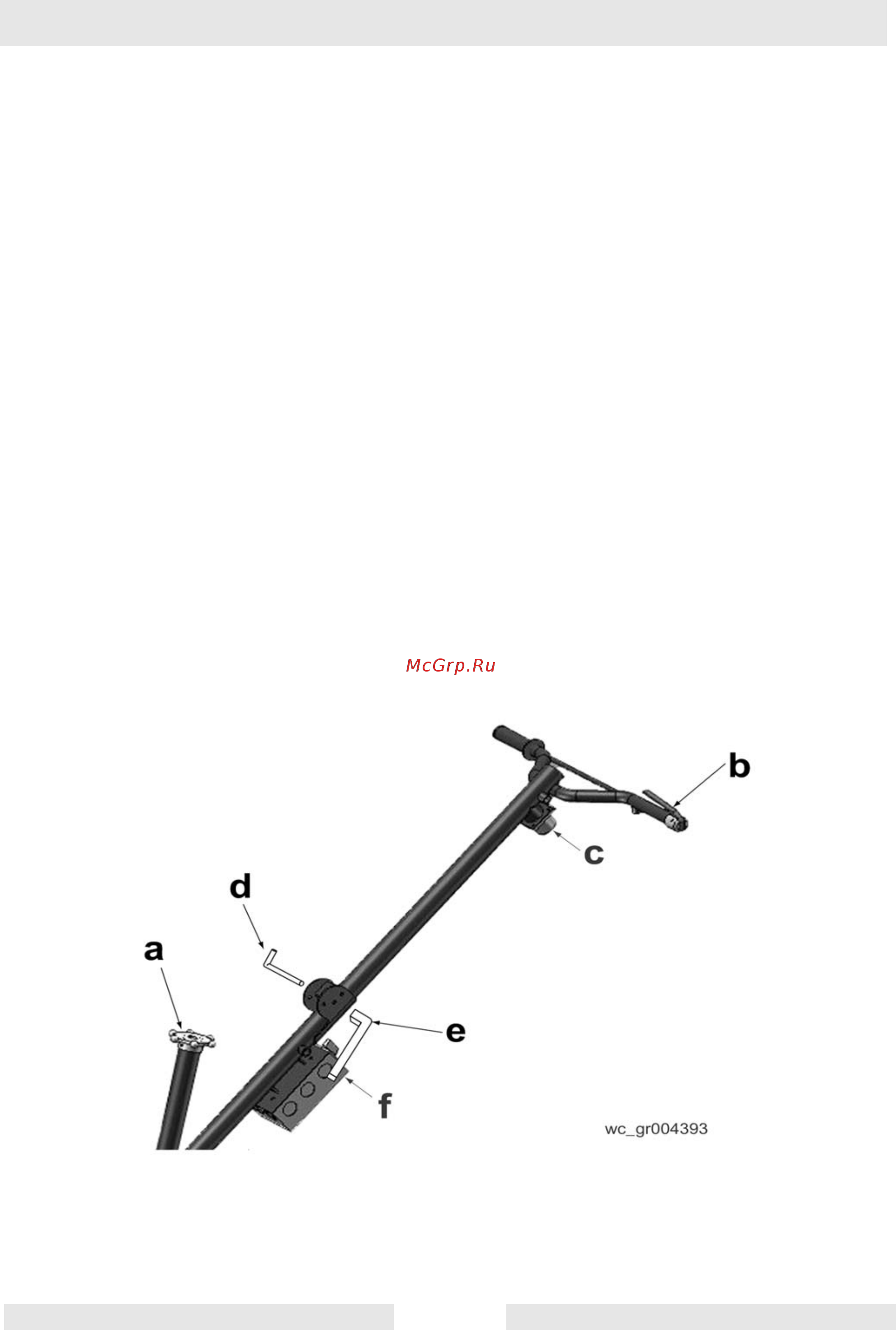

См. рис. wc_gr004393

Новые машины поставляются со сложенной рукояткой, к которой

прикреплены следующие детали: поворотная рукоятка

регулировки угла наклона лопастей (a), рычаг присутствия

оператора (b), электрическая розетка (c), ось шарнира (d),

переставной рычаг, (e) клеммная коробка с выключателем «ВКЛ./

ВЫКЛ.» (f).

Раскладывание и закрепление рукоятки затирочной машины в

сборе осуществляется в следующем порядке:

3.4.1 Удерживая ось шарнира, отверните и снимите переставной рычаг

и металлическую шайбу.

3.4.2 Извлеките ось шарнира.

3.4.3 Разложите рукоятку и вставьте ось шарнира на место.

3.4.4 Установите металлическую шайбу обратно на ось шарнира со

стороны резьбового конца и установите на место переставной

рычаг.

3.4.5 Затяните переставной рычаг, чтобы зафиксировать рукоятку в

полностью раскрытом положении.
