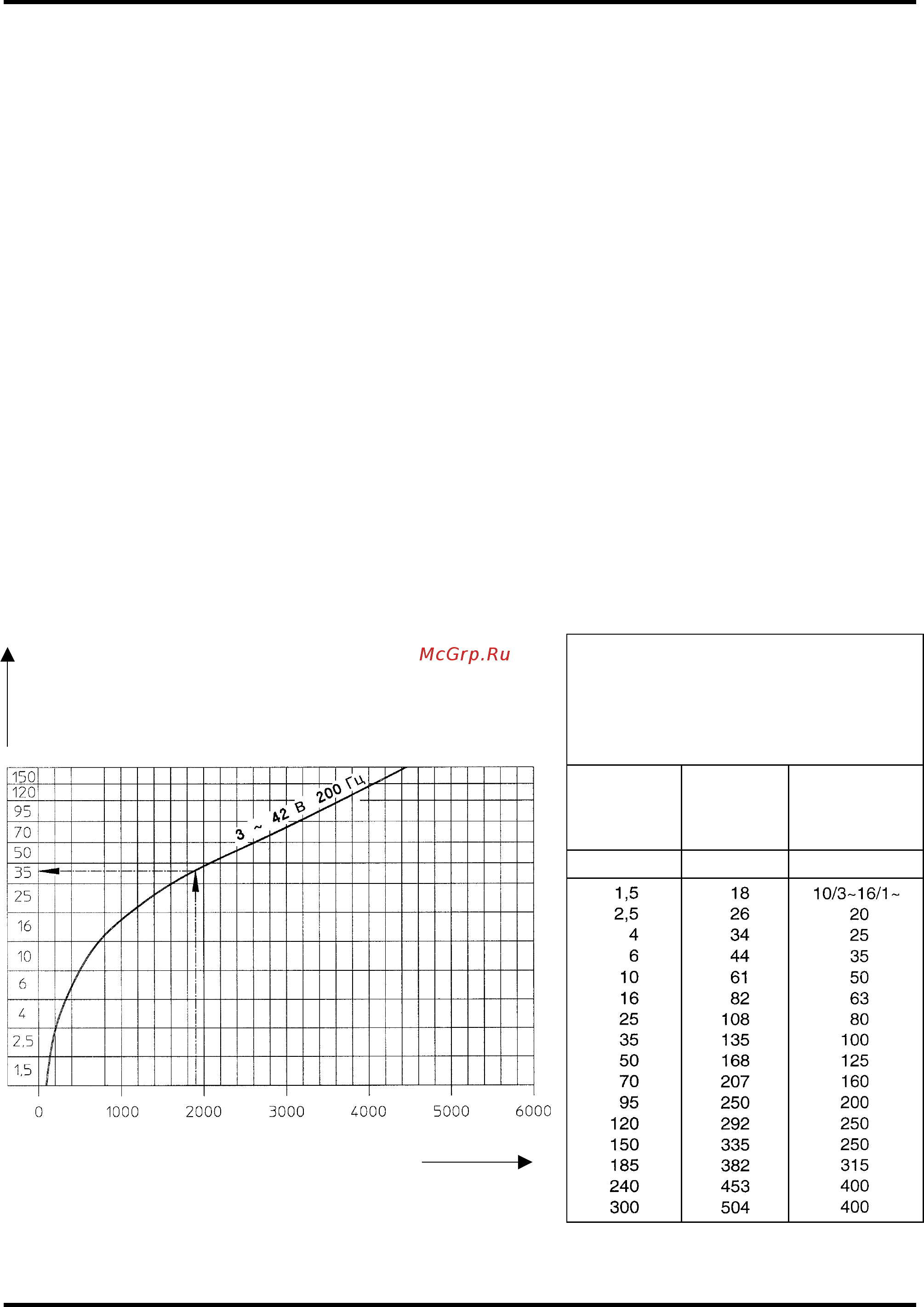

НОМОГРАММА ДЛЯ ОПРЕДЕЛЕНИЯ ПОПЕРЕЧНОГО СЕЧЕНИЯ
ПРИСОЕДИНИТЕЛЬНЫХ ПРОВОДОВ
12
Определение необходимого сечения проводов удлинителей кабеля и силовых линий
Этот расчет выполняется с учетом следующих предпосылок:
1. Омическое и индуктивное сопротивление силовой линии определяется при допустимом падении на-
пряжения 5 % и соs ϕ = 0 при помощи кривых “напряжение-частота”.
2. Допустимый нагрев силовой линии - в соответствии с нормами VDE (см. таблицу минимальных сече
-
ний проводов).
) ВНИМАНИЕ! Следует выбирать наибольшее из обоих сечений.
Пример:
Номинальное напряжение 3-фазного перем. тока ∼ 42 В, частота 200 Гц
Номинальная сила тока 38 А Длина силового кабеля 50 м
38 А х 50 м = 1900 (А.м)
Определенная по номограмме площадь поперечного сечения: 35 мм
2
Взятая из таблицы минимальная площадь поперечного сечения: для 38 А: 6 мм
2
Выбираем: 35 мм
2
Кривые “напряжение - частота”
Площадь поперечного сечения питающей линии в мм
2
Минимально допустимая площадь
поперечного сечения
в соответствии с VDE
Площадь
сечения
питающей
линии
Максим.
сила тока
нагрузки
Максим. сила
тока для плав-
ких предохра-
нителей
мм
2
А А
Номинальная сила тока х длину питающей линии (А х м)
