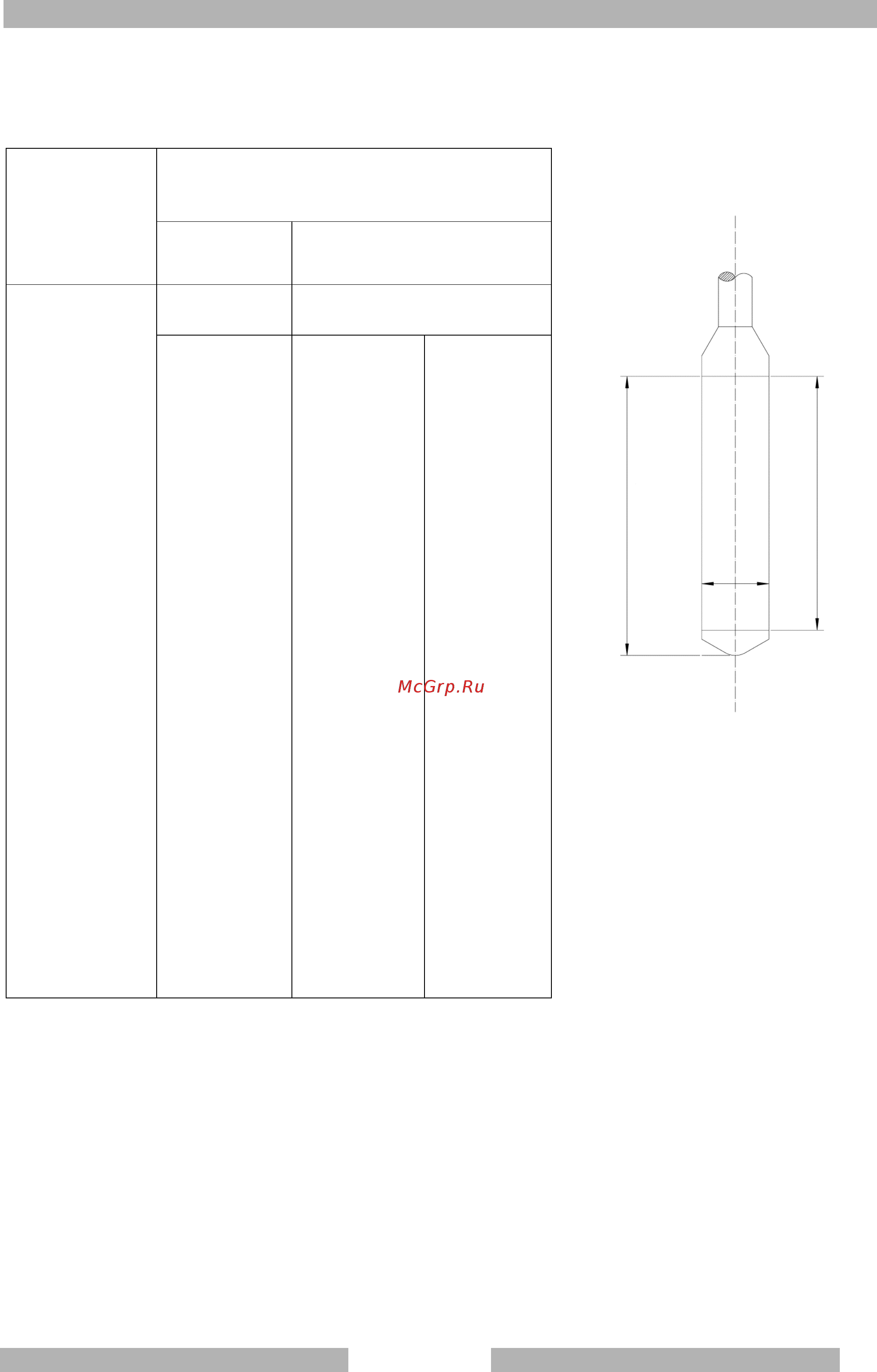

РАЗМЕРЫ С УЧЁТОМ ИЗНОСА
SK00008GB
8
Размеры с учетом износа
Тип
Размеры I пределы для вибробулав
и наконечников
ø
L
L
L
мм
мм
мм
I REFM 03Y
28,0 (30)
295
320 (340)
IREK 1,1Y
52,5 (57)
363
393 (400)
IREK 1,3Y
59,0 (65)
315
342 (360)
IREK 1,6Y
68,0 (80)
400
437 (444)
IRE40
36,0 (40)
270
302 (318)
IRE48
45,0 (48)
352
390 (400)
IRE 57
53,0 (57)
350
387 (409)
IRE 65
59,0 (65)
330
366 (385)
IRFU 40
36,0 (40)
270
302 (318)
IRFU 48
45,0 (48)
352
390 (400)
IRFU 57
53,0 (57)
350
387 (409)
LI R 35
38,0 (40)
228
275 (278)
LI R 55
53,0 (57)
258
321 (327)
LlR 75
69,0 (75)
272
348 (363)
PIR35
34,0 (35)
100
140 (145)
PIR55
52,0 (55)
90
150 (155)
PIR 75
71,0 (75)
80
150(162)
FP 25
23,0 (25)
283
298 (301)
FP 40
38,0 (40)
346
356 (367)
FP 57
53,0 (57)
419
420 (438)
FP 65
61,0 (65)
438
433 (463)
H 25
23,6 (25)
-
-
H 35
31,8 (35)
-
-
H 45
40,6 (45)
-
-
H 55
52,1 (57)
-
-
ø
L
L
L
Длина до режущей кромки (LL)
измеряется от торца кожуха
1. Цифры, выделенные жирным шрифтом,
являются пороговыми пределами.
2. Цифры в скобках являются оригинальными
размерами для нового оборудования.
3. Вибробулавы заменяйте в последнюю очередь,
когда достигаются пороговые пределы 0 (более
длины L).
4. Торцевые наконечники заменяйте в последнюю
очередь, когда достигаются пороговые пределы
LL.
5. Вибробулавы серии H измеряйте в точке
максимального износа.
