8
последовательности, обратной перечисленной выше (от 4 до 1).
Использование 1,5&метровой всасывающей трубки
Применение 5футовой всасывающей трубки для окрашивания больших поверхностей
позволяет использовать краску непосредственно из банки, не переливая ее в контейнер
для краски, что значительно экономит время и облегчает процесс окрашивания. Поскольку
вы используете лишь пистолетраспылитель без тяжелого контейнера для краски.
Сборка 1,5 метровой всасывающей трубки для PG&21
1. Вытащите контейнер для краски и трубку с фильтром из распылителя.

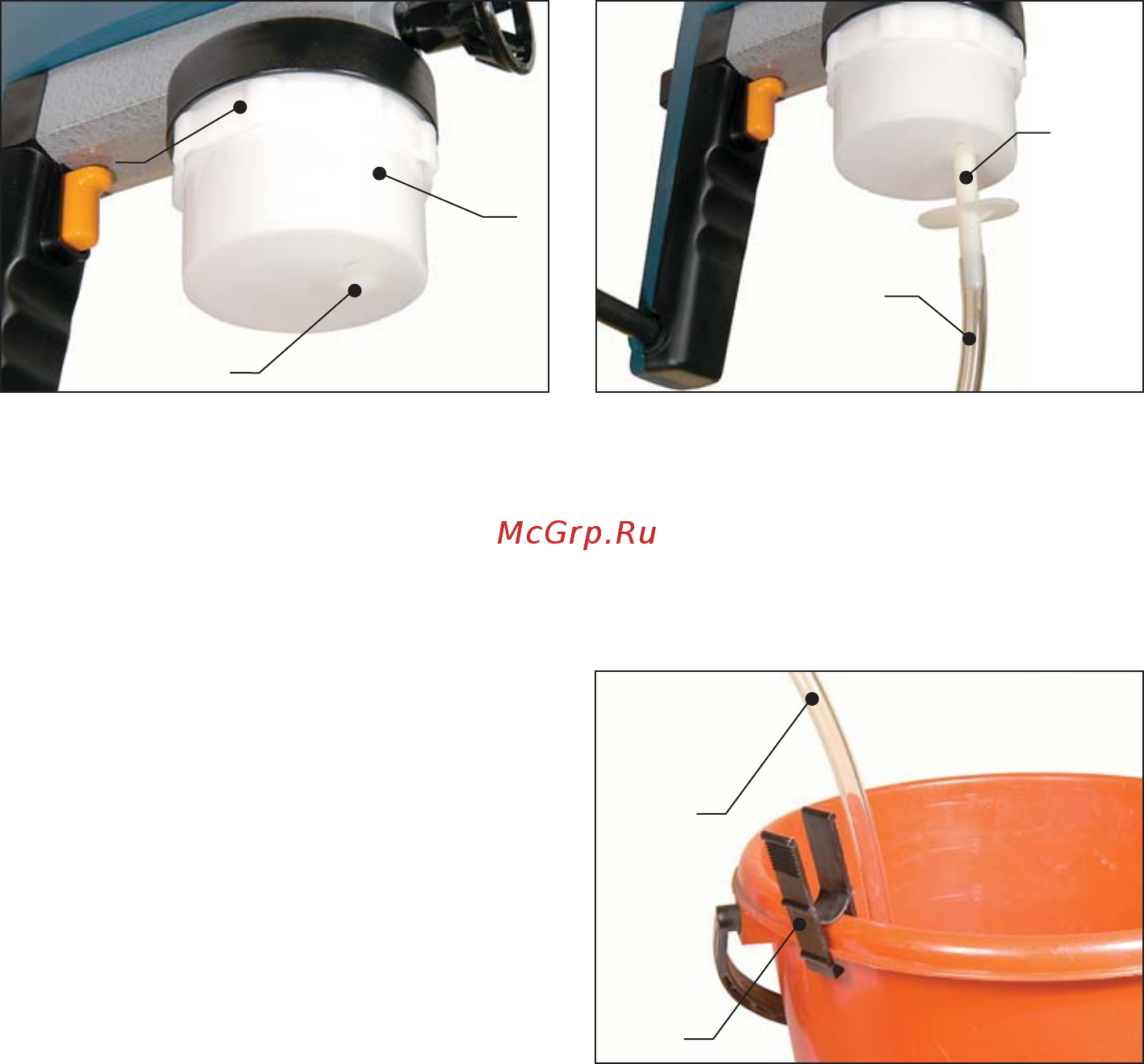

2. Поместите чашку (поз.22, рис.16) для сбора избыточной краски под распылитель так,
чтобы отверстие (поз.23, рис.16) на чашке совпало с всасывающим (передним)
патрубком краскопульта. Вставьте зажимную гайку (поз.24, рис.16) над чашкой и
заверните ее (чашка нужна для того, чтобы собирать краску, которая возвращается
через отводное отверстие, расположенное под насосом, подающим краску).
3. Вставьте переходник адаптера (поз.25,
рис.17) через отверстие в чашке для
сбора избыточной краски во
всасывающий патрубок распылителя
(тот, в который будет вставляться
всасывающая трубка).
4. Вставьте 5футовую всасывающую
трубку (поз.26, рис.17) в переходник
адаптера.
5. На другой конец всасывающей трубки
наденьте фильтр.
6. Поставьте зажим (поз.27, рис.18) на
пластиковую трубку (поз.28, рис.18),
опустите конец всасывающей трубки с
фильтром в ведро с краской, и закрепите трубку на ведре с помощью зажима (поз.27,
рис.18).
С целью сокращения времени: когда распылитель работает без краски, при заливке
распылителя держите его ниже уровня краски это сокращает время прохождения краски
через трубку. Если, тем не менее, при заливке возникают трудности, может потребоваться
дополнительное разбавление краски.
Чистка 1,5&метровой всасывающей трубки
Пропустите через трубку растворитель до тех пор, пока он не очистится. Затем
отсоедините переходники с обоих концов, пока оставшаяся краска не успела высохнуть, и
тщательно очистите переходник адаптера, всасывающую трубку и фильтр. Снимите также
чашку для сбора краски и прочистите ее соответствующим растворителем.
Рис.16
Рис.17
22
23
24
25
26
Рис.18
28
27
