3

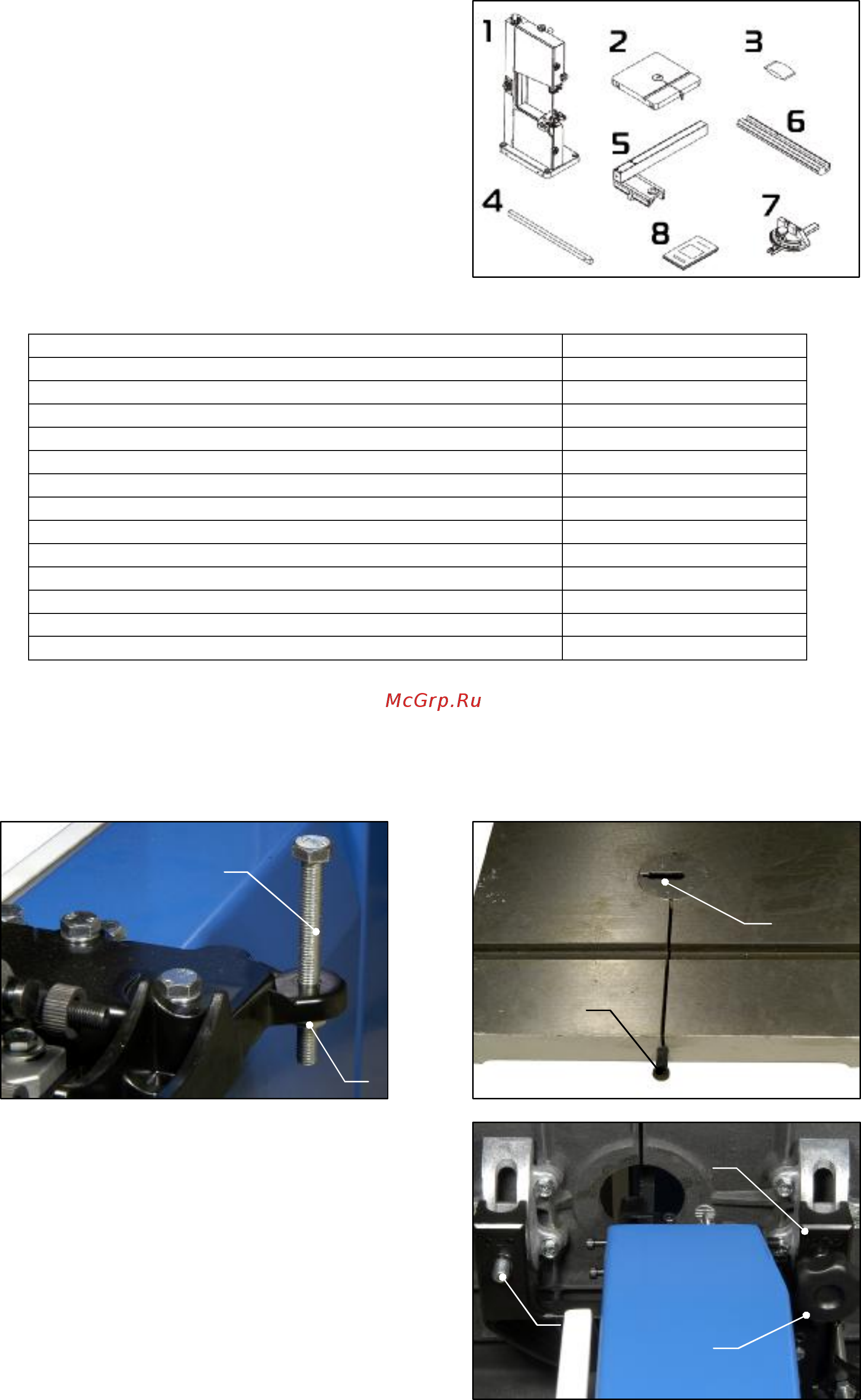

РАСПАКОВКА
Станок должен быть осторожно распакован, все составные части проверены. Не выбрасывайте
упаковку, пока станок не будет полностью установлен.
1. станок
2. стол
3. крепежные детали
4. квадратная трубка
5. ограничитель реза
6. фиксирующая основа
7. угловая направляющая
8. руководство по эксплуатации
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Табл.1
Мощность (Вт) 750
Максимальная высота распила (мм) 200
Максимальная ширина распила (мм) 342
Максимальный распил (ограничитель распила) (мм) 302
Длина лезвия пилы (мм) 2562
Ширина лезвия пилы (мм) 3-19
Скорость лезвия пилы (об/мин) 945
Размер стола (мм) 355х355
Наклон стола (мм) Лево-15гр/Право-45гр
Размер маховика (мм) 346
Высота стола от земли (мм) 505
Диаметр сборника опилок (мм) 100
Габаритные размеры (без ограничителя распила) (мм) 470х650х1200
Вес (кг)
СБОРКА
Ленточнопильный станок модели BSM-314 поставляется с завода-изготовителя частично
разобранным.
Предупреждение: перед сборкой, эксплуатацией и регулировкой станка внимательно прочтите
инструкцию во избежание получения серьезных травм.
Сборка стола:
1. Установите винт (поз.1, рис.3) ограничения
наклона стола влево, снизу зафиксируйте его
положение стопорной гайкой (поз.2, рис.3).
2. Удалите вкладку (поз.3, рис.4) в центе стола и
шплинт (поз.4, рис.4).
3. Вставьте лезвие в паз стола.
4. Передвигайте стол, пока лезвие не окажется в
центре стола.
5. Вставьте два винта (поз.5, рис.5) в крепления
(поз.6, рис.5), расположенные на корпусе станка.
6. Зафиксируйте положение стола двумя
крепежными гайками (поз.7, рис.5).
Рис.3
Рис.4
Рис.5
1
2
3
4
5
6
7
