Ограничитель реза:

1. Установите параллельную направляющую (поз.5, рис.2) на фиксирующую основу (поз.6, рис.2),

передвиньте ограничитель по направляющим на требуемое расстояние от лезвия.

2. Прикрепите основу ограничителя (поз.8, рис.6-7) к чугунному столу двумя болтами (поз.9-10,

рис.6-7).

3. Прикрепите квадратную трубку (поз.11, рис.8) к столу двумя шестигранными болтами (поз.12-13,

рис.8).

4. Проверьте шкалу, убедитесь, что когда вы вплотную подведете параллельный ограничитель к

лезвию, на шкале обозначится «0». В том случае, если будут отклонения, необходимо выполнить

точную подстройку. Отверните два винта (поз.14, рис.9) на шкале, выставьте на «0» и опять

закрутите оба винта.

5. Для того чтобы перемещать параллельный ограничитель, необходимо фиксирующий рычаг

(поз.15, рис.10) поднять в верхнее положение.

6. Для того чтобы установить параллельный ограничитель в требуемое положение, необходимо

фиксирующий рычаг (поз.16, рис.11) переместить в нижнее положение.

Наклон стола

Предупреждение: перед регулировкой всегда

отключайте станок от электропитания.

1. Ослабьте две ручки (поз.17, рис.12).

2. Наклоните стол до 45° вправо или до 15° влево

(для удобства имеется шкала).

3. Затяните две ручки (поз.17, рис.12).

Примечание: для наклона стола влево должен быть

удален винт ограничения наклона стола (поз.1, рис.3)

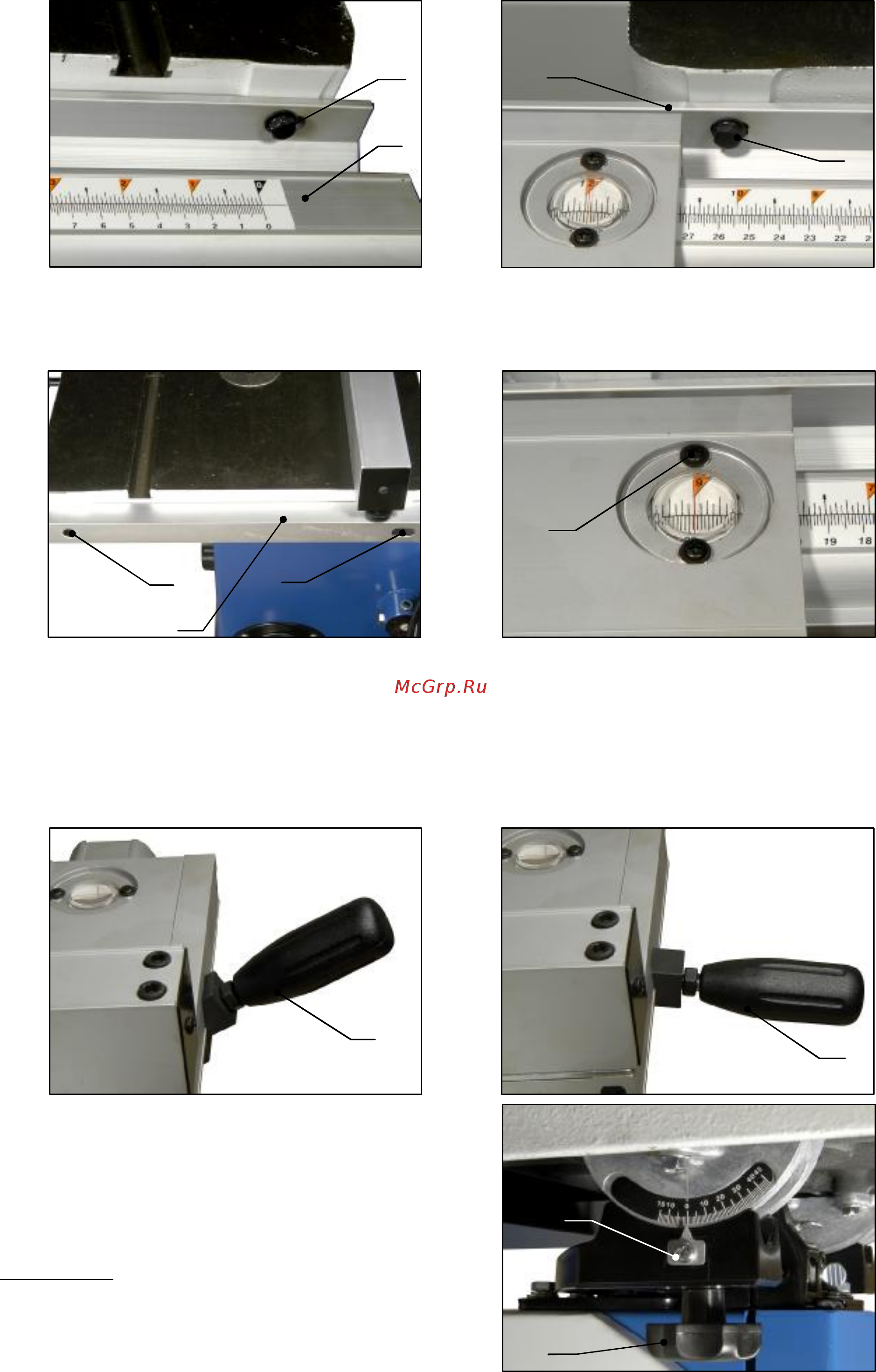

Рис.6

Рис.7

Рис.8

Рис.9

Рис.10

Рис.11

Рис.12
