Внимание: при установке нового лезвия пилы зубья должны быть направлены в сторону вращения

лезвия.

6. Проденьте новое лезвие через паз стола. Затем поместите его в верхнюю и нижнюю систему

направляющих.

7. Переместите лезвие в середину верхнего и нижнего маховика.

8. Произведите натяжку лезвия, повернув рычаг (поз.22, рис.16) быстрой смены лезвия против

часовой стрелки.

9. Установите на место вкладку и шплинт.

Регулировка натяжения лезвия

Натяжение лезвия устанавливается с помощью пружины, находящейся в механизме натяжения

верхнего маховика. Перед распилом проверьте уровень натяжения. Рядом с верхним маховиком

имеется шкала (поз.24, рис.17), где обозначено натяжение для лезвий различной ширины.

Поворачивая рукоятку натяжения лезвия (поз.23, рис.17) и используя инструкцию, указанную на

внутренней стороне верхней крышки маховика, установите требуемую натяжку для данной ширины

лезвия.

Внимание: слишком большое натяжение может привести к поломке режущего полотна ленточной

пилы. Слишком малое натяжение режущего полотна может привести к проскальзыванию ленточной

пилы и ее остановке.

Регулировка положения лезвия

После натяжки необходимо проверить правильность

положения лезвия на шине колеса. Для этого, вращая

рукой верхнее колесо, посмотрите, ложится ли лезвие

на центр шины. В случае если лезвие смещается к

переднему краю, необходимо ослабить стопорный

рычаг (поз.25, рис.18) и повернуть регулировочный

винт (поз.26, рис.18) по часовой стрелке (при этом

верх колеса сместится назад и направит лезвие к

центру). В случае если лезвие смещается к заднему

краю, необходимо повернуть регулировочный винт

(поз.26, рис.18) против часовой стрелки. После

регулировки положения ленты на шине маховика

необходимо затянуть стопорный рычаг (поз.25, рис.18).

Установка верхней направляющей режущего полотна

Необходимо проводить регулировку высоты верхней

направляющей режущего полотна ленточной пилы:

Перед распиливанием какой-либо детали (верхняя

направляющая лезвия должна быть установлена

приблизительно на 3мм выше обрабатываемой

детали);

А также после проведения регулировки положения

режущего полотна ленточной пилы или рабочего

стола ленточной пилы.

Перед проведением регулировки верхней

направляющей режущего полотна:

Необходимо отключить станок.

Подождать до тех пор, пока режущее полотно ленточной пилы полностью не

остановится.

1. Ослабьте винт фиксации (поз.27, рис.19) верхней направляющей режущего полотна.

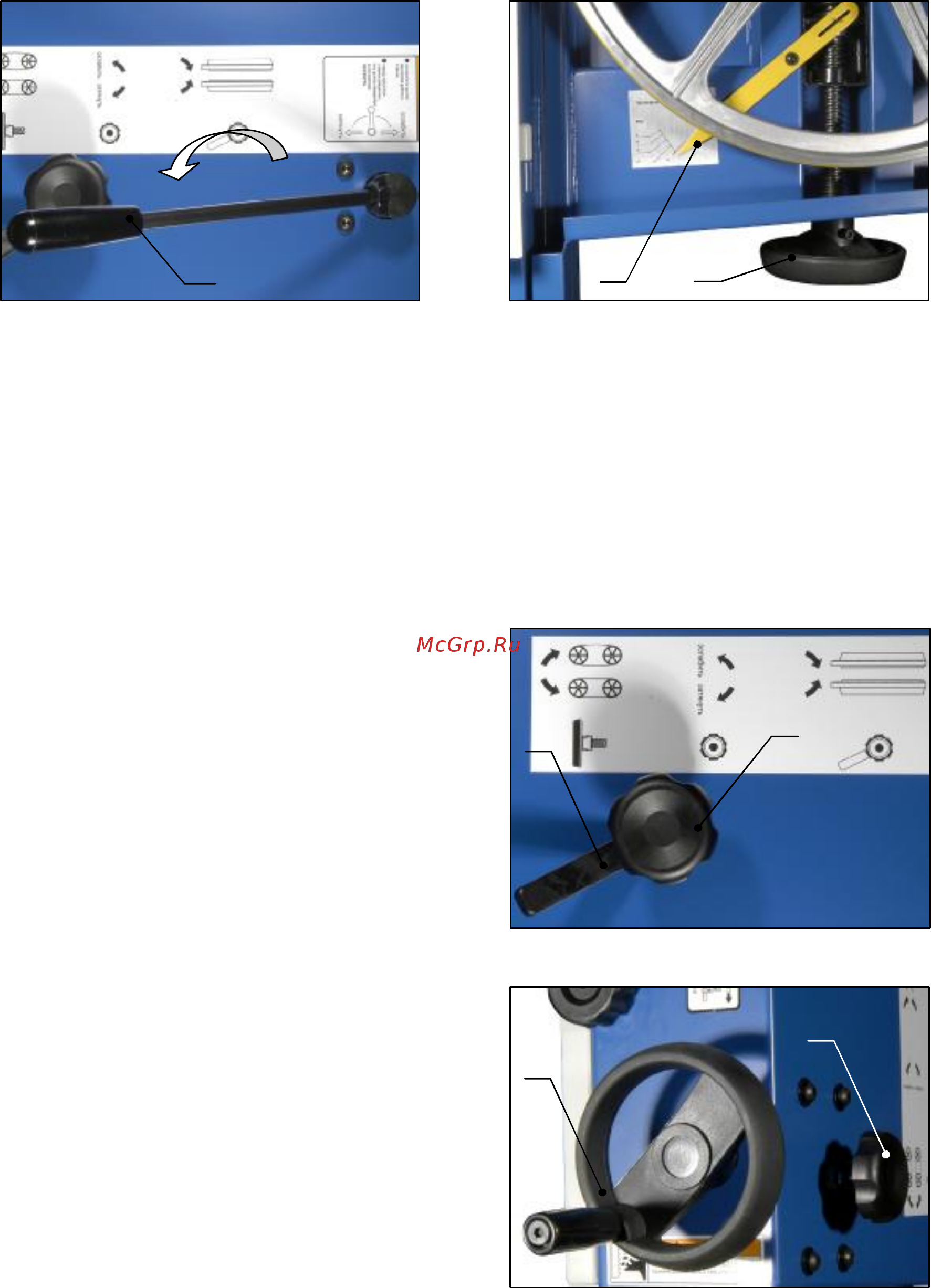

Рис.16

Рис.1

Рис.18

Рис.1
