2. Поворачивая регулировочную рукоятку (поз.28, рис.19) по или против часовой стрелки,

переместите верхнюю направляющую в требуемое положение (для удобства имеется шкала).

3. Затяните ослабленный винт фиксации (поз.27, рис.19) верхней направляющей.

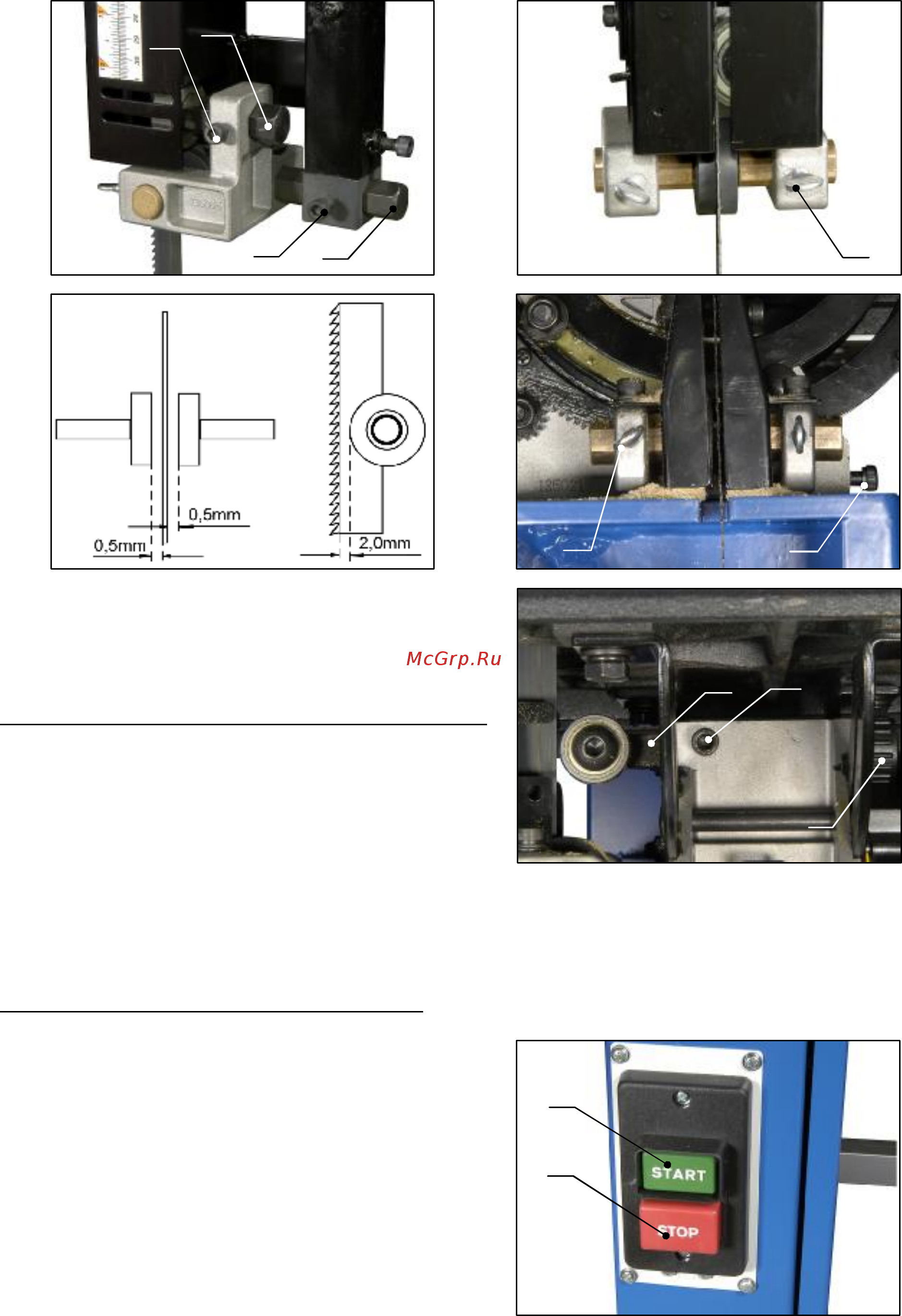

Регулировка верхней и нижней направляющей режущего полотна

Направляющая лезвия состоит из:

Опорного подшипника (поддерживает режущее

полотно с задней стороны)

Двух направляющих подшипников (боковые

опоры)

Регулировка положения направляющих подшипников:

1. Ослабьте винт фиксации (поз.29, рис.20/23) вала

(поз.30, рис.20) направляющих подшипников.

2. Отрегулируйте положение направляющих

подшипников так, чтобы расстояние между

основанием зуба режущего полотна ленточной

пилы и торцом направляющего подшипника

составило 2,0мм (рис.22).

3. Затяните винт фиксации (поз.29, рис.20/23) вала направляющих подшипников.

4. Ослабьте два винта (поз.31, рис.21/23) продольного крепления направляющих подшипников.

5. Отрегулируйте положение направляющих подшипников так, чтобы расстояние между режущим

полотном и направляющим подшипником составило 0,5мм (рис.22).

6. Затяните два винт (поз.31, рис.21/23) продольного крепления направляющих подшипников.

Регулировка положения опорного подшипника:

1. Ослабьте винт фиксации (поз.32, рис.20/24) вала (поз.33, рис.20/24) опорного подшипника.

2. Отрегулируйте положение опорного подшипника

так, чтобы расстояние между ним и режущим

полотном ленточной пилы составило 0,5мм. Если

режущее полотно ленточной пилы проворачивать

вручную, оно не должно касаться опорного

подшипника.

3. Затяните винт фиксации (поз.32, рис.20/24) вала

(поз.33, рис.20/24) опорного подшипника.

Примечание: для регулировки положения опорного

подшипника нижней направляющей вращайте

регулировочную гайку (поз.34, рис.24) в одну или

другую сторону.

Рис.2

Рис.20

Рис.21

Рис.24

Рис.

Рис.22
