Выключатель

1. Для запуска ленточной пилы нажмите на зеленую кнопку выключателя (поз.35, рис.25).

2. Для прекращения работы нажмите на красную кнопку выключателя (поз.36, рис.25).

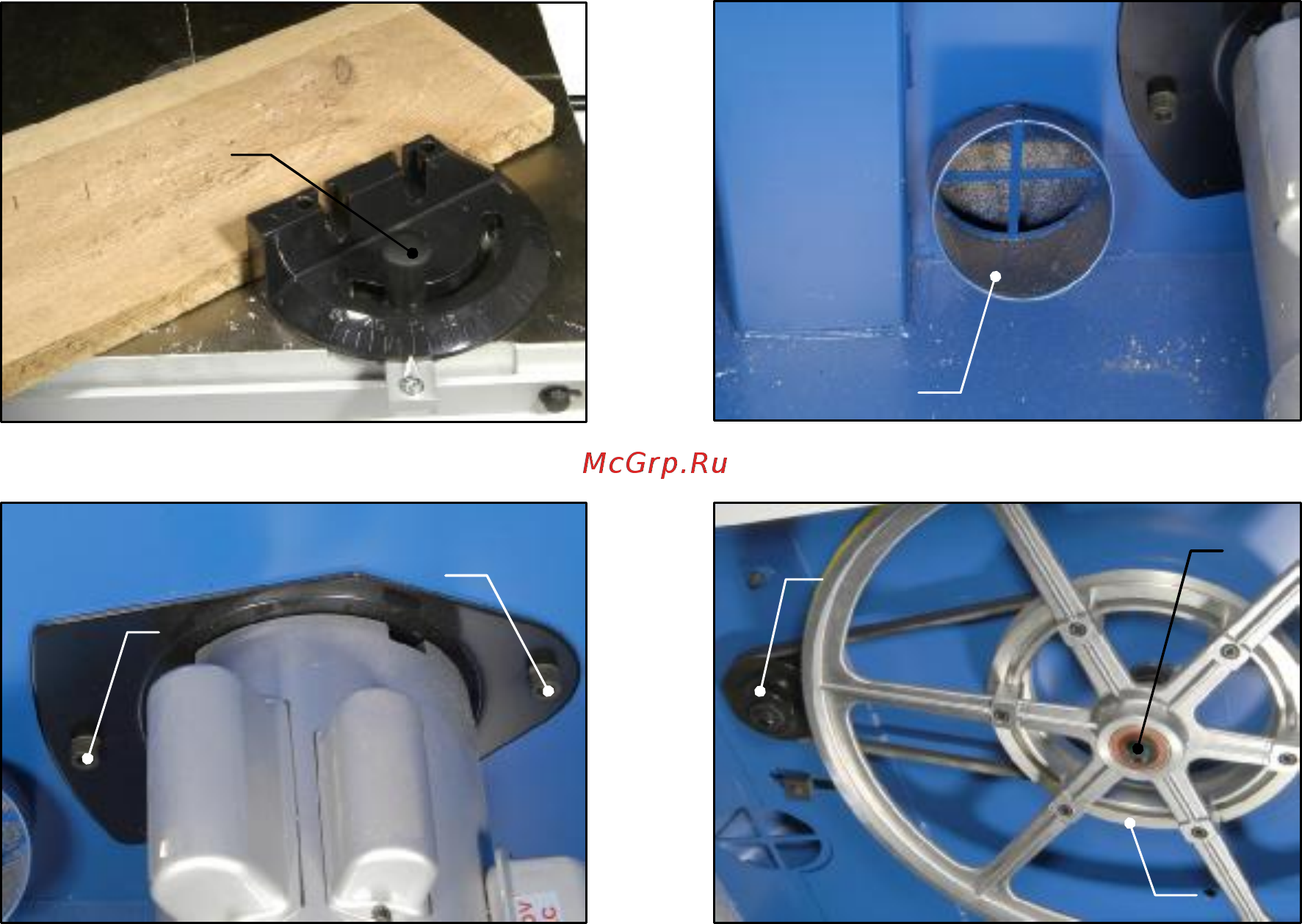

Регулировка угловой направляющей.

1. Поместите направляющую в паз стола.

2. Ослабьте винт (поз.37, рис.26) на устройстве.

3. Установите требуемый угол распила при помощи шкалы.

4. Затяните винт (поз.37, рис.26).

Сборник отходов.

Рекомендуется подсоединять станок к двум сборникам отходов, используя 100мм патрубок (поз.38,

рис.27).

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ

Для переключения на пониженную передачу:

1. Отключите станок от источника питания.

2. Ослабьте два винта (поз.39-40, рис.28) крепления двигателя к раме станка и снимите ремень с

нижнего шкива двигателя.

3. Установите ремень на больший шкив (поз.41, рис.29) нижнего маховика.

4. Установите ремень на малый шкив (поз.42, рис.30) двигателя.

5. Натяните ремень и затяните оба винта (поз.39-40, рис.28) крепления двигателя к раме.

Примечание: для перевода станка на повышенную передачу, необходимо ремень надеть на малый

шкив маховика и на больший шкив двигателя.

ЗАМЕНА ПРИВОДНОГО РЕМНЯ

1. Отключите станок от источника питания.

2. Ослабьте натяжение лезвия.

3. Ослабьте два винта (поз.39-40, рис.28) крепления двигателя к раме станка и снимите ремень с

нижнего шкива.

4. Открутите винт (поз.43, рис.29), крепящий нижний маховик.

5. Снимите маховик вместе с приводным ремнем

6. Установите новый ремень на верхний шкив маховика.

7. Установите нижний маховик и закрепите его винтом

8. Наденьте новый ремень на нижний шкив двигателя

9. Натяните ремень при помощи винтов (поз.39-40, рис.28).

ЭКСПЛУАТАЦИЯ СТАНКА

Перед запуском станка убедитесь в правильной регулировке и наличии предохранителей. Вручную

поверните шкив, чтобы убедиться все ли правильно.

Рис.2

Рис.27
