Zilon ZTV-5C N2 [6/18] Устройство тепловентилятора

5. УСТРОЙСТВО ТЕПЛОВЕНТИЛЯТОРА

Несущая конструкция тепловентилятора

(см. рис.1) состоит из кожухов наружного

(1) и внутреннего, изготовленных из ли-

стовой стали и имеющих цилиндрическую

форму. Во внутреннем кожухе размещены

вентилятор и трубчатые электронагре-

вательные элементы. Снаружи кожуха

расположен корпус блока управления

(2). Кожух наружный, закрытый возду-

хозаборной (3) и воздуховыпускной (4)

решетками, винтами устанавливается к

ручке подставке (5) и имеет возможность

поворота в вертикальной плоскости. Угол

поворота фиксируется гайками (6). Венти-

лятор затягивает воздух через отверстия

воздухозаборной решетки. Воздушный

поток, втянутый вентилятором в корпус,

проходя между петлями трубчатых элек-

тронагревательных элементов, нагрева-

ется и подается в помещение через отвер-

стия воздуховыпускной решетки.

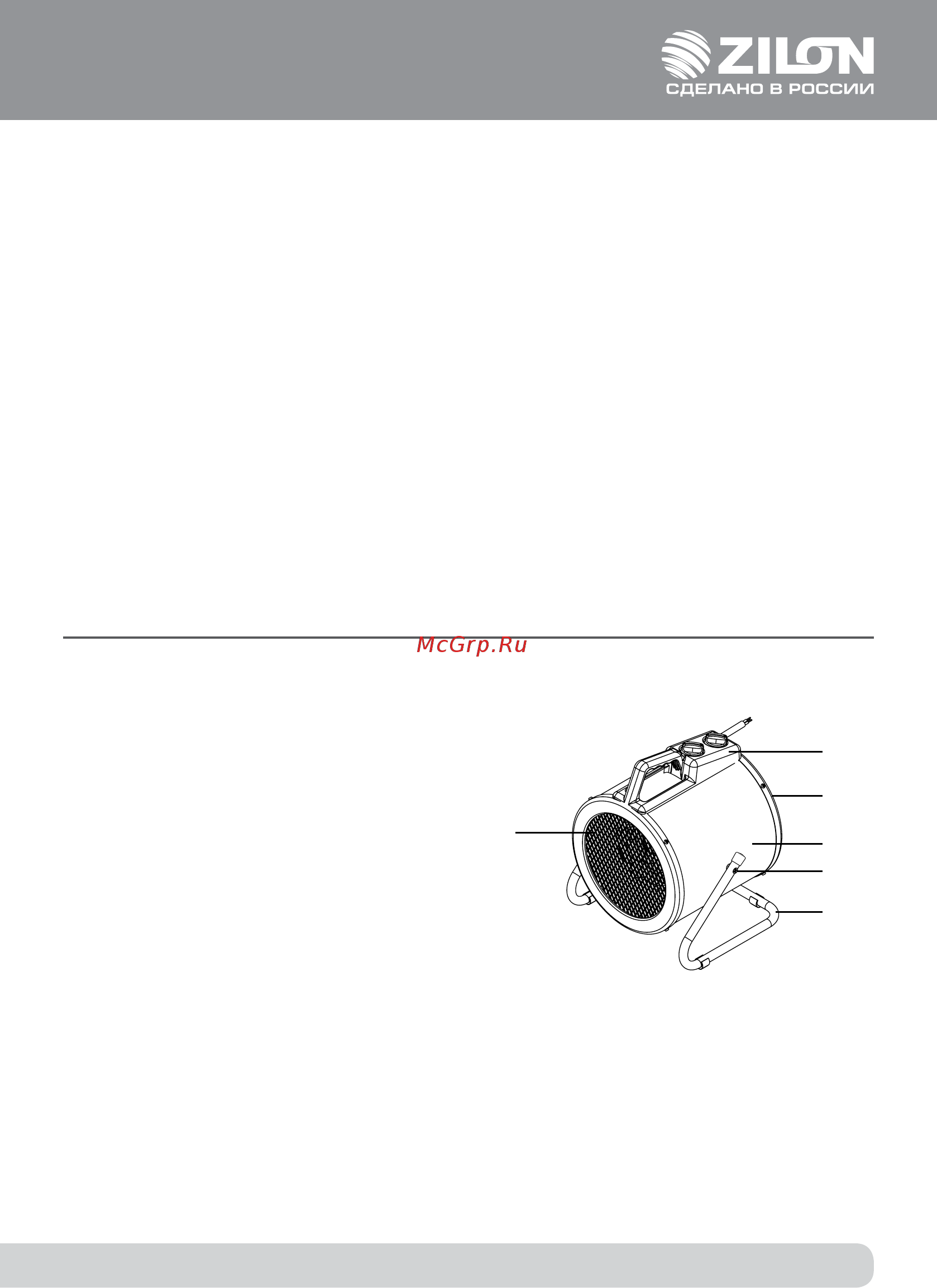

1. Наружный кожух поворотного корпуса;

2. Блок управления;

3. Воздухозаборная решётка;

4. Воздуховыпускная решётка;

5. Ножка-подставка;

6. Фиксатор

РИСУНОК 1

• Не используйте прибор не по его прямому назначению (сушка одежды и т.п.).

• Не пытайтесь самостоятельно отремонтировать прибор. Обратитесь к квали-

фицированному специалисту.

• После транспортирования при отрицательных температурах необходимо вы-

держать тепловентилятор в помещении, где предполагается его эксплуатация,

без включения в сеть не менее 2-х часов.

• После длительного хранения или перерыва в работе первое включение тепло-

вентилятора не производить в режиме полного нагрева.

• При длительных перерывах в работе рекомендуется обесточивать прибор вы-

нимая вилку из розетки или выключая автоматы.

• Тепловентилятор предназначен для эксплуатации в районах с умеренным и

холодным климатом в помещениях с температурой от -10°С до +40°С и относи-

тельной влажности до 93% (при температуре +25°С) в условиях, исключающих

попадания на него капель брызг, а также атмосферных осадков.
