![Elmos EET102 [6/6] Рис 5](/views2/1242530/page6/bg6.png)

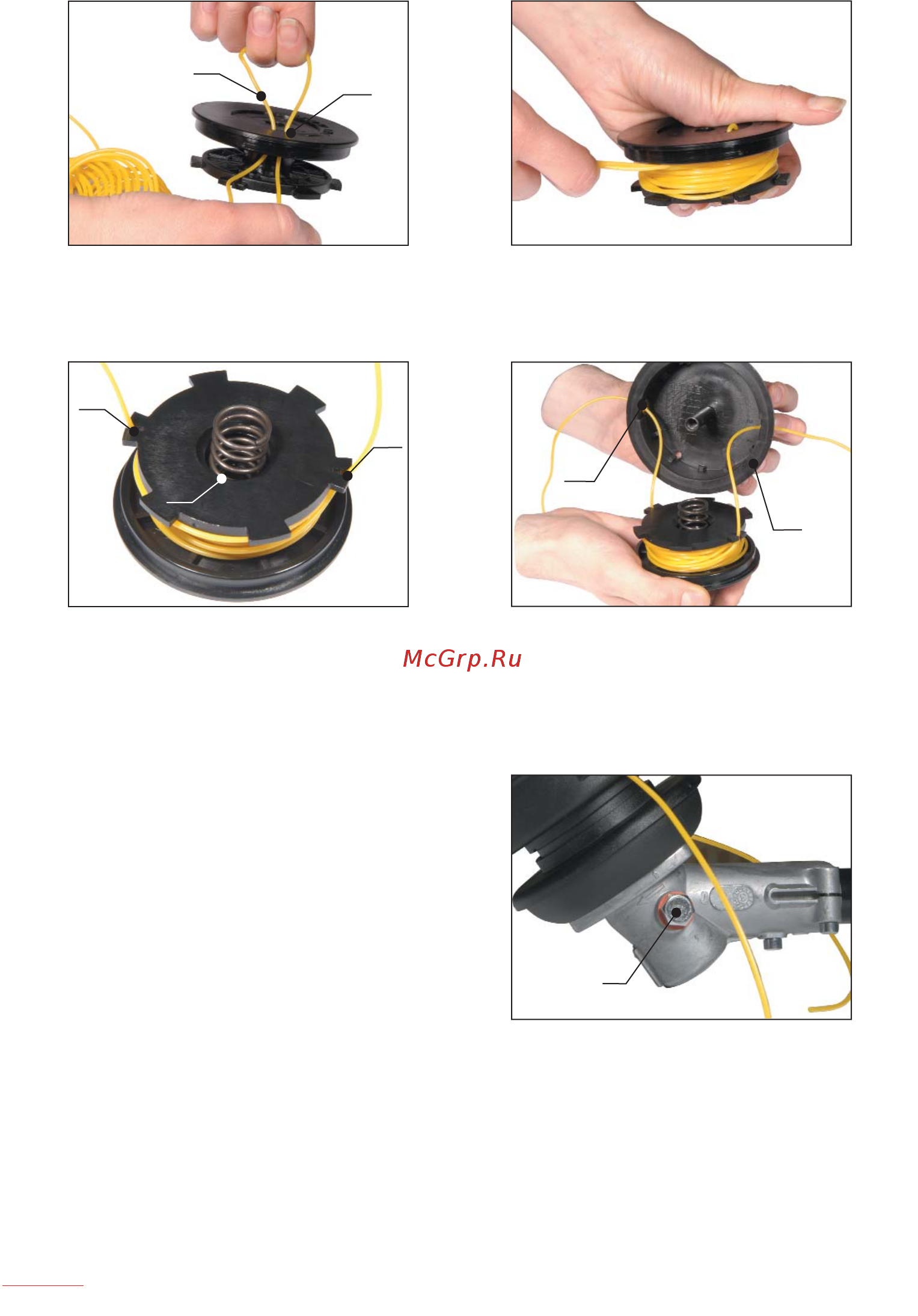

4. Новую нейлоновую леску разделите на две одинаковые по длине части (Не обрезать!).
5. Оба конца нейлоновой лески (поз.34, рис.21) проденьте через отверстия (поз.35, рис.21), расположенные на нижней
части катушки.
6. Равномерно и плотно намотайте нейлоновую леску в указанном направлении на катушку (рис.22).
7. Проденьте оба конца лески через две прорези (поз.36, рис.23), расположенные на верхней части катушки.
8. Установите на катушку упругую пружину (поз.37, рис.23).
9. Концы намотанной нейлоновой лески проденьте через отверстия (поз.38, рис.24) в корпусе шпули (поз.39, рис.24).
10. Вставьте катушку в шпулю и натяните концы нейлоновой лески, так чтобы обе лески вышли из прорезей (поз.36,
рис.23).
11. Крепко затяните фиксирующую кнопку (поз.31, рис.19).
Внимание: для модели ЕЕТ<70/101 фиксирующая кнопка (поз.31, рис.19) затягивается по часовой стрелке (правая
резьба), а для модели ЕЕТ<102 фиксирующая кнопка (поз.31, рис.19) затягивается против часовой стрелки (левая
резьба)!
СМАЗКА УГЛОВОГО РЕДУКТОРА ДЛЯ МОДЕЛИ ЕЕТ102
Перед началом каждого сезона необходимо производить
смазку углового редуктора специальной молибден <
бисульфитной смазкой. Для смазки редуктора необходимо:
1. Отвернуть винт (поз.40, рис.25)
2. Набить смазки
3. Затянуть винт (поз.40, рис.25)
РЕКОМЕНДАЦИИ ПО РАБОТЕ С ТРИММЕРОМ
1. Вращающаяся головка с лесками или режущий диск
должны быть параллельно обрабатываемой
поверхности.
2. Косить необходимо в левую сторону. Таким образом,
будет достигнут максимальный результат кошения и
выброс травы, земли и камней будет направлен в
сторону от нас.
3. Косить следует с медленным продвижением триммера вниз в прямом или поперечном направлении. На крае
обрабатываемой поверхности триммер следует поднять и процедуру повторить.
ХРАНЕНИЕ ТРИММЕРА И ПРИНАДЛЕЖНОСТЕЙ
Храните триммер, леску и диски в чистом состоянии, в сухом месте, недоступном для посторонних, детей, животных и
насекомых.
ТРАНСПОРТИРОВКА
Перевозите триммер в условиях, исключающих его повреждение. Запрещается переносить триммер, держа его за
кабель.
ГАРАНТИИ
Мы гарантируем работу инструмента фирмы "ELMOS Werkzeuge GmbH" в соответствии с законом страны поставки.
Повреждения, вызванные естественным износом, перегрузкой инструмента, неправильной эксплуатацией и хранением
не могут являться предметом гарантии.
Внимание:
Гарантия осуществляется только при полном и правильном заполнении фирменного гарантийного талона в
момент продажи!!!
<6<
34
35
Рис.21 Рис.22
36
36
37
38
39
Рис.23
Рис.24
40
Рис.25
