Zanussi zwh/s 10 melody u yellow [6/16] Zanussi

Содержание

• Ipx4 х с ц 1
• Manual 1
• W v wl 1
• Инструкция по эксплуатации нодонагрепателя серии zwh s melody 2
• Содержание 2
• Zanussi 3
• Комплектация 3
• Краткое описание водонагревателя 3
• Общая информация 3
• Zanussi 4
• Краткое описание водонагревателя 4
• Панель управления 4
• Ne п п дата содержание работ подпись печать 5
• Zanussi 5
• Подключение к водопроводу 5
• Проведение то монтаж водонагревателя 5
• Melody u 6
• Melody о 6
• Zanussi 6
• Все водонагреватели накопительного типа данной серии рассчитаны на подключение к электрической сети с однофазным напряжени ем 220 230 в перед подключением убедитесь что параметры электросети в месте подключе ния соответствуют параметрам указанным на табличке с техническими данными прибора при установке водонагревателя следует соблю 6
• Гибкий шланг 5 смеситель 6 дополнительная точка водоразбора 7 кран на выходе горячей воды 8 кран на входе холодной воды 6
• Дать действующие правила электробезопасно сти при установке водонагревателя в ванной комна те или туалете следует принимать во внимание ограничения связанные с существованием запрещенного и защитного объемов запрещенный объем это пространство ограниченное тангенциальными и вертикаль 6
• Для подключения водонагревателя к водопрово ду применяются трубы диаметром 01 2 подключение обратного предохранительного клапана клапан следует устанавливать в месте входа холодной воды удостоверьтесь что гиб кая сливная трубка установлена на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды во избежание протечек при подключении трубо провода на концы резьбовых соединений следу ет установить комплектные резиновые уплотни тельные прокладки если необходимо реализовать систему водо снабжения на несколько водоразборных точек используйте способ соединения см рис 4 и 4а 6
• Подключение к водопроводу 6
• Подключение к электрической сети 6
• Предохранительный сливной клапан 2 впускной клапан 3 душевая насадка 6
• Предохранительный сливной клапан 2 впускной клапан 3 душевая насадка 4 гибкий шланг 5 смеситель 6 дополнительная точка водоразбора 7 кран на выходе горячей воды 8 кран на входе холодной воды 6
• Рис 4 6
• Рис 4а 6
• Схема подключения к водопроводу моделей 6
• Увага 6
• Www easy comfort com ua 7
• Zanussi 7
• Внимание вставьте вилку водонагревателя в розетку индикатор на панели управ 7
• Выставьте с помощью регулировки температуры нагрева необходимый уровень нагрева воды от low до high метка eco экономичный режим соответствует температуре нагрева около 50 55 c нагрев воды отключается автомати чески при достижении заданной температуры и включается для подогрева автоматически если вы хотите отключить нагрев воды и выключить водонагреватель выньте вилку водонагревателя из розетки 7
• Гаранлйний талон 7
• Ления загорится только когда ручка регулировки прибора будет повернута от метки off и начнется нагрев когда нагрев закончится индикатор погаснет 7
• Ливать в месте входа воды см рис 5 7
• Меры предосторожности 7
• Нагреватель должна быть рассчитана на нагрузку вдвое превышающую общий вес водонагревателя заполненного водой в противном случае следует предпринять дополнительные меры по укреплению изде лия 7
• Надежно заземлена номинальный ток розетки должен быть не ниже 10 а розетка и вилка должны всегда быть сухими чтобы не допустить короткого замыкания в элек трической сети периодически проверяйте плотно ли вилка вставлена в розетку метод проверки следующий вставьте сетевую вилку в розетку через полчаса выключи те водонагреватель и вытащите вилку из розетки обратите внимание теплая ли вилка на ощупь если чувствуете рукой что она теплая при температуре свыше 50 с пожалуйста замените розетку на другую куда бы вилка входила плотно это поможет избежать возгорания повреждений вилки или других случайностей в результате плохо го контакта 7
• Наполнение водой после установки водонагревателя закройте вход горячей воды в квартиру откройте вентиль подачи воды откройте кран горячей воды на смесителе как только водонагреватель напол нится из него потечет вода закройте кран горя чей воды на смесителе и убедитесь в отсутствии протечек в случае неуверенности в том есть ли в водонагревателе вода не подключайте его к электросети 7
• Ными плоскостями по отношению к внешним краям ванны унитаза или душевого блока и плоскостью расположенной над ними или над полом если сантехника смонтирована на полу на высоте 2 25 м защитный объем это пространство ограни чивающие горизонтальные плоскости которого совпадают с плоскостями запрещенного объе ма а вертикальные плоскости отстоят от соот ветствующих плоскостей запрещенного объема на 1 м 7
• Подключение к электрической сети 7
• Подключение к электросети 7
• Предохранительный клапан следует устанав 7
• При первом использовании водонагрева 7
• Рассчитанные данные для меди выбор сечения кабеля провода по мощности и длине из меди и 220 в одна фаза 7
• Розетка электропитания должна быть 7
• Стена на которую устанавливается водо 7
• Теля или при первом использовании после технического обслуживания или чистки не следует включать питание водонагревателя до полного заполнения водой во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воз духа как только бак наполнится водой и из крана потечет вода кран можно закрыть 7
• Эксплуатация 7
• В клапане в систему отвода канализации при сливе воды откройте на смесителе кран горя чей воды для выпуска воздуха 8
• В случае выхода из строя гибкого шнура 8
• В случае длительного отсутствия либо дли 8
• В случае повреждения одной из деталей 8
• Вателя может достигать 75 с горячая вода не должна попадать на тело человека во избежание ожогов вы можете регулировать температуру воды при помощи крана смеси теля 8
• Внимание 8
• Во время нагрева воды из отверстия выпуска 8
• Водой без питания и нагрева воды в помеще нии где температура может быть ниже 0 с 8
• Водонагревателя необходимо связаться со специалистами по техническому обслужи ванию для осуществления ремонта следует использовать только запасные детали поставляемые производителем 8
• Давления обратного предохранительного кла пана может поступать вода это нормальное явление однако в случае больших утечек следует связаться со специалистами по тех ническому обслуживанию отверстие выпу ска давления ни при каких обстоятельствах не должно быть заблокировано в противном случае это может привести к поломке водо нагревателя 8
• Данное устройство не предназначено для 8
• Использования людьми включая детей с ограниченными физическими или умствен ными способностями и недостатком навыков или знаний за исключением случаев показа или правильного инструктирования челове ком несущим ответственность за их безопас ность 8
• Меры предосторожности 8
• На отверстие выпуска давления в предохра 8
• Не оставляйте водонагреватель наполненный 8
• Нительном клапане нужно установить дре нажную трубку и вывести ее в канализацию на случай слива воды дренажная трубка соединенная с отверстием выпуска давления должна быть направлена вниз 8
• Помощью обратного предохранительного клапана перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане при этом слив воды из водонагревателя должен осуществляться через дренажное отверстие 8
• Рис 5 8
• Слить воду из водонагревателя можно с 8
• Так как температура воды внутри водонагре 8
• Тельного неиспользования прибора перекры вайте краны на входе и выходе из водонагре вателя и отключайте его от электрической сети 8
• Электрического питания следует заменить его на аналогичный поставляемый производите лем замену должны осуществлять опытные специалисты по техническому обслуживанию 8
• E mail easy_comfort easy_comfort ru адрес для писем 125493 г москва а я 310 адрес в интернет www easy comfort ru 9
• Melody ozu 9
• Zanussi 9
• Zwh s 10 melody o u 9
• Zwh s 15 melody o u 9
• Вес брутто кг 8 4 10 09 8 4 10 09 9
• Вес нетто кг 7 08 8 55 7 08 8 55 9
• Время нагрева мин 25 2 37 3 25 2 37 3 9
• Гарантийный талон 9
• До 1 9
• Дождитесь возобновления подачи воды 2 используйте водонагреватель когда давление воды снова возрастет 3 откройте впускной кран водопровода 9
• Защита от влаги ipx4 ipx4 ipx4 ipx4 9
• Защита от поражения электрическим током i класс i класс i класс i класс 9
• Максимальная температура воды с 75 75 75 75 9
• Максимальное давление бар 6 6 6 6 9
• Минимальное давление бар 0 8 0 8 0 8 0 8 9
• Модель zwh s 10 9
• Не включен нагрев 9
• Не поступает вода из крана горячей воды 9
• Необходимо немедленно выключить водонагреватель из сети 2 свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта 9
• Нет нагрева воды 9
• Номинальная мощность вт 1500 1500 1500 1500 9
• Номинальное напряжение в гц 220 50 220 50 220 50 220 50 9
• Объем л 10 15 10 15 9
• Отказ системы регулирования температуры красный индикатор не гаснет 9
• Отказы причины устранение 9
• Поврежден нагревательный элемент обратитесь к сервисному специалисту 9
• Поврежден термостат обратитесь к сервисному специалисту 9
• Подача воды по водопроводу перекрыта 2 давление воды слишком низкое 3 перекрыт впускной кран водопровода 9
• Проверьте плотно ли вставлена вилка в розетку 2 увеличьте температуру нагрева 9
• Размеры прибора мм 345x345x288 385x385x308 345x345x288 385x385x308 9
• Размеры упаковки мм 405x395x335 445x435x360 405x395x335 445x435x360 9
• Тел 8 800 500 07 75 по россии звонок бесплатный в будние дни с 9
• Температура подаваемой горячей воды превышает допустимый уровень в 75 с 9
• Технические характеристики 9
• Устранение неполадок 9
• Утечка воды неисправность уплотнения трубы замените уплотнитель 9
• Zanussi zanussi 10
• Сервгс центра 10
• Сертиф кац я 10
• Термостат температурний контроль 10
• Уход и техническое обслуживание схема електричних з еднань 10
• 页 10 10
• Zanussi zanussi 11
• Догляд та техшчне обслуговування уход и техническое обслуживание 11
• Сертификация 11
• Схема электрических соединений 11
• Термостат температурный контроль 11
• Утилизация 11
• 页 11 11
• Zanussi 12
• Zünussi 12
• Сертификация усунення несправностеей 12
• Техшчш характеристики 12
• 页 12 12
• Гпиизя гп1 1 13
• 页 13 13
• Zanussi 14
• Експлуатац я 14
• Запоб жн заходи 14
• Зм1ст 14
• Комплектная 14
• Нструкц я з експлуатацн водонагр вача cepiï zwh s melody пщключення до електрично мереж 14
• 页 14 14
• Zanussi zanussi 15
• Комплектащя 15
• Пщключення до водопроводу загальна нформащя 15
• Пщключення до електрично мереж 15
• Стислий опис водонагр вача 15
• 页 15 15
• Zanussi zanussi 16
• Монтаж водонагр вача 16
• Панель управлшня пщключеняе до водопроводу 16
• 页 16 16

Похожие устройства

• Smeg BLF01CREU Руководство по эксплуатации
• Smeg BLF01PKEU Руководство по эксплуатации
• Smeg BLF01PGEU Руководство по эксплуатации
• Smeg BLF01BLEU Руководство по эксплуатации
• Smeg BLF01RDEU Руководство по эксплуатации
• Smeg BLF01SVEU Руководство по эксплуатации
• Smeg BLF01PBEU Руководство по эксплуатации
• Smeg SMF01CREU Руководство по эксплуатации
• Smeg SMF01PKEU Руководство по эксплуатации
• Smeg SMF01PGEU Руководство по эксплуатации
• Smeg SMF01RDEU Руководство по эксплуатации
• Smeg SMF01SVEU Руководство по эксплуатации
• Smeg SMF01PBEU Руководство по эксплуатации
• Smeg SMF01BLEU Руководство по эксплуатации
• Smeg ECF01RDEU Руководство по эксплуатации
• Smeg ECF01CREU Руководство по эксплуатации
• Smeg ECF01PBEU Руководство по эксплуатации
• Smeg ECF01BLEU Руководство по эксплуатации
• Smeg CJF01RDEU Руководство по эксплуатации
• Smeg CJF01CREU Руководство по эксплуатации

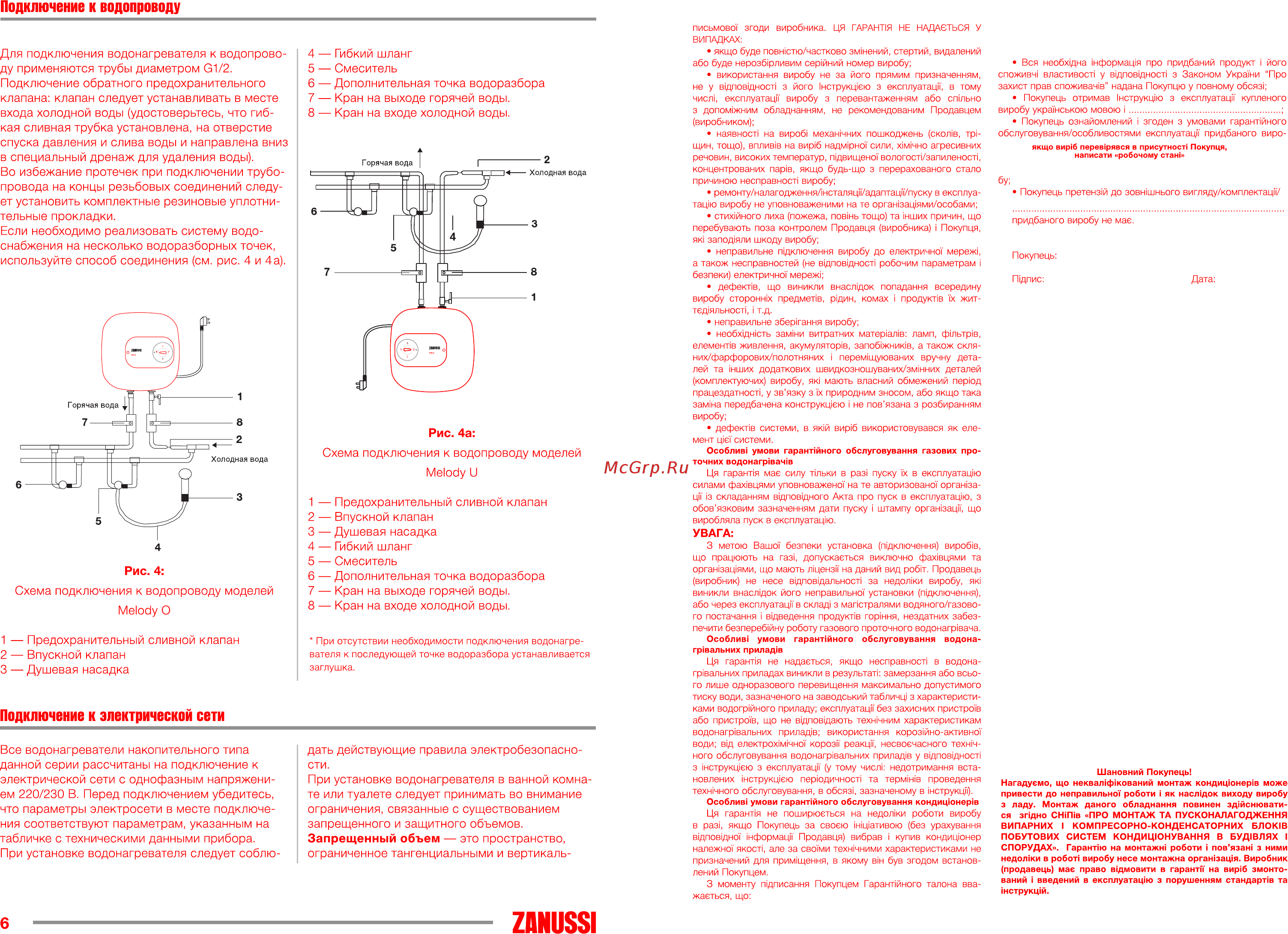

Подключение к водопроводу Для подключения водонагревателя к водопрово ду применяются трубы диаметром 01 2 Подключение обратного предохранительного клапана клапан следует устанавливать в месте входа холодной воды удостоверьтесь что гиб кая сливная трубка установлена на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды Во избежание протечек при подключении трубо провода на концы резьбовых соединений следу ет установить комплектные резиновые уплотни тельные прокладки Если необходимо реализовать систему водо снабжения на несколько водоразборных точек используйте способ соединения см рис 4 и 4а 4 Гибкий шланг 5 Смеситель 6 Дополнительная точка водоразбора 7 Кран на выходе горячей воды 8 Кран на входе холодной воды Рис 4а Схема подключения к водопроводу моделей Melody U Рис 4 Схема подключения к водопроводу моделей Melody О 1 Предохранительный сливной клапан 2 Впускной клапан 3 Душевая насадка 1 Предохранительный сливной клапан 2 Впускной клапан 3 Душевая насадка 4 Гибкий шланг 5 Смеситель 6 Дополнительная точка водоразбора 7 Кран на выходе горячей воды 8 Кран на входе холодной воды При отсутствии необходимости подключения водонагре вателя к последующей точке водоразбора устанавливается заглушка Подключение к электрической сети Все водонагреватели накопительного типа данной серии рассчитаны на подключение к электрической сети с однофазным напряжени ем 220 230 В Перед подключением убедитесь что параметры электросети в месте подключе ния соответствуют параметрам указанным на табличке с техническими данными прибора При установке водонагревателя следует соблю 6 дать действующие правила электробезопасно сти При установке водонагревателя в ванной комна те или туалете следует принимать во внимание ограничения связанные с существованием запрещенного и защитного объемов Запрещенный объем это пространство ограниченное тангенциальными и вертикаль ZANUSSI ПИСЬМОВОТ згоди виробника ЦЯ ГАРАНТ1Я НЕ НАДАеться У ВИПАДКАХ якщо бу де повнютю частково зм нений стертий видал ений або буде нерозб рливим сермний номер виробу використання виробу не за його прямим призначенням не у вщповщност з його 1нструкц ею з експлуатацп в тому числ експлуатацн виробу з перевантаженням або сильно з допом жним обладнанням не рекомендован им Продавцем виробником наявност на вироб механ чних пошкоджень скол в тр щин тощо вплив в на вир б надм рноТ сил и х м чно агресивних речовин високих температур пщвищеноТ вологост запиленост концентрованих пар в якщо будь що з перерахованого стало причиною несправност виробу ремонту налагодження мсталяцп адаптацп пуску в експлуатац ю виробу не уповноваженими на те оргаызаДями особами стих йного лиха пожежа пов нь тощо та нших причин що перебувають поза контролем Продавця виробника I Покупця як запод яли шкоду виробу неправильне пщключення виробу до електричноТ мереж а також несправностей не в дпов дност робочим параметрам без пеки електричноТ мереж дефекте що виникли внасл док попадания всередину виробу сторонн х предмете рщин комах продукте Тх життед яльност т д неправильне збер гання виробу необх дн сть зам ни витратних матер ал в ламп ф льтр в елемент в живлення акумулятор в запоб жник в а також скляних фарфорових полотняних перем щуюваних вручну дета лей та нших додаткових швидкозношуваних зм нних деталей комплектуючих виробу як мають власний обмежений перюд працездатност у зв язку з Тх природним зносом або якщо така зам на передбачена конструкцию не пов язана з розбиранням виробу дефекте системи в якм вир б використовувався як елемент ц еТ системи Особлив умови гарантйного обслуговування газових проточних водонагр вач в Ця гарантя мае силу т льки в раз пуску Тх в експлуатац ю силами фах вцями уповноваженоТ на те авторизованоТ орган зацТТ з складанням в дпов дного Акта про пуск в експлуатац ю з обов язковим зазначенням дати пуску штампу орган зац Т що виробляла пуск в експлуатац ю Вся необх дна нформац я про придбаний продукт його с поживи власти вост у вщповщност з Законом У краТни Про захист прав споживач в надана Покупцю у повному обсяз Покупець отримав 1нструкц ю з експлуатацп купленого виробу украТнською мовою I Покупець ознайомлений згоден з умовами гарантйного обслуговування особливостями експлуатацп придбаного вироякщо вир б перен рявся в присутност Покупця написати робочому стан бу Покупець претенз й до зовн шнього вигляду комплектацп придбаного виробу не мае Покупець Пщпис Дата УВАГА 3 метою ВашоТ безпеки установка пщключення вироб в що працюють на газ допускаеться виключно фах вцями та орган зац ями що мають л цензи на даний вид роб т Продавець виробник не несе вщповщальност за недол ки виробу як виникли внасл док його неправильноТ установки пщключення або через експлуатацп в склад з мапстралями водяного газового постачання в дведення продукте гор ння нездатних забезпечити безпереб йну роботу газового проточного водонагр вача Особлив умови гарантйного обслуговування водонагр вальних прилад в Ця гарантя не надаеться якщо несправност в водонагр вальних приладах виникли в результат замерзания або всього лише одноразового перевищення максимально допустимого тиску води зазначеного на заводеький табличц з характеристи ками водогр йного приладу експлуатацп без захисних пристроТв або пристроТв що не вщповщають техн чним характеристикам водонагр вальних прилад в використання короз йно активноТ води вщ електрох м чноТ корозп реакцп несвоечасного техн чного обслуговування водонагр вальних прилад в у вщповщност з нструкц ею з експлуатацп у тому числ недотримання встановлених нструкц ею перюдичност та терм н в проведения техн чного обслуговування в обсяз зазначеному в нструкц1Т Особлив умови гарантйного обслуговування кондицюнер в Ця гарантя не поширюеться на недол ки роботи виробу в раз якщо Покупець за своею н ц ативою без урахування в дпов дноТ нформацп Продавця вибрав купив кондицюнер належноТ якост але за своТми техн чними характеристиками не призначений для прим щення в якому в н був згодом встановлений Покупцем 3 моменту пщписання Покупцем Гарантйного талона вважаеться що Шановний Покупець Нагадуемо що неквал ф кований монтаж кондиц онер в може привести до неправильноТ роботи як наел до к виходу виробу з ладу Монтаж даного обладнання повинен зд йснюватися зпдно СН П в ПРО МОНТАЖ ТА ПУСКОНАЛАГОДЖЕННЯ ВИПАРНИХ I КОМПРЕСОРНО КОНДЕНСАТОРНИХ БЛОК1В ПОБУТОВИХ СИСТЕМ КОНДИЦЮНУВАННЯ В БУД1ВЛЯХ I СПОРУДАХ Гарантю на монтажи роботи пов язан з ними недол ки в робот виробу несе монтажна орган зац я Виробник продавець мае право в дмовити в гарантн на вир б змонтований введений в експлуатац ю з порушенням стандарте та нструкщй
