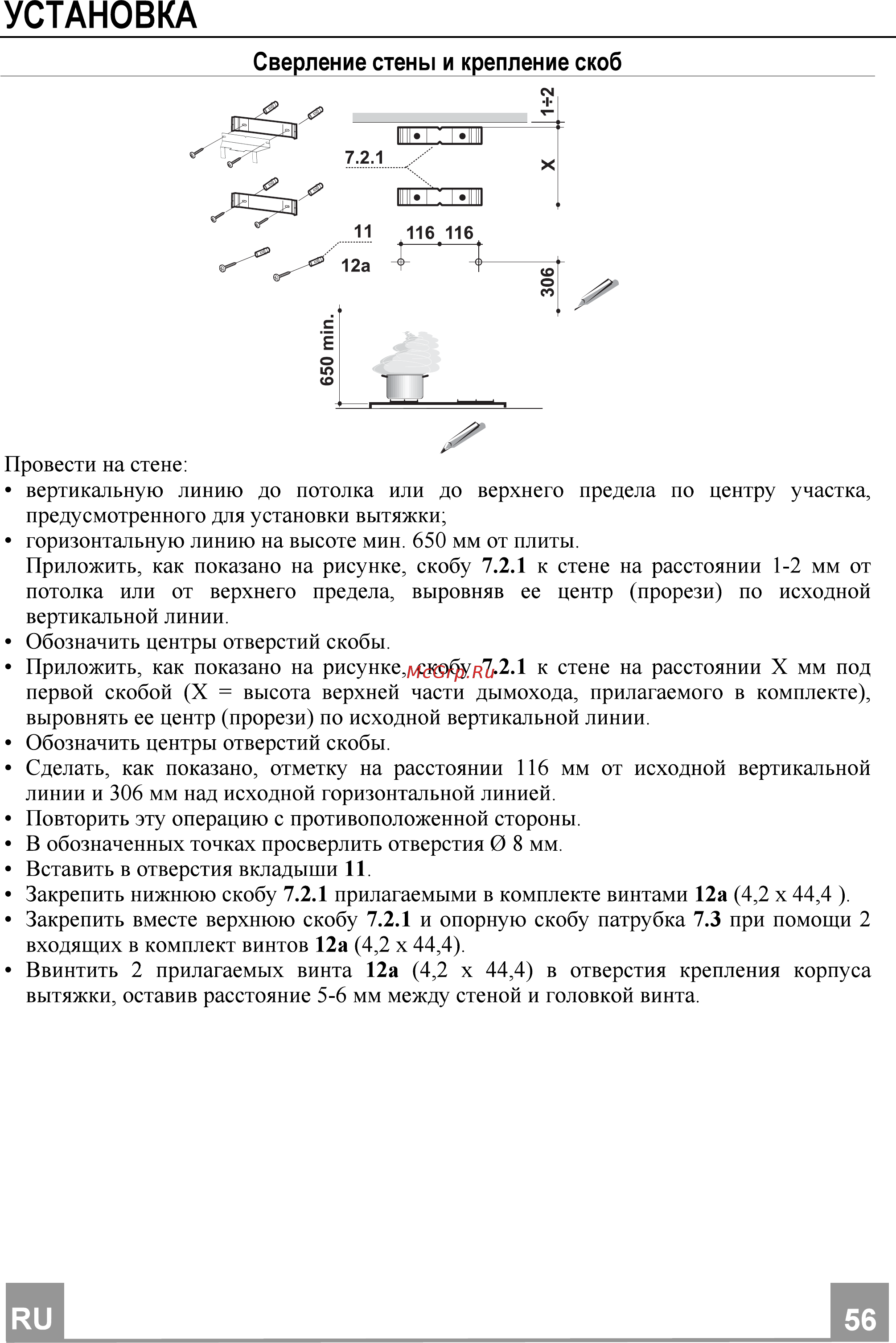

УСТАНОВКА Сверление стены и крепление скоб см Провести на стене вертикальную линию до потолка или до верхнего предела по центру участка предусмотренного для установки вытяжки горизонтальную линию на высоте мин 650 мм от плиты Приложить как показано на рисунке скобу 7 2 1 к стене на расстоянии 1 2 мм от потолка или от верхнего предела выровняв ее центр прорези по исходной вертикальной линии Обозначить центры отверстий скобы Приложить как показано на рисунке скобу 7 2 1 к стене на расстоянии X мм под первой скобой X высота верхней части дымохода прилагаемого в комплекте выровнять ее центр прорези по исходной вертикальной линии Обозначить центры отверстий скобы Сделать как показано отметку на расстоянии 116 мм от исходной вертикальной линии и 306 мм над исходной горизонтальной линией Повторить эту операцию с противоположенной стороны В обозначенных точках просверлить отверстия 0 8 мм Вставить в отверстия вкладыши 11 Закрепить нижнюю скобу 7 2 1 прилагаемыми в комплекте винтами 12а 4 2 х 44 4 Закрепить вместе верхнюю скобу 7 2 1 и опорную скобу патрубка 7 3 при помощи 2 входящих в комплект винтов 12а 4 2 х 44 4 Ввинтить 2 прилагаемых винта 12а 4 2 х 44 4 в отверстия крепления корпуса вытяжки оставив расстояние 5 6 мм между стеной и головкой винта RU 56
