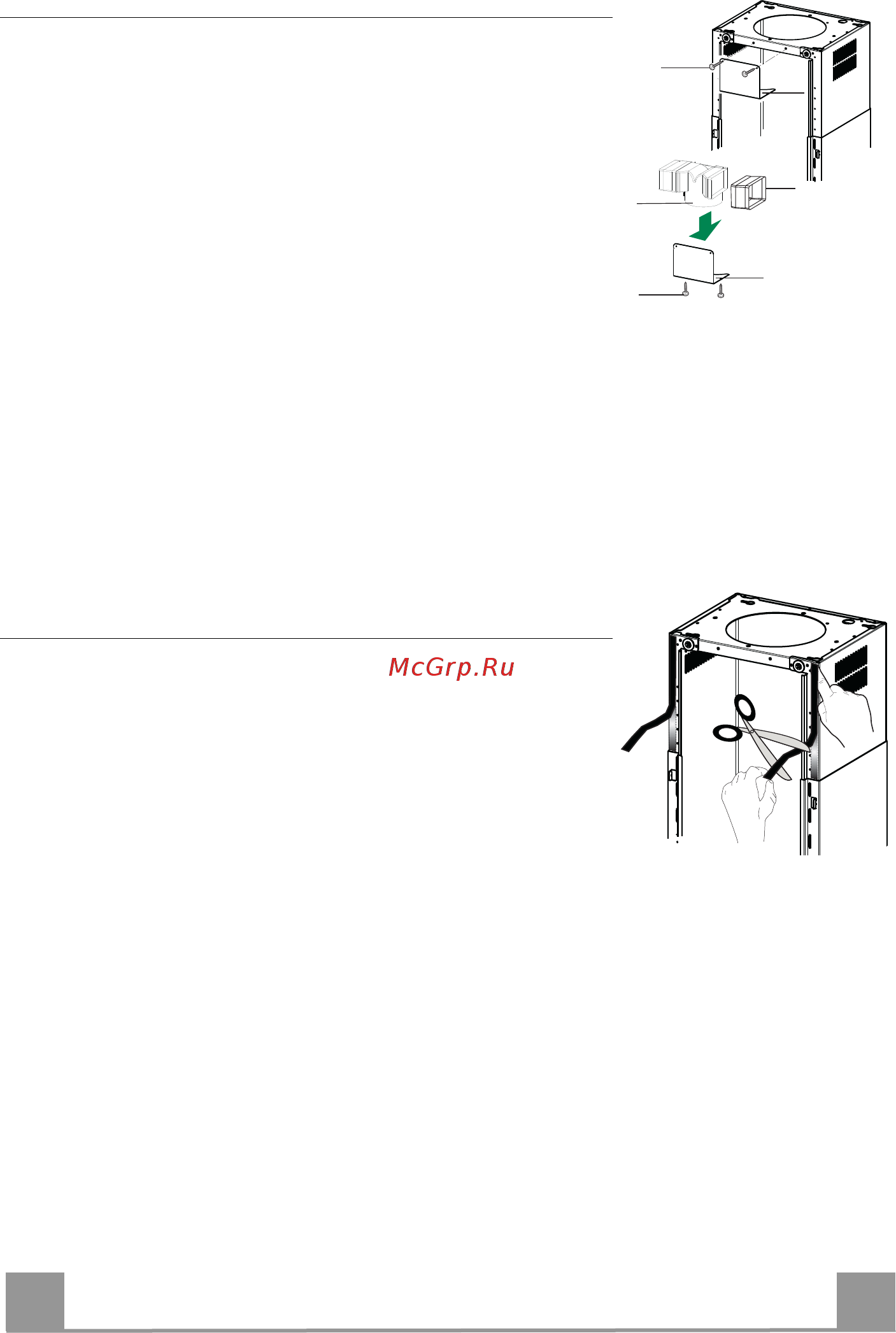

Выпуск воздуха из фильтрующей вытяжки

• Вставьте сбоку удлинители штуцера 14.1 в штуцер 15.

• Вставьте штуцер 15 в опорную скобу 7.3 и закрепите его

винтами.

• Прикрепите опорную скобу 7.3 винтами к верхней сторо-

не.

• Проверьте, чтобы выходы удлинителей штуцера 14.1

совпали с отверстиями дымохода как по горизонтали, так и

по вертикали.

• Соедините штуцер 15 с

выпускным отверстием в корпусе

вытяжки жесткой или гибкой трубкой ø 150 мм по

усмотрению монтажника.

• Проверьте наличие фильтров против запахов на

активированном угле.

7.3

12c

12e

14.1

Нанесение ленты Novastick

• Наложите ленту Novastick 16 на передний край верхней

части дымохода, начиная сверху и вплоть до начала

нижней части дымохода.
