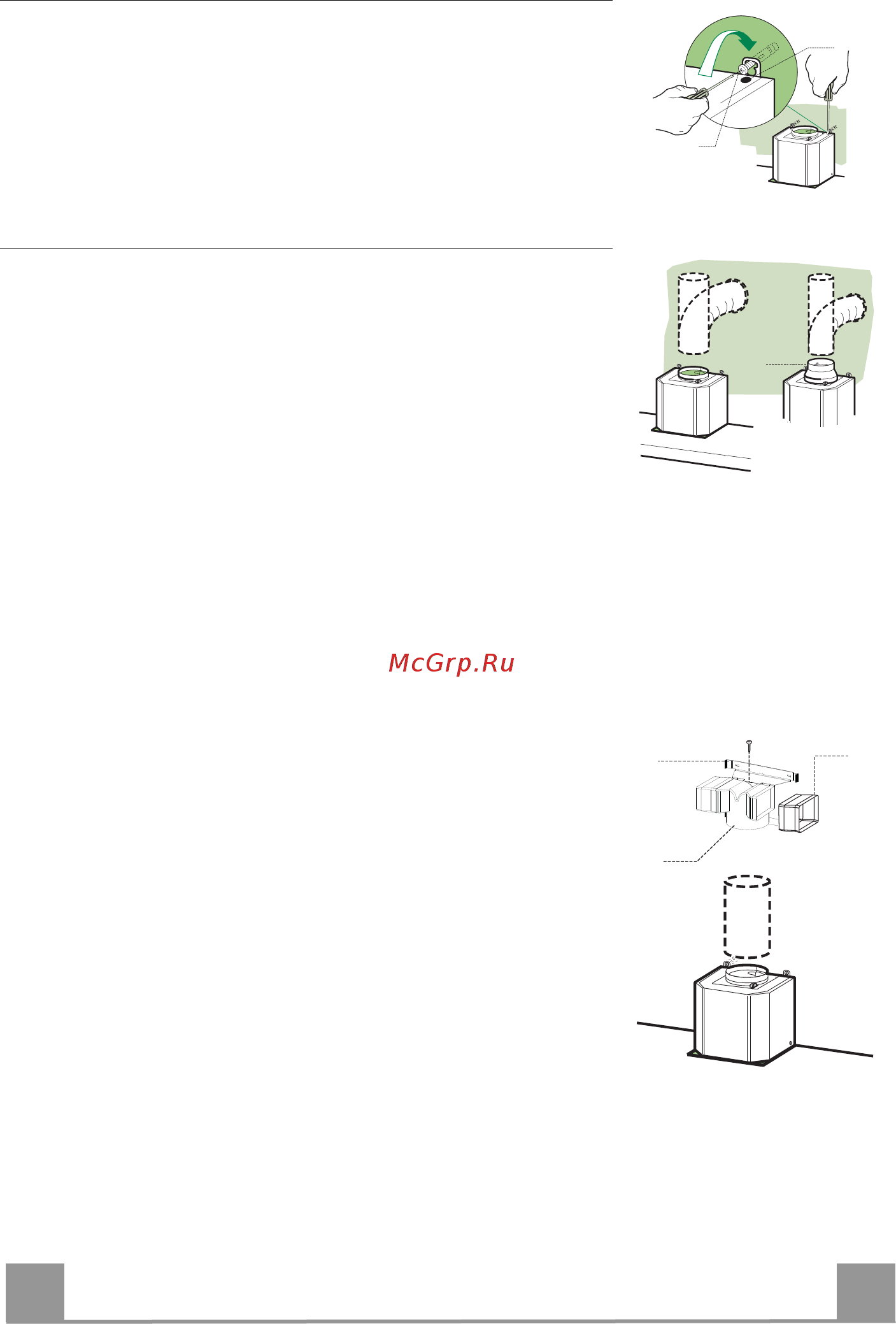

Установка корпуса вытяжки

• Прежде чем повесить корпус вытяжки, затянуть 2 винта

Vr, расположенные в точках навески вытяжки.

• Повесить корпус вытяжки на предназначенные винты 12a.

• Затянуть до конца опорные винты 12a.

• Винтами Vr выровнять корпус вытяжки

12a

Соединения

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпу-

скной трубой жесткой или гибкой трубкой диаметром 150

или 120 мм, тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в

выпускное отверстие корпуса вытяжки.

• Закрепить трубку соответствующими трубными зажима-

ми. Необходимый крепежный материал не

входит в ком-

плект.

• Вынуть фильтры от запахов на активном угле.

ø 120ø 150

ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ

• Вставить сбоку насадки патрубка 14.1 в патрубок 15.

• Вставьте соединитель 15 в опорную скобу 7.3, закрепив

его винтом.

• Проверить, чтобы выпускное отверстие насадок патрубка

14.1 совпало с отверстиями дымохода, как по горизонтали,

так и по вертикали.

• Соединить патрубок 15 с выпускным отверстием корпуса

вытяжки

жесткой или гибкой трубкой 150 мм, тип которой

может выбрать монтажник.

• Проверить наличие угольных фильтров.

ø 150

14.1

7.3
