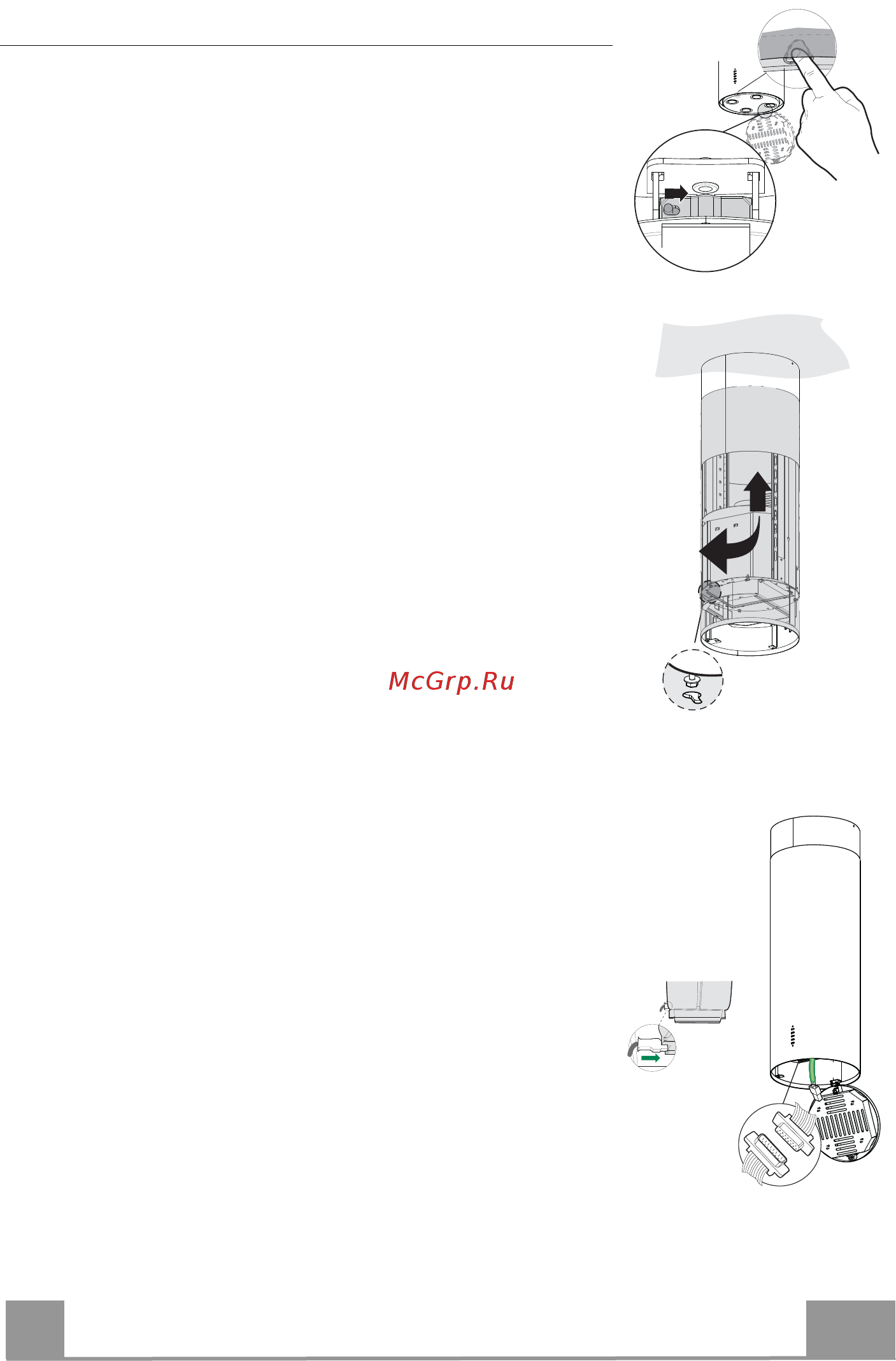

Установка дымохода и крепление корпуса вытяжки

При установке фильтрующей вытяжки повернуть дымоход

прорезями вверх, а при установке всасывающей вытяжки по-

вернуть его прорезями вниз.

• Вставить движением снизу вверх верхнюю часть дымохо-

да и закрепить его в верхней части к каркасу 2 снятыми

ранее винтами; при установке фильтрующей вытяжки про-

следить, чтобы прорези дымохода совпали с выходом пат-

рубка фильтрац

ии 15.

• Открыть осветительный прибор, потянув его на себя за

специальную выемку, отсоединить прибор от корпуса вы-

тяжки, сдвинув специальный стопорный штифт.

• Вынуть противожировой фильтр; для этого прижать его к

задней стороне вытяжки и одновременно надавить вниз.

• Если есть, вынуть фильтры против запахов на активном

угле.

• Прикрепить корпус вы

тяжки к каркасу 4 винтами 12f. Ос-

тавить не менее 4-5 мм свободного пространства между

головками винтов и плитой каркаса.

• Повесить корпус вытяжки на каркас и повернуть его влево

до упора, затем немедленно затянуть винты, чтобы преду-

предить случайное падение корпуса вытяжки.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

• Подключить вытяжку к электрической сети, установив

двухполюсный выключатель с минимальным разведением

контактов 3 мм.

• Проверить положение разъема кабеля питания в розетке

воздухоочистителя.

• Подключит

ь разъем устройств управления Cmd.

• Подключить разъем лампочек освещения Lux к специаль-

ной розетке, находящейся за крышкой осветительного

прибора.

• В фильтрующей вытяжке установить фильтр против запа-

хов на активном угле.

• Установить противожировой фильтр и затем осветитель-

ный прибор.

Cmd

Lux
