Smeg KR37XE [7/13] Установка

УСТАНОВКА

Сверление стены и крепление скоб

В слу

чае ус

тановки фильтрующей вытяжки следует иметь в виду, что между прибором и

верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10

см.

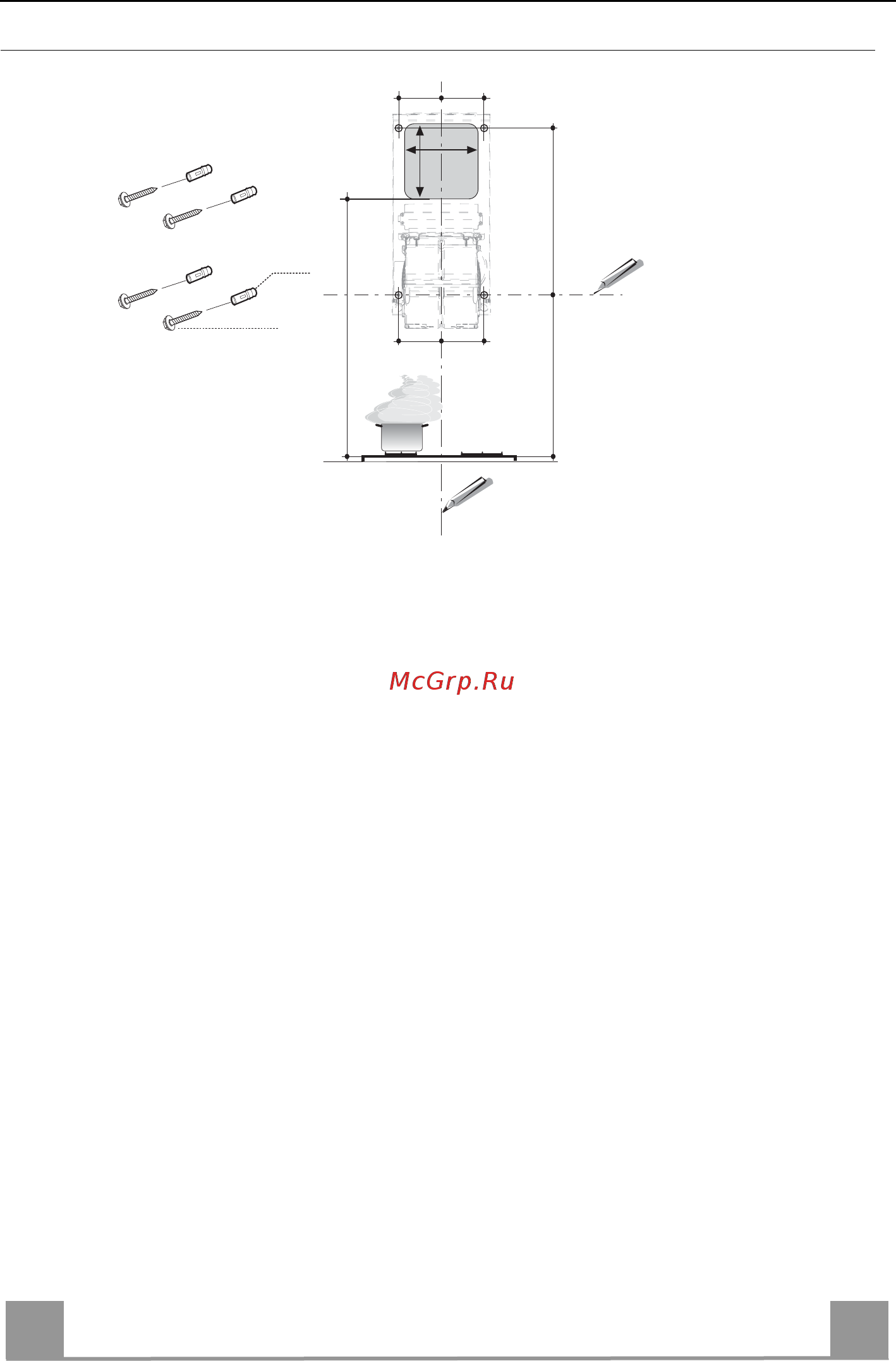

Провести на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка,

предусмотренного для установки вытяжки;

• вертикальную линию на рассто

янии не менее 1

050 мм над плитой;

• обозначить, как показано, установочную точку на расстоянии 100 мм справа от

прочерченной вертикальной линии;

• сделать то же самое с противоположенной стороны вертикальной линии и проверить,

чтобы точки находились на одном уровне;

• обозначить, как показано, установочную точку на расстоянии 390 мм над

проведенной горизонтальной линией и на расстоянии 100 мм справа от ве

ртикальной

линии;

• сделать то же самое с противоположенной стороны вертикальной линии и проверить,

чтобы точки находились на одном уровне;

• высверлить отверстия ø 10 мм в отмеченных точках;

• вставить в отверстия вкладыши 11;

12a

100 100

1050 390

1240

175

170

100 100
