12 13

Высоковольтное реле

Нормальное состояние Состояние после залива

Джампер № 1 ■

Джампер №1 отвечает за чувствительность проводных датчиков

«КЛАССИКА», подключенных к разъему № 0.

В системе предусмотрено 2 уровня чувствительности проводных дат-

чиков «КЛАССИКА». По умолчанию установлена максимальная чув-

ствительность.

В случае установки датчиков в помещении с повышенной влажностью

и связанными с этим частыми срабатываниями системы (реакция на

конденсат, повышенную запыленность и т.п.), необходимо уменьшить

чувствительность цепи, удалив перемычку с джампера «макс. чувств.».

Джампер № 2

■

Джампер № 2 отвечает за чувствительность проводных датчиков

«ЭКСПЕРТ», подключенных к разъемам № 1-5. Действует аналогично

джамперу № 1.

Джампер № 3

■

Джампер № 3 предназначен для служебного использования.

Джампер № 4 ■

Джампер № 4 предназначен для контроллеров серии «PRO» и отве-

чает за переключение между 2-мя режимами работы энергонезави-

симого реле.

Подключение внешних устройств к силовому энергонезависимому реле

с длительным изменением состояния (версия контроллера «ЭКСПЕРТ PRO»)*

Контроллеры серии «ЭКСПЕРТ PRO» поддерживают подключение насоса, электрокранов

220 В и т.п. Встроенное энергонезависимое реле с перекидным сухим контактом имеет 2 режи-

ма работы в зависимости от наличия перемычки на джампере № 4.

Режим 1 (перемычка установлена)

Режим 1 активирован по умолчанию и в основном предназначен для управления сторонними

кранами. В этом режиме энергонезависимое реле изменяет свое состояние после обнаружения

залива, а также при каждом нажатии кнопок «Закрыть» или «Открыть».

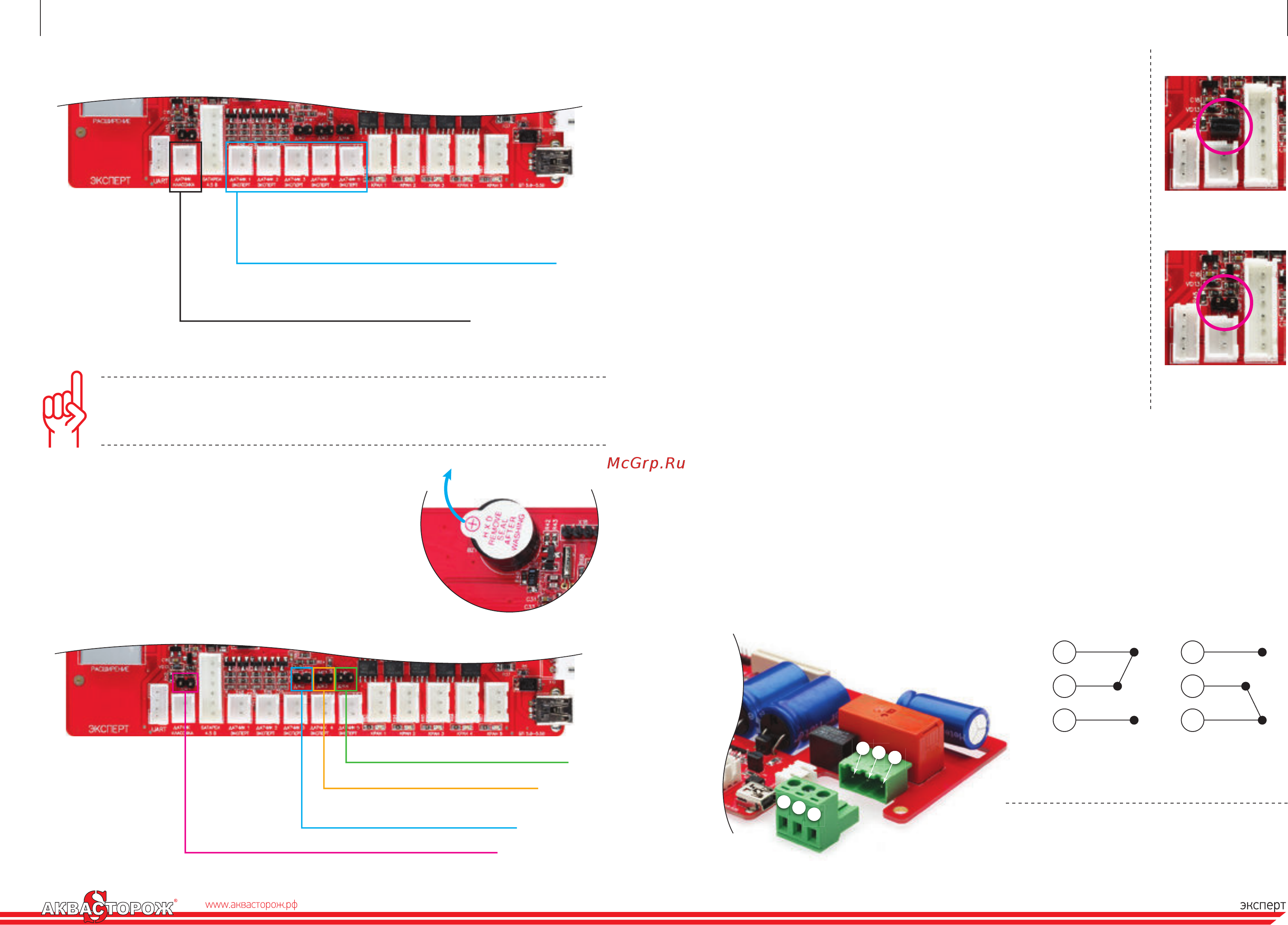

Разъемы датчиков контроллера «ЭКСПЕРТ»

Звуковая сигнализация

Если необходимо увеличить громкость звуковой сигнали-

зации, пинцетом снимите защитную наклейку со звукового

излучателя (находится в левом верхнем углу платы).

Джамперы

■ ■ ■ ■

Представляют собой двухконтактные разъемы,

каждый из которых имеет свою функцию.

Разъем № 0* не имеет автоматического контроля обрыва.

Предназначен для датчиков серии «КЛАССИКА».

Имеет возможность разветвленной схемы подключения датчиков.

* Разъем № 0 в контроллере может быть белого или красного цвета

Разъемы № 1-5 имеют автоматический контроль обрыва цепи.

Предназначены для подключения отдельных датчиков серии «ЭКСПЕРТ»

или цепей датчиков «КЛАССИКА» с датчиком «ЭКСПЕРТ» на конце.

Разъемы

для подключения

датчиков на плате

контроллера «ЭКСПЕРТ»

Джампер №1 – максимальная чувствительность датчиков «КЛАССИКА»

Джампер №2 – максимальная чувствительность

датчиков «ЭКСПЕРТ»

Джампер №3 – для служебного использования

Джампер №4 – силовое энергонезависимое реле

ВАЖНО! Контроллер фиксирует информацию о наличии датчиков «ЭКСПЕРТ» в тече-

ние 5 секунд после их подключения. При функционировании системы контроллер об-

менивается с датчиками «ЭКСПЕРТ» сигналом, контролируя их присутствие.

Максимальная

чувствительность

– перемычка установлена

Джампер №1

■

Минимальная

чувствительность

– перемычка удалена

*любой базовый контроллер серии «ЭКСПЕРТ» может быть

усовершенствован до версии «PRO» путем установки сило-

вого реле и клеммника. Для апгрейда базового контроллера

«ЭКСПЕРТ» до версии «ЭКСПЕРТ PRO» обратитесь к произ-

водителю.
