14 15

Режим 2 (перемычка удалена)

Режим 2 активируется при удалении перемычки с джампера № 4 и в основном предназначен

для включения/выключения активных устройств (насос, сигнализация и др.). В этом режиме

энергонезависимое реле не реагирует на кнопки «Закрыть» или «Открыть» и меняет свое со-

стояние только после обнаружения залива. Восстановление исходного состояния реле проис-

ходит при нажатии кнопок «Закрыть» или «Открыть».

Подключение внешних устройств

к базовому контроллеру

Базовые контроллеры «ЭКСПЕРТ» имеют встроенное низ-

ковольтное реле (макс. 24 В, 1 А). К выходам низковольт-

ного реле допускается подключение систем сигнализа-

ции, GSM-пейджеров и прочих слаботочных систем.

Для подключения мощных устройств с напряжением пи-

тания до 220 В необходимо использовать силовое реле

(см. выше, версия PRO).

Слаботочное реле изменяет свое состояние при заливе

датчиков. Состояние контактов реле изменяется ровно

на 2 секунды, после чего реле возвращается в исходное

состояние:

1. Нормальное (исходное) состояние – контакты 1 и 2 разомкнуты, 2 и 3 замкнуты;

2. Первые 2 секунды после обнаружения потопа – контакты 1 и 2 замкнуты, 2 и 3 разомкнуты.

Поддержка дополнительных устройств (приобретаются отдельно)

Любой контроллер «Аквасторож» серии «ЭКСПЕРТ» поддерживает следующие дополнитель-

ные устройства:

Радиобаза «Аквасторож»

Подключается к базовому контроллеру

«ЭКСПЕРТ» для работы с беспроводными

датчиками. База поддерживает 8 радиодат-

чиков, возможно расширение до 20 радио-

датчиков. Высокая дальность связи и полный контроль состояния датчиков. Индивидуальная

индикация состояния каждого беспроводного датчика. Защита от потери датчиков и разряда

батарей датчиков. Супердолгая работа датчиков от батарей – 5 лет в режиме ожидания!

Дополнительный батарейный блок

Батарейный блок предназначен для увели-

чения времени автономной работы системы.

Каждый дополнительный батарейный блок

увеличивает время автономной работы про-

водной системы «Аквасторож ЭКСПЕРТ» на

3 года.

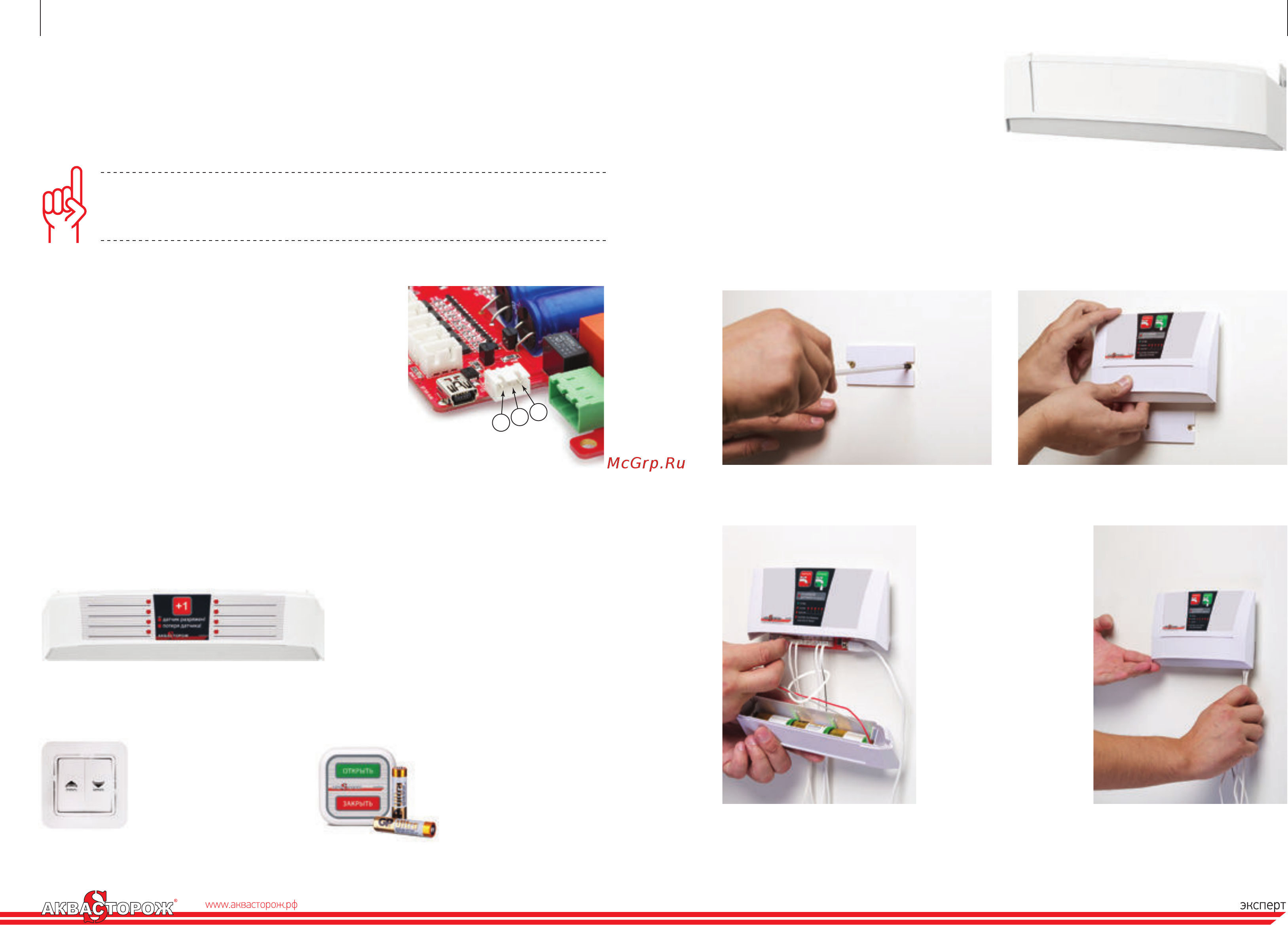

Монтаж контроллера «Аквасторож»

Контроллер можно монтировать в помещениях с максимальной влажностью 70%.

Не рекомендуется монтировать контроллер в ванных комнатах! Допускается монтировать

контроллер внутри сантехшкафа, расположенного в ванной комнате.

ВАЖНО! Вне зависимости от наличия перемычки на джампере № 4

■ состояние сило-

вых реле не изменяется при выключении системы, а также при полном разряде батарей

или ИБП. Максимальное переключаемое напряжение 220 В, максимальный ток 16 А.

Проводная кнопка

Пульт дистанционного

управления состоянием

кранов.

Позволяет дистанционно

открывать/закрывать

краны и отправлять

систему в «Сон».

Радиокнопка

Пульт дистанционного

управления состоянием

кранов.

Дает возможность откры-

тия/закрытия кранов по

радиоканалу (совместно

с радиобазой «Аквасто-

рож»).

Дополнительный батарейный блок

Просверлить отверстия для двух винтов

(саморезов), прикрутить к стене пластину.

Вставить контроллер в пластину.

Подключенные

провода кранов

и датчиков затянуть

специальным хомутом,

который имеется

в комплекте.

Провод от блока питания

затягивать хомутом

не следует!

⇠

Контроллер

готов к работе

⇢

Низковольтное реле
