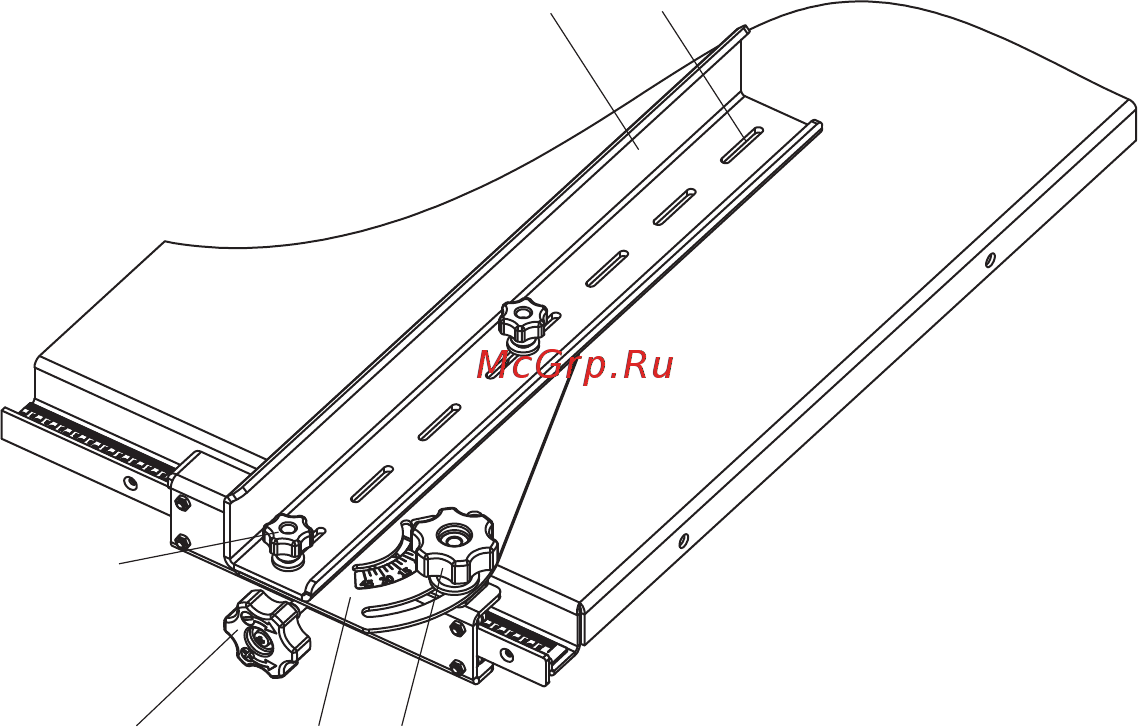

7 1 1 Установка и настройка направляющей линейки рис 8 Направляющая линейка предназначена для ориентирования обрабатываемой относительно пильного диска и обеспечивает прямолинейное перемещение заготовки заготовки Направляющая линейка может перемещаться вдоль кромки пильного стола После выставления необходимого размера по шкале 2 рис 7 направляющая линейка фиксируется ручкой 1 рис 8 Для изменения угла поворота направляющей линейки расфиксируйте поворотный кронштейн 2 ручкой 3 и поверните на необходимый угол зафиксируйте установленный угол При установке направляющей линейки для поперечной распиловки под углом переустановите упор линейки 4 так чтобы пильный диск не мешал свободному перемещению линейки по плоскости Для этого необходимо вывернуть ручки 6 и переместить упор линейки по пазам 5 зафиксировать новое положение ручками 6 Рисунок 8 Регулировка положения направляющей линейки 7 ручка 2 кронштейн 3 ручка 4 упор линейки 5 паз 7 1 2 Установка глубины пропила рис 5 Для этого необходимо расфиксировать стопорную гайку 10 с помощью маховика 11 установить по шкале 1 рис 7 указатель на необходимую глубину пропила зафиксировать стопорную гайку 10 7 1 3 Установка угла наклона пильного диска рис 5 Для этого необходимо расфиксировать ручку 12 с помощью рукоятки 13 установить по шкале 3 рис 7 указатель на необходимый угол наклона пильного диска зафиксировать ручку 12 7 2 Фрезерование дисковой фрезой СВ5 2400 рис 9 Перед началом работы следует произвести подготовку и наладку станка снять стенку 1 снять пильный диск и расклинивающий нож снять кожух 5 рис 11 установить стенку 5 установить дисковую фрезу 4 и прижать обратной стороной фланца 3 и зафиксировать болтом 2 установить ширину и глубину фрезерования аналогично пилению п п 7 1 2 13
