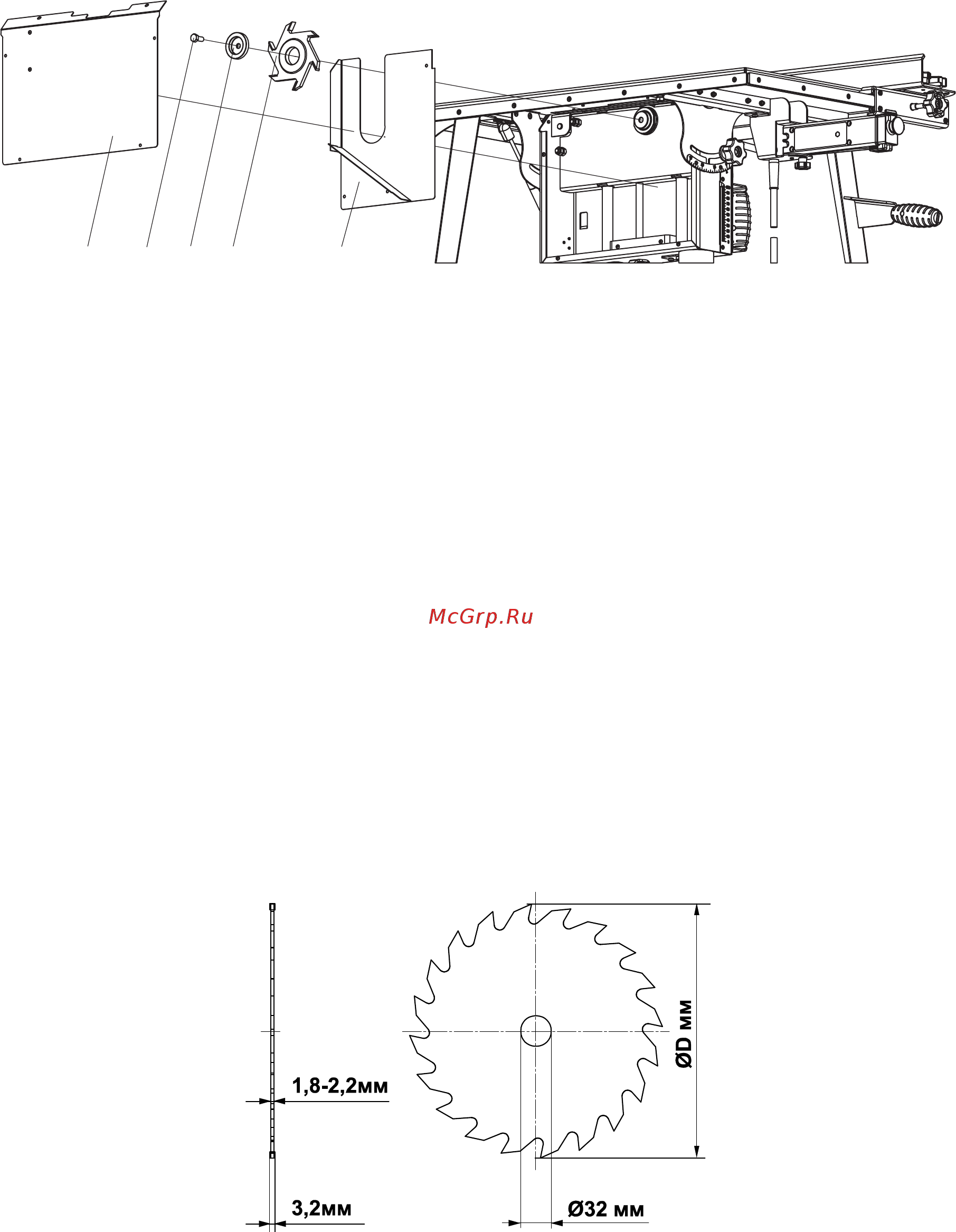

Рисунок 9 Установка дисковой фрезы 7 стенка 2 болт 3 фланец 4 дисковая фреза 5 стенка 8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ С целью поддержания станка в постоянной технической исправности и готовности к работе проводят ежесменное техническое обслуживание ЕТО ЕТО ежесменное техническое обслуживание включает внешний осмотр чистку станка Внешний осмотр включает в себя проверку целостности кабеля защитных кожухов Чистка включает удаление щеткой или пылесосом пыли стружки опилок с поверхностей и деталей станка Текущий ремонт станка производится только специализированным предприятием 8 1 Замена пильного диска Для данного станка рекомендуется применять пильные диски с твердосплавными пластинами рис 10 При установке пильного диска необходимо соблюдать направление вращения Направление зубьев пильного диска должно совпадать с направлением стрелки на защитном кожухе расклинивающего ножа 3 рис 1 Рисунок 10 Диск пильный 8 2 Замена приводного ремня рис 11 Для этого необходимо опустить механизм привода пильного диска в нижнее положение снять нижний защитный кожух пилы 1 снять пильный диск 4 снять расклинивающий нож с защитным кожухом 6 снять кожух 5 снять пружину натяжения ремня со стороны двигателя рис 12 14
