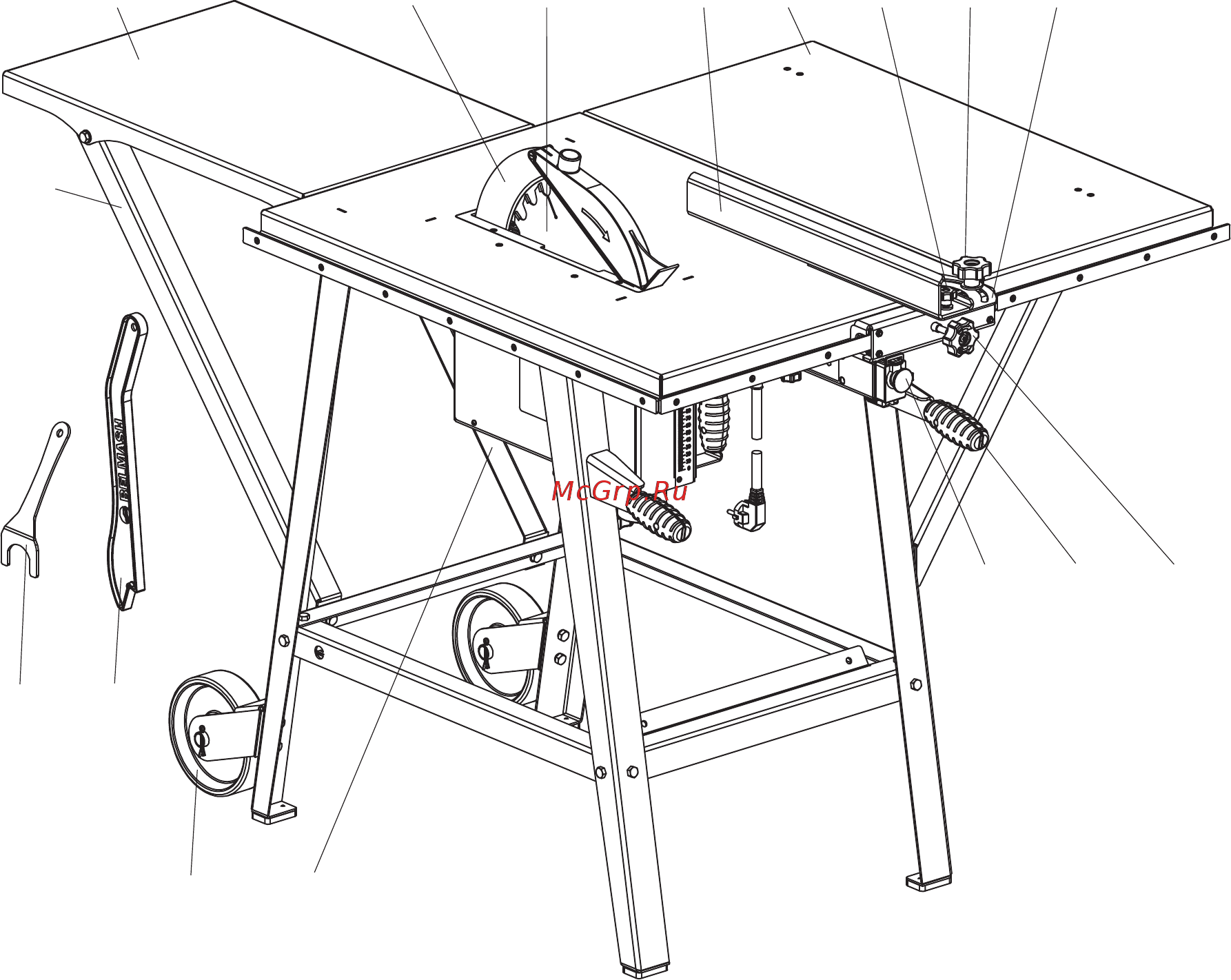

Рисунок 1 Общий вид станка 7 выключатель 2 направляющая линейка 3 расклинивающий нож с защитным кожухом 4 толкатель 5 задний стол 5А опора правая 5Б опора левая 6 боковой стол 7 колесо 8 ручки 9 пильный диск 10 ручка 11 поворотный кронштейн 12 ручка 13 ручка 14 ключ Пильный диск 9 станка имеет возможность регулировки по высоте и наклона под углом до 45 Выключатель 1 станка имеет специальную защиту от непроизвольного включения станка и установлен на подвижном кронштейне поворачивающемся так чтобы обеспечить доступное и безопасное включение выключение станка Для ориентации заготовки относительно пильного диска дисковый фрезы и обеспечения ее прямолинейного движения станок оснащен направляющей линейкой 2 Направляющая линейка может переустанавливаться и использоваться для поперечной распиловки под углом С целью предотвращения заклинивания пильного диска во время реза в конструкции станка предусмотрен расклинивающий нож с защитным кожухом 3 В конструкции станка имеются колеса 7 и ручки 8 для удобного перемещения станка Для безопасной работы с короткими и узкими заготовками используется толкатель 4 входящий в комплект поставки станка Станок оборудован мерной шкалой указывающей глубину пропила и ширину распиливаемой заготовки При распиловке широкоформатных заготовок на станок могут устанавливаться задний стол 5 и боковой стол 6 увеличивающие площадь пильного стола станка Боковой стол 6 в комплект поставки станка не входит приобретается дополнительно 8
