Smeg SIM592B [8/13] Руководство по эксплуатации
RU107
Подсоедините желто-зеленый заземляющий провод к клемме с символом .
Этот провод должен быть длиннее остальных проводов.

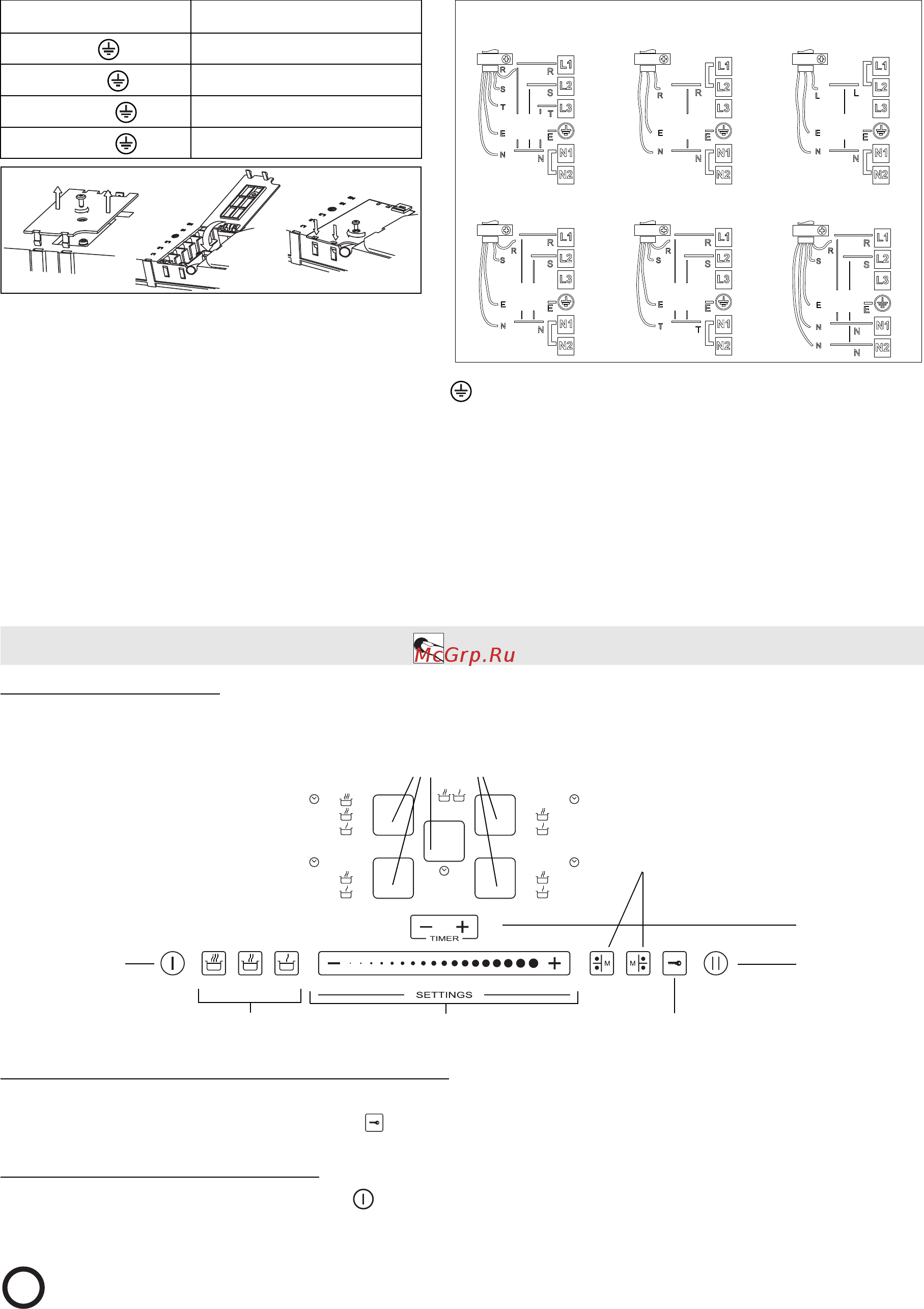

1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Удалите около 70 мм изоляционной оболочки с кабеля электропитания.
3. Удалите около 10 мм оболочки проводов. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
4. Закрепите кабель электропитания с помощью кабельного зажима.
5. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
Выполните фиксированное подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием 3 мм между
разомкнутыми контактами.
Описание панели управления
В панели предусмотрены сенсорные кнопки: при пользовании достаточно нажать на кнопку с соответствующим символом (сильное усилие при этом не
требуется).
Использование впервые/после сбоя подачи электроэнергии
После подключения варочной панели к электрической сети панель управления находится в заблокированном состоянии (индикатор над кнопкой включен).
Чтобы разблокировать панель управления, нажмите кнопку на 3 секунды. При этом индикатор погаснет, и станет возможным пользование варочной
панелью в нормальном режиме.
Включение/выключение варочной панели
Чтобы включить варочную панель, следует нажать кнопку примерно на 2 секунды: при этом загорится индикатор над кнопкой, и появятся штрихи
внутри окружностей, обозначающих границы зон нагрева.
Чтобы выключить панель, нажмите и держите нажатой эту же кнопку до тех пор, пока не погаснет дисплей. При этом происходит выключение всех зон нагрева.
Провода Число x размер
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1,5 мм
2
380-415 В 3N ~ +
5 x 1,5 мм
2
380-415 В 2N ~ +
4 x 1,5 мм
2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Если в течение 10 секунд после включения не была выбрана ни одна функция, варочная панель выключается автоматически.
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
380-415 В 3N ~ 220-240 В ~
Великобритания и Австралия
220-240 В ~
380-415 В 2N ~
220-240 В 3 ~
(только для Бельгии)
380-415 В 2N ~
(только для Голландии)
CBA
Выбор и включение зоны нагрева
Включение/
выключение
варочной панели
Установка времени
на счетчике минут
Переключение
варочной панели в
режим ожидания
Сенсорная шкала Блокировка панели управленияВключение автоматических режимов
Чтобы выбрать функцию Multi-zone
i
