4.2 
4.2.1    «-12» . 06:
)  ,   XT3  ;
)     QF1,     
;
)      1  , 
 ( 1/6,7,8, ё    , – «+»; 
1/3,4,5, ё    , – «-»);
!
     220  QF1
     «»

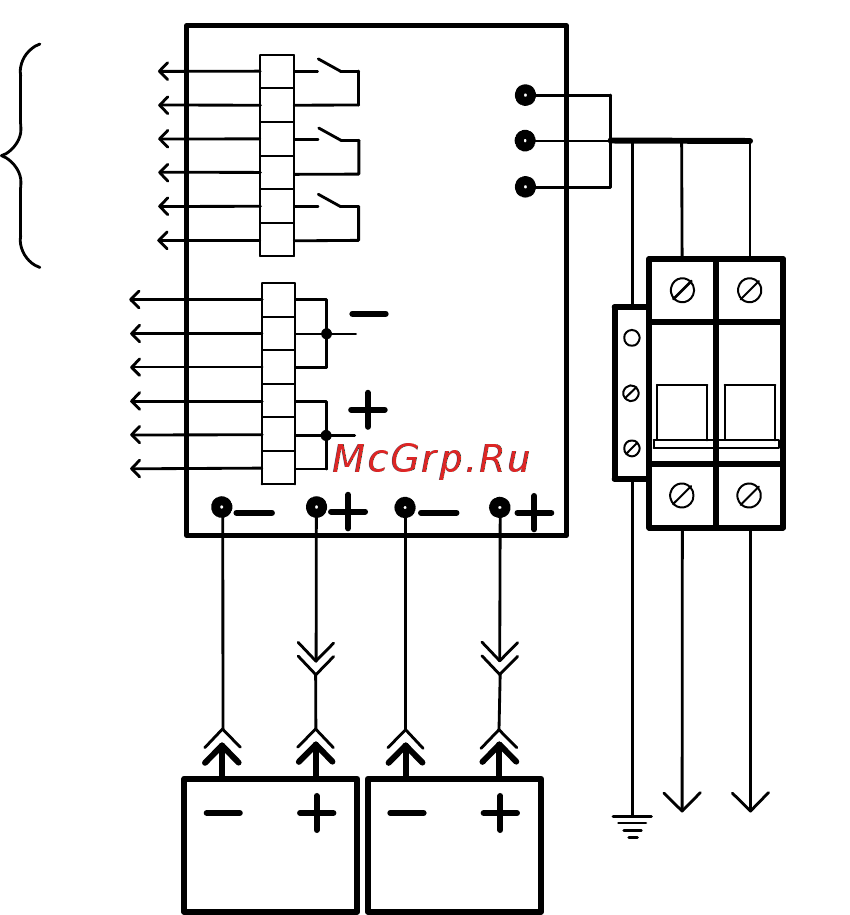

«».    . 2.
Прча –    – 6 .  
      8 (2  
  1 ,     ё
)    , ,
  ..
!
 2
  
  
 
   
   
 .
Паа
XT2
)   -
  
 , 
  
  
1, 2 3 (. 2) 
 .
4.2.2  
,  :
1)   
220 ( QF1) –
0,75…2,5 
2
 
   1…2 
  ;
2)    ( 1) – 0,75…2,5 
2
 
   1…2    , ё
        
(    ).
      
   .01   .02   «».
Ка
ыход
13,7 ; 6
За
QF1
X2
XT3
Фаа
На
2
X1
7
8
3
4
5
6
+
+
+
0V
220 , 50 
0V
0V
XT1
X4
1
X3
1
2
3
4
5
Кю
«»
Кю
«»
а 80 , а 50 
6
С
Кю
«С»
LN
13
2
4
2
4
3
1
X7
С
Ка
X8
X5
X6
-12 . 06 АЦД.436534.001-12 ЭT .8 АЦД.5003-13  10.01.2013
6

Содержание

Похожие устройства

4 2 Подключение 4 2 1 Согласно схеме соединений РИП 12 исп 06 а заземлить РИП соединив колодку ХТЗ с контуром заземления б подключить сетевой кабель к автомату QF1 при этом автомат должен быть выключен в подключить нагрузку к выходной клеммной колодке ХТ1 на плате соблюдая полярность контакты ХТ1 6 7 8 соединённые между собой на плате контакты ХТ1 3 4 5 соединённые между собой на плате ВНИМАНИЕ При подключении внешнего питающего напряжения 220 В к автомату QF1 необходимо соблюдать правильность подключения проводов фаза и нейтраль Подключение производить в соответствии с рис 2 Примечание Номинальный ток нагрузки 6 А Допускается кратковременная работа РИП при токе нагрузки до 8 А 2 мин с интервалом не менее 1 ч при наличии напряжения в сети и подключённых батареях при включении звуковых оповещателей АСПТ исполнительных механизмов и т п ВНИМАНИЕ При длительной работе с током нагрузки выше номинального прекращается заряд батарей и начинается их разряд даже при наличии сетевого напряжения г для организации дистан ционной сигнализации наличия сетевого напряжения выходного напряжения и напряжения АБ подключить выходы оптореле К1 К2 и КЗ рис 2 к шлейфам сигнализации приборов 4 2 2 Рекомендуемые сечения проводов подключаемых к РИП 1 для подключения к сети 220 В автомат рГ 1 0 75 2 5 мм2 для многожильных проводов или диаметром 1 2 мм для одножильных проводов 2 для подключения нагрузки клеммник ХТ1 0 75 2 5 мм2 для многожильных проводов или диаметром 1 2мм для одножильных проводов с учётом максимального падения напряжения на проводах при максимальном токе нагрузки минимально допустимого напряжения на нагрузке При подключении нескольких нагрузок рекомендуется использовать блоки защитные коммутационные БЗК исп 01 или БЗК исп 02 производства НВП Болид 6 РИП 12 исп 06 АЦДР 436534 001 12 ЭТ Из и 8 АЦДР 5003 13 от 10 01 2013
