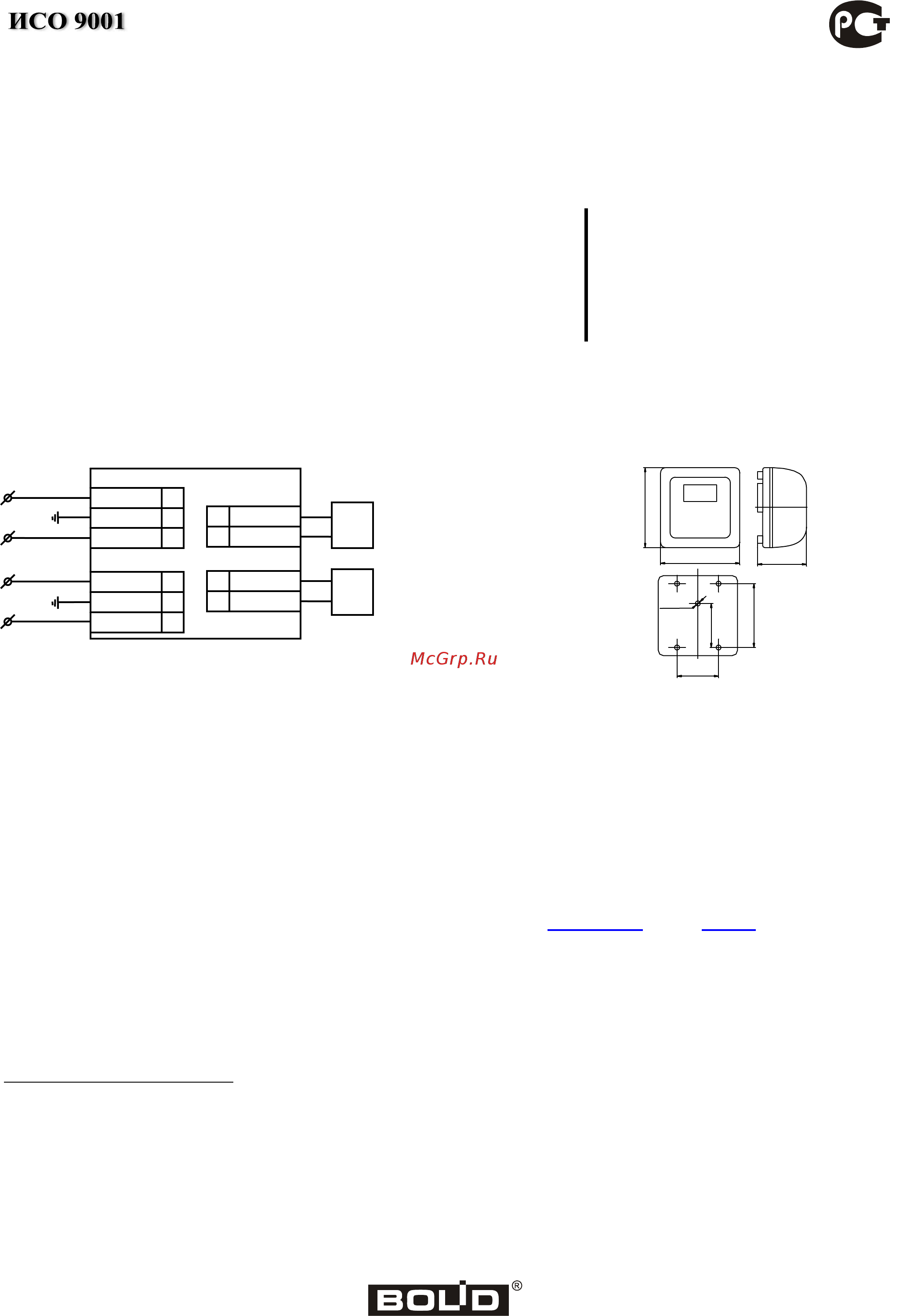

БЛОК ЗАЩИТЫ ЛИНИИ Этикетка ИСО 9001 АЦДР 426475 001 ЭТ БЗЛ БЗЛ 01 МЕ61 1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1 1 Общие сведения Блоки защиты линии БЗЛ АЦДР 426475 001 и БЗЛ 01 АЦДР 426475 001 01 в дальнейшем блок применяются в системах связи и охранно пожарной сигнализации и предназначены для защиты слаботочных сигнальных цепей приборов шлейфов сигнализации линий интерфейса и т п от высокочастотных и импульсных помех наведённых перенапряжений разрядов молний а также от высокого напряжения которое может возникнуть при замыкании слаботочных цепей на цепи силового кабеля Блок выпускается в двух исполнениях БЗЛ и БЗЛ 01 Блок не вносит ослабление сигнала на частоте 18 кГц Блок рассчитан на непрерывную круглосуточную работу Блок является восстанавливаемым контролируемым обслуживаемым 1 2 Основные технические данные 1 3 Комплектность 1 Количество подключаемых линий 1 БЗЛ 01 2 БЗЛ 2 Вносимое сопротивление не более 5 Ом 3 Вносимая ёмкость не более 500 пФ 4 Вносимая индуктивность не более 82 10 мкГн 5 Допустимый ток и напряжение линии 0 1 А 100 В 6 Допустимое напряжение между каналами 200 В только для БЗЛ 7 Температура окружающего воздуха от 233 до 323 К от минус 40 до 50 C 8 Относительная влажность воздуха до 93 при температуре 40 C 9 Габаритные р азмер ы 7 5x7 5x46 мм 10 Масса не более 0 1 кг В комплект поставки блока входит блок 1 шт этикетка 1 экз шуруп 1 3x25 016 ГОСТ 1144 80 3 шт дюбель 6x30 3 шт упаковка 1 шт 2 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 2 1 Схема внешних соединений На рисунке 1 показана схема электрическая подключения при общей проверке блока л А1 А5 Х1 1 Земля 2 1 Выход А Вход Б 3 2 Выход Б Вход В 1 1 Выход В Земля 2 2 Выход Г Вход Г 3 Х4 А2 л АЗ Х2 Вход А ХЗ А4 А1 А2 линии связи АЗ А4 защищаемые абонентские устройства А5 блок защиты линии В исполнении БЗЛ 01 отсутствуют клеммные колодки ХЗ и Х4 и соответственно не подключаются линия А2 и устройство А4 Рисунок 1 2 2 Монтаж блока На рисунке 2 приведена разметка для крепления блока Подключение цепей линий защищаемых устройств и земли производить в соответствии с рисунком 1 3 ГАРАНТИИ ИЗГОТОВИТЕЛЯ ПОСТАВЩИКА 3 1 Средний срок службы устройства не менее 10 лет 3 2 Гарантийный срок эксплуатации 18 месяцев со дня ввода блока в эксплуатацию но не более 24 месяцев со дня выпуска изготовителем 3 3 При направлении изделия в ремонт к нему обязательно должен быть приложен акт с описанием возможной неисправности Рекламации направлять по адресу 141070 Московская область г Королёв ул Пионерская 4 ЗАО НВП Болид Тел факс 495 775 71 55 многоканальный 777 40 20 516 93 72 E mail info й bolid ru http bolid ru 4 СВЕДЕНИЯ О СЕРТИФИКАЦИИ 4 1 БЗЛ БЗЛ 01 имеет сертификат соответствия функциональному назначению РОСС RU ME61 B07418 4 2 Производство БЗЛ БЗЛ 01 имеет сертификат соответствия ГОСТ Р ИСО 9001 2008 POCC RUnK32 K00104 5 СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И УПАКОВЫВАНИИ Устройство БЗЛ БЗЛ 01 заводской номер соответствует требованиям ненужное зачеркнуть АЦДР 426475 001 ЭТ признано годным для эксплуатации и упаковано ЗАО НВП Болид Ответственный за приёмку и упаковывание ОТК ФЛ О число месяц год BOIJD БЗЛ БЗЛ 01 АЦДР 426475 001 ЭТ Изм 8 АЦДР 5395 13 от 10 07 2013
