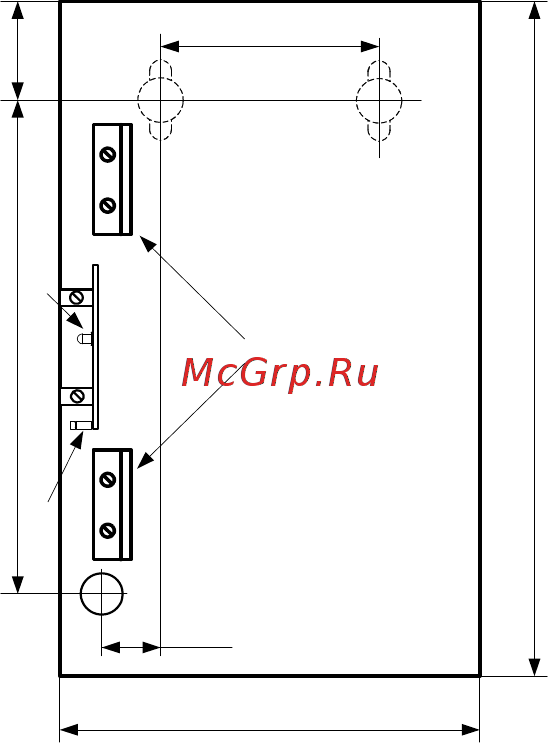

1 3 Комплект поставки 1 Бокс 2 Этикетка АЦДР 426491 002 01 ЭТ 3 Шуруп 1 5x70 019 ГОСТ 1144 80 с дюбелем 4 Перемычка ХР2 джампер 5 Упаковка 1 шт 1 экз 3 шт 1 шт 1 шт 2 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 2 1 Меры безопасности 2 1 1 Монтаж установку техническое обслуживание производить только при отключённом сетевом напряжении от прибора к которому подключается Бокс 2 1 2 При установке и подключении АБ необходимо соблюдать осторожность Не допускайте замыкания выходных клемм между собой и на металлический корпус Бокса 2 1 3 Монтаж и техническое обслуживание должны производиться лицами имеющими квалификационную группу по технике безопасности не ниже третьей 2 2 Порядок установки и подготовка к работе 2 2 1 Бокс устанавливается на стенах или других конструкциях охраняемого помещения вблизи источника питания к которому он подключается на расстоянии не более 1 метра Габаритно установочные размеры указаны на рис 1 2 2 2 Крепление Бокса осуществляется в трёх точках с помощью шурупов входящих в комплект поставки 2 2 3 Ослабить крепление кронштейнов 2 2 4 Порядок подключения к РИП схема Рис 2 1 Подключить провода кабеля идущего от интерфейсного разъема ХТ1 Бокса к соответствующим клеммам РИП согласно схеме приведенной на Рис 2 Неиспользуемые провода заизолировать 2 Подключить к клеммам одну АБ соблюдая полярность провод красного цвета подключается к положительному выводу АБ Проверить согласно таблице индикации статус подключенной АБ 3 Зафиксировать положение АБ с помощью кронштейна и затянуть винты 4 Установить вторую АБ на нижний аккумулятор и повторить пункты 2 и 3 5 Подключить клеммы выходного кабеля соблюдая полярность непосредственно к выводам АБ которая устанавливается в источник питания РИП т е параллельно клеммам источника питания см рис 2 6 Подключить сетевое напряжение к источнику питания РИП 7 Через 1 минуту замкнутся контакты реле на плате Бокса и АБ подключатся к выходу 8 Если соединения сделаны правильно то по истечении 3 х минут РИП установит связь с Боксом и отобразит результаты тестирования АБ В случае успешного тестирования индикатор БОКС на РИП должен быть включен непрерывно 9 Закрыть крышку Бокса и завинтить два боковых винта ВНИМАНИЕ При эксплуатации необходимо использовать АБ одной фирмы изготовителя Допускается эксплуатация Бокса с одной АБ В этом случае подключаться она должна к клеммам платы АБ 1 2 2 5 Порядок подключения к другом источникам питания и внешним устройствам схема рис З 1 Подключить провода кабеля идущего от интерфейсного разъема ХТ1 Бокса к соответствующему клеммам внешнего контролирующего устройства КУ согласно схеме приведенной на Рис З Резисторы Я1 Д2 могут быть в пределах 4 7 30 кОм и выбираются пользователем в зависимости от характеристик КУ например из состава ЗИП КУ 2 Установить на плату перемычку ХР2 из состава ЗИП Бокса 3 Повторить 2 2 4 2 2 2 4 7 2 2 4 9 2 Бокс 12 34 М5 Р Бокс 12 исп 01 АЦДР 426491 002 01 ЭТизм 1 АЦДР 5434 13 от 24 07 2013
