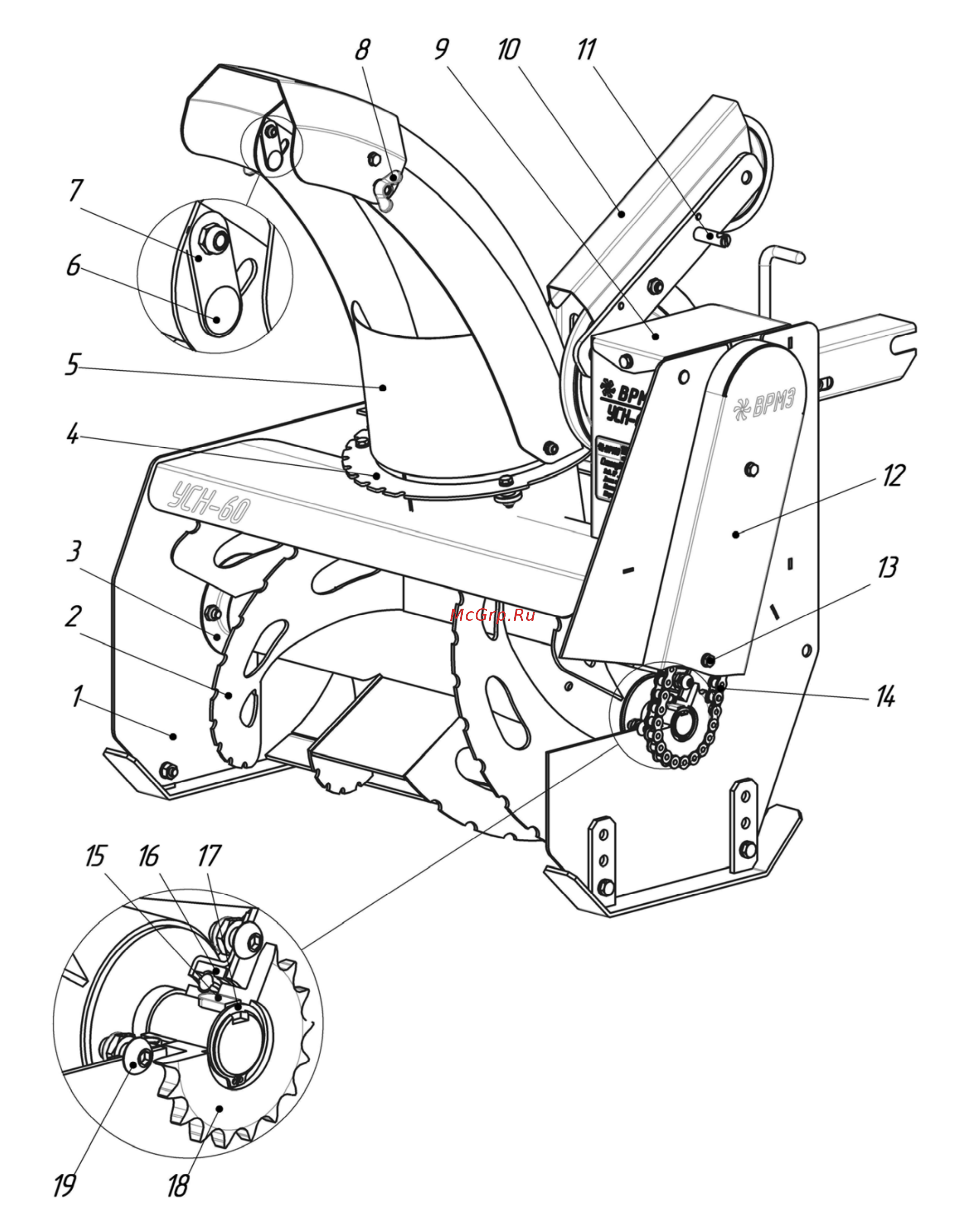

Рис.1 Снегоуборщик УСН-60. Общий вид

1.Корпус снегоуборщика; 2.Шнековый вал; 3.Корпус

подшипника шнекового вала; 4.Фланец поворотный;

5.Экран малый; 6.Болт М8х 20 с полукруглой головкой;

7.Планка накладная; 8.Гайка барашковая; 9.Крышка

верхняя; 10.Кожух клиноременной передачи; 11.Упор

оболочки троса; 12.Кожух цепной передачи; 13.Болт

М6х30 крепления кожуха; 14.Передача цепная (цепь ПР-12,7-1820-2 ГОСТ 13568-97);

15.Шпонка 7х8х16; 16.Подшипник 180205 ГОСТ 8882-81; 17.Кольцо стопорное; 18.Звездочка

цепная z14; 19.Ви

нты крепления шнекового вала.
