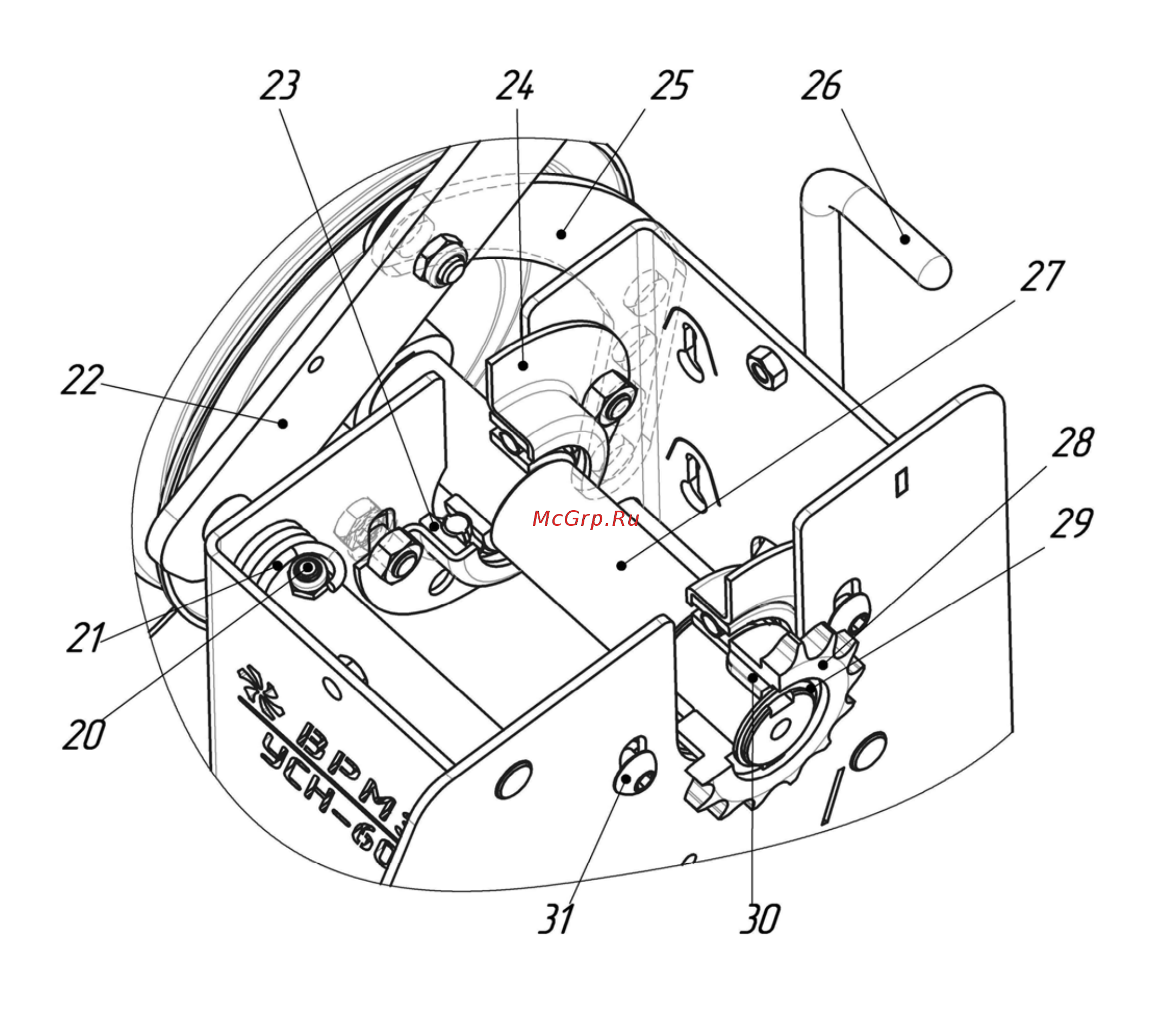

Рис.2 Снегоуборщик УСН-60. Узел промежуточного вала

20.Болт М6х25 с гайкой; 21.Пружина возвратная; 22.Рычаг натяжного шкива; 23.Подшипник

180205 ГОСТ 8882-81; 24.Корпус подшипника; 25.Тяга; 26.Рукоятка включения ременного

привода; 27.Вал промежуточный; 28.Звездочка цепная z18; 29.Кольцо стопорное; 30.Шпонка

7х8х16; 31.Винты крепления промежуточного вала.

Экран 44 крепится к корпусу 1 с помощью фасонных шайб 47 и болтов с гайками

45. Для правильной сборки экрана с корпусом мо

гут устанавливаться регулировоч-

ные шайбы 46.

В верхней части поворотного экрана 44 установл

ен козырек 43, с помощью кото-

рого регулируется дальность и траектория отбрасывания снега.

Фиксация козырька 43 в требуемом положении осуществляется с помощью ба-

рашковых гаек 8 и накладных планок 7, предотвращающих проворачивание бо

лтов

с полукруглой головкой 6 при закручивании барашковых гаек 8.

С передней стороны экрана 44 предусмотрена установка малого экрана 5 для

более полно

го направления снежной массы в сторону выброса снега.
