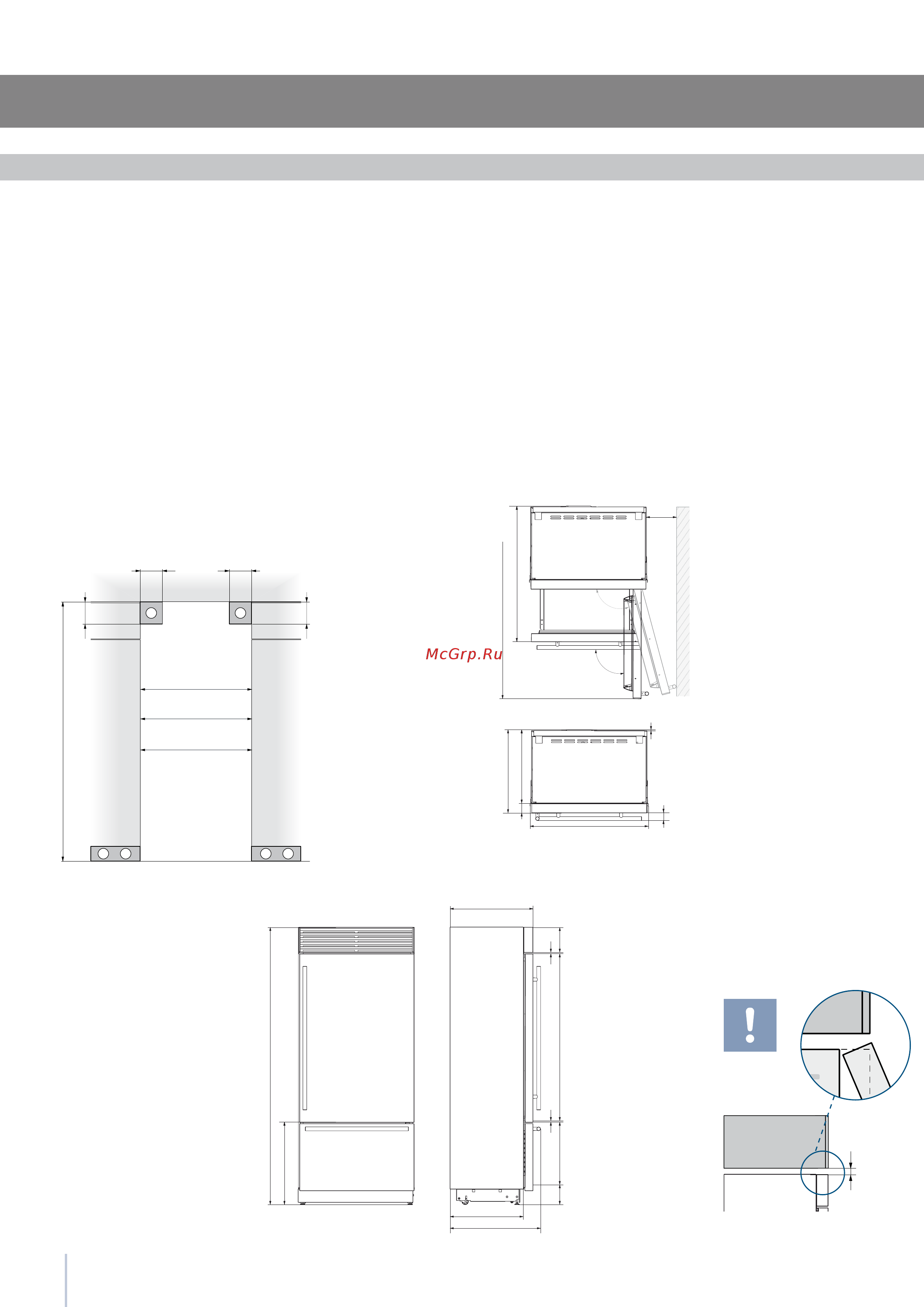

Smeg RF396RSIX [40/68] Характеристики проема для установки серии free standing
![Smeg RF396RSIX [40/68] Характеристики проема для установки серии free standing](/views2/1243527/page40/bg28.png)
6
min 10 ()
A A
min 2134 (84”)
140 (5 ½”) 140 (5 ½”)
100 (4”)
100 (4”)
E W E W
RF396: 890 (35”)
WF366: 590 (23 ¼”)
RF376: 740 (29 ½”)
A
E
W
2134 mm (84”)
RF396: 890 mm (35”)
RF376: 740 mm (29 1/2”)
WF366: 590 mm (23 1/4”)
RF396: 1470 mm (57 7/8”)
RF376: 1320 mm (52”)
WF366: 1170 mm (46”)
105°
RF396: 886 mm (34 7/8”)
RF376: 736 mm (29”)
WF366: 586 mm (23”)
2120 mm (83 1/2”)
+ 25 mm (1”)
635 mm (25 ”)
1016 (40”)
RF396: 1470 (57 )
RF376: 1320 (52”)
WF366: 1170 (46”)
RF396: 230 (9)
RF376: 195 (7 )
WF366: 160 (6 )
560 (22”)
75 (3”)
RF396: 886 (34 ”)
RF376: 736 (29”)
WF366: 586 (23”)
10 (”)60 (2 ”)
105°
90°
635 (25”)
560 (22”)
2120 (83 ½”) +25 (1”)
613 (24 )+25 (1”)
635 (25)
128 (5) + 25 (1”)
695 (27 )
485 (19 )
1296 (50”)
195 (7 )
8 ()
8 ()
Характеристики проема для установки: Серии Free-Standing
A
расстояние, которое требуется оставить для
крепежных «противоопрокидывающих» уголков
E
W
расстояние, которое нужно отвести для прохода
токоподводящего кабеля и водопроводной трубы
Минимальная высота проема
2134 мм (84”)
Минимальная ширина проема
XS899: 900 мм (35 1/2”)
XS749: 750 мм (29 5/8”)
XS599: 635 мм (25”)
Расстояние с открытой дверцей
XS899: 1470 мм (57 7/8”)
XS749: 1320 мм (52”)
XS599: 1170 мм (46”)
Угол открывания двери
105°
Ширина
XS899: 899 мм (35 3/8”)
XS749: 749 мм (29 1/2”)
XS599: 599 мм (23 5/8”)
Высота
2120 мм (83 1/2”) + 25 мм (1”)
Глубина с дверцей
635 мм (25”)
ВНИМАНИЕ: Максимальное откры-
тие дверц составляет 105°;
рекомендуется оставлять рас-
стояние большее или равное
90°, чтобы гарантировать бес-
препятственное выдвижение
ящиков камеры.
В случае установок, где прибор
примыкает к стене, превосходя-
щей по размеру глубину
Холодильника, смещение под-
вижной оси петлей Equilance все
равно позволяет открывать
дверь до 90°.
