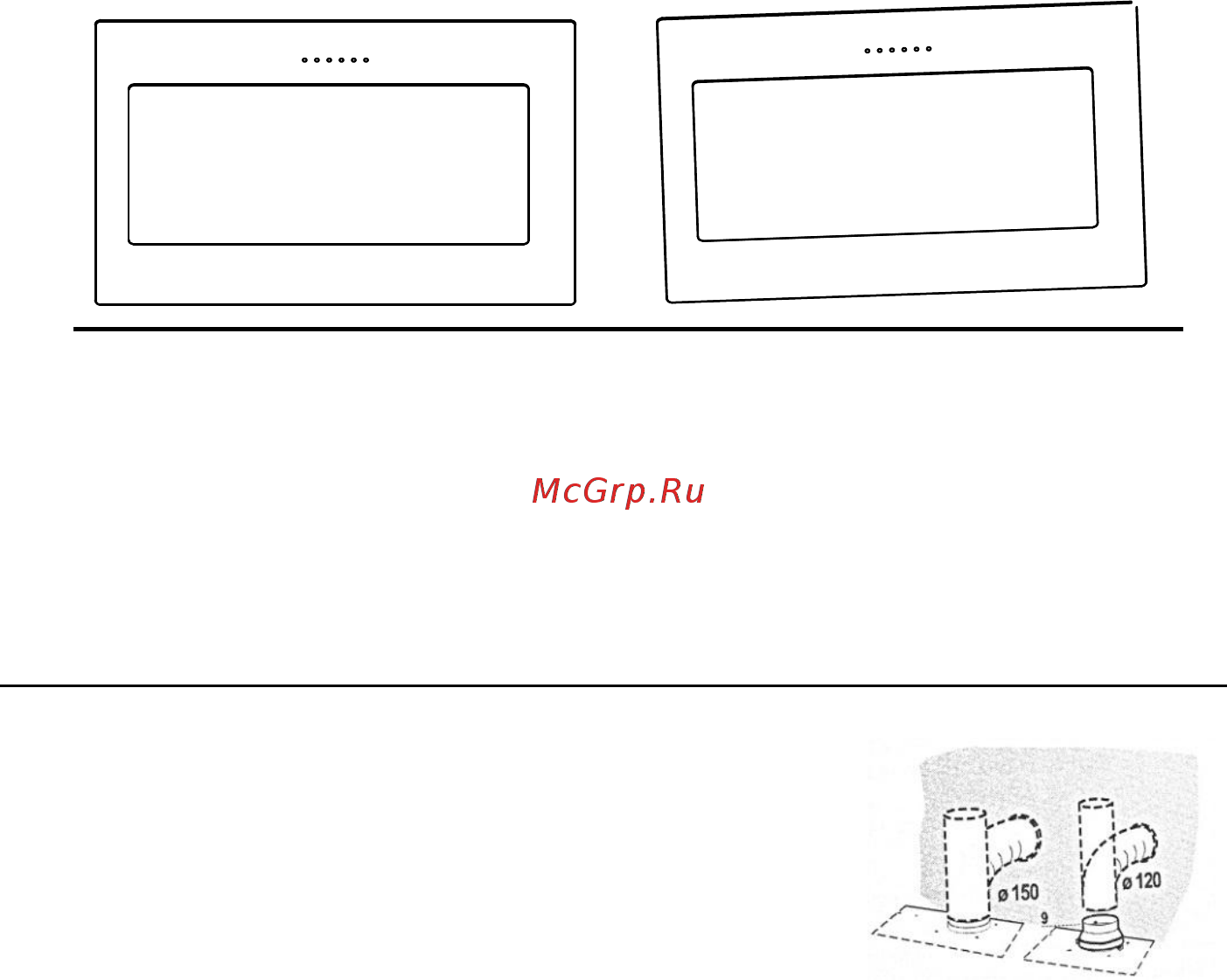

Midea E60TEW3E03 [8/15] Right wrong

 Сделайте метку (2) на горизонтальной линии B, 80 (135 опционально) мм вправо от

вертикальной линии отсчета.

 Повторите операцию с другой стороны и на вертикальной линии отсчета, убедившись,

что все три метки находятся на одинаковом расстоянии.

 Сделайте метку (3) на горизонтальной линии C, 80 мм вправо от вертикальной линии

отсчета.

 Повторите операцию с другой стороны, убедившись, что обе метки находятся на одном

уровне.

Установка кронштейнов (опционально):

 Просверлите отверстия в указанных точках (1) (2) (3), используя сверло ɸ10 мм.

 Вставьте дюбели 11 в отверстия (1) (2) (3).

 Закрепите кронштейн вытяжки 20 с помощью трех шурупов10 (5 x 50) поставляемых в

комплекте.

 Закрепите кронштейн дымохода 21 с помощью двух шурупов 10 (5 x 50), поставляемых в

комплекте.

Навесьте корпус вытяжки:

 Откройте панель управления.

 Снимите металлический фильтр-жироуловитель, воспользовавшись рукоятками.

 (Или) Навесьте корпус вытяжки на кронштейн 20.

(Или) Навесьте корпус вытяжки на шурупы 10 (5 x 50) в точках (2).

 Отрегулируйте положение корпуса вытяжки.

 Изнутри корпуса вытяжки зафиксируйте шурупы 10 в дюбелях 11 в точках (3).

 Закрепите фильтр в вытяжке.

 Закройте панель.

СОЕДИНЕНИЯ

КАНАЛЬНАЯ СИСТЕМА ОТВОДА ВОЗДУХА

При установке канальной системы, подключите вытяжку к

дымоходу, воспользовавшись гибкой либо жесткой трубой ɸ

150 или ɸ 120 мм - по выбору установщика.

 Для установки отводящего соединения ɸ 120 мм, вставьте

фланец редуктора 3 в отверстие на корпусе вытяжки.

 Закрепите трубу 4 с помощью зажимов (не входят в

комплект).

 Снимите угольные фильтры (если есть).

Right Wrong
