Thomson T43D22SF-01B [9/24] Разъемы подключения

Общий вид устройства

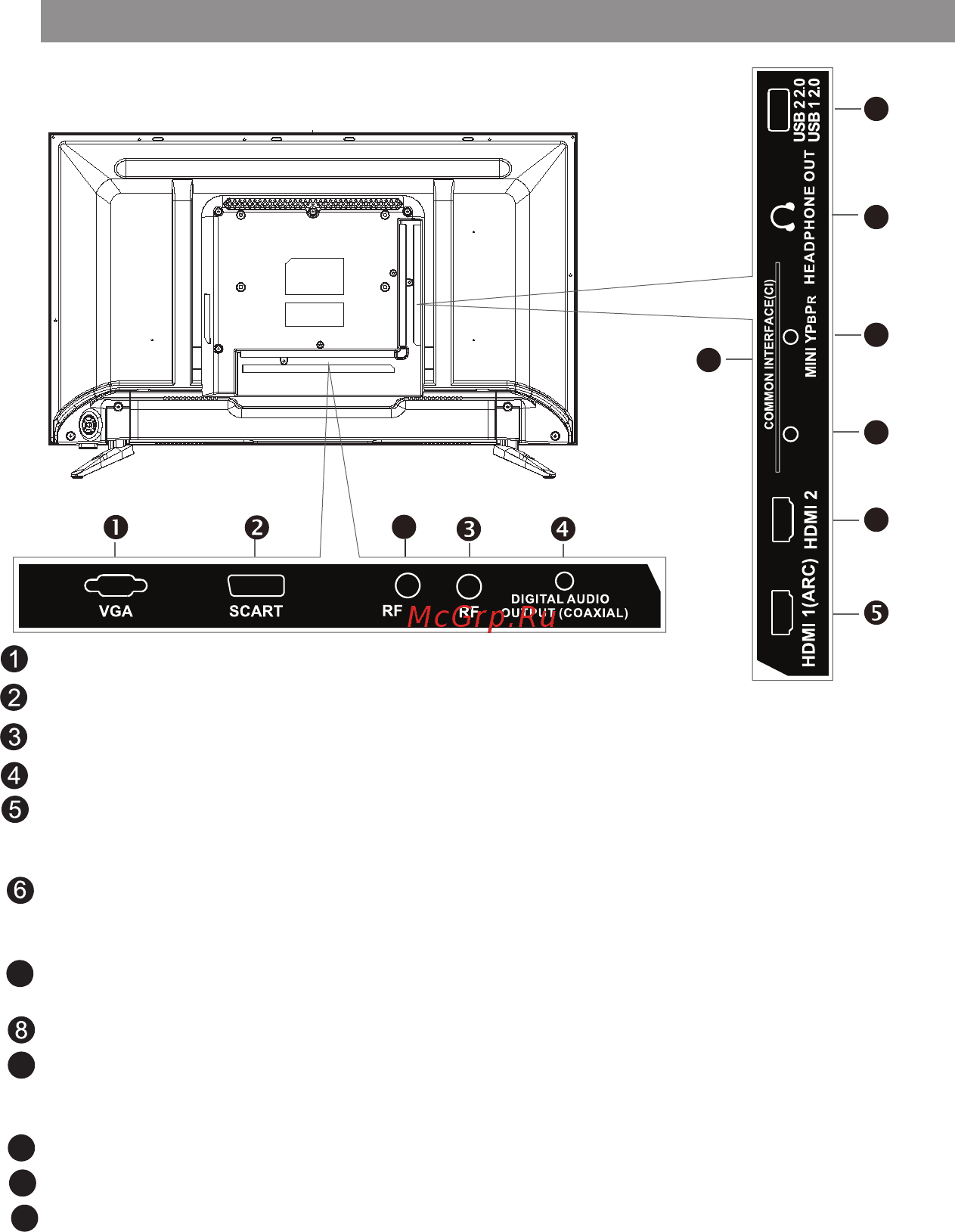

Разъемы подключения

(YPbPr\ PC audio L\R) вход видео и звука композитного сигнала (через адаптер).

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

Функции, доступные через данное подключение, зависят от Вашего оператора.

Все подключения модуля выполнять только на выключенном устройстве.

SCART (вход\ выход)

VGA (вход подключения видео от ПК).

AV IN

RF (вход) Разъем подключения к антенне или кабельному ТВ.

Разъем подключения видео и звука.

Разъем подключения видео и звука от HDMI стройств и вывод звука на HDMI устройства.

Все подключения кабеля HDMI необходимо выполнять на выключенных устройствах.

HDMI 1(ARC) (вход\ выход звука)

Разъемы подключения видео и звука от HDMI устройств. Все подключения кабеля HDMI

необходимо выполнять на выключенных устройствах.

HDMI 2 (вход)

DIGITAL AUDIO OUTPUT COAXIAL (выход) разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

MINI YPbPr вход видео (через адаптер) компонентного YPbPr режима.

USB1, USB2

(вход) подключение совместимых USB устройств ( выход тока не более 500mA).

HEADPHONE OUT

(выход) Разъем подключения наушников.

(SAT)

RF (SAT) (вход) Разъем для подключения кабеля от конвертера спутниковой антенны или

от DiSEqC -переключателя.

AV IN

(YPbPr/PC audio L/R)

AV IN

(YPbPr/PC audio L/R)

Вход звука ПК или компонентного режима (YPbPr) через адаптер.
