Общий вид устройства

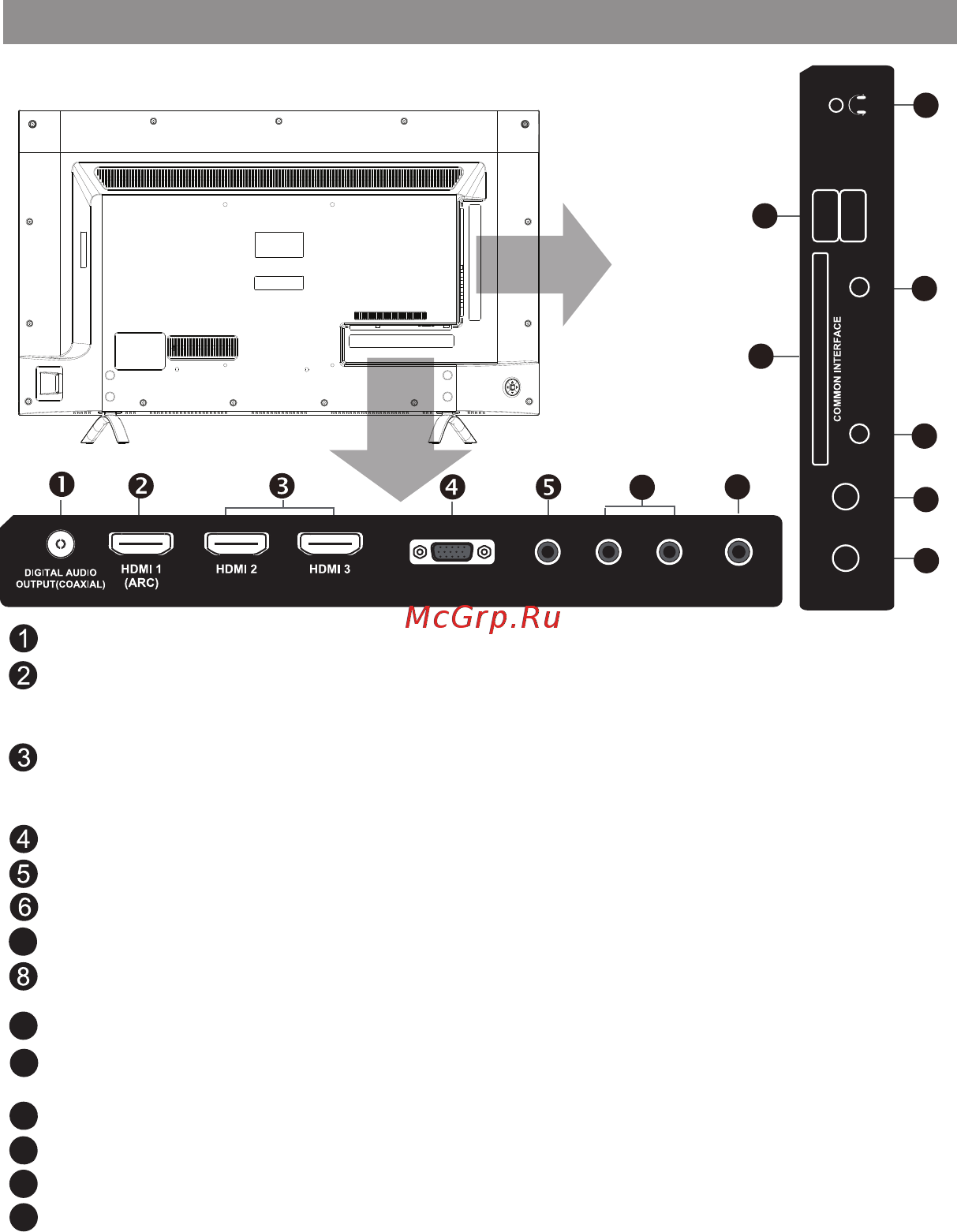

Разъемы подключения
вход видео композитного режима AV.
Функции, доступные через данное подключение, зависят от Вашего оператора.
Все подключения модуля выполнять только на выключенном устройстве.
6
7
8
14
11
VGA (вход подключения видео от ПК).
VIDEO IN
RF (вход) Разъем подключения к антенне или кабельному ТВ.
Разъем подключения видео и звука от HDMI стройств и вывод звука на HDMI устройства.
Все подключения кабеля HDMI необходимо выполнять на выключенных устройствах.
HDMI 1(ARC) (вход\ выход звука)
Разъемы подключения видео и звука от HDMI устройств. Все подключения кабеля
HDMI необходимо выполнять на выключенных устройствах.
HDMI 2, HDMI3 (вход)
DIGITAL AUDIO OUTPUT COAXIAL (выход) разъем вывода цифрового звука.
9
COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.
MINI YPbPr вход видео (через адаптер*, поставляется отдельно) компонентного
12
USB1, USB2 (вход) подключение совместимых USB устройств(выход тока не более 500мА).
9
10
EARDHONE
(выход) Разъем подключения наушников.
13
SATELLITE IN (вход) Разъем для подключения кабеля от конвертера спутниковой
антенны или от DiSEqC -переключателя.
13
11
12
VGA
VIDEO IN
AUDIO
IN (L)
AUDIO
CVBS OUT
IN (R)
MINI YPBPR
PC AUDIO IN
RF
SATELLITE IN
USB 2
EARPHONE
USB 1
(CI+)
вход звука компонентного (YPbPr) и композитного (AV) режимов.AUDIO IN L\R
7
выход композитного видео сигнала.CVBS OUT
YPbPr режима.
PC AUDIO IN (вход подключения звука от ПК).
14
Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция
и характеристики могут быть изменены без предварительного уведомления.
Расположение, количество и названия функциональных кнопок, кнопки включения
и разъемов подключения меняется в зависимости от модели.
* Тип используемого адаптера представлен в приложении 1 руководства.
