Thomson T19E21DH-01B [9/24] Разъемы подключения

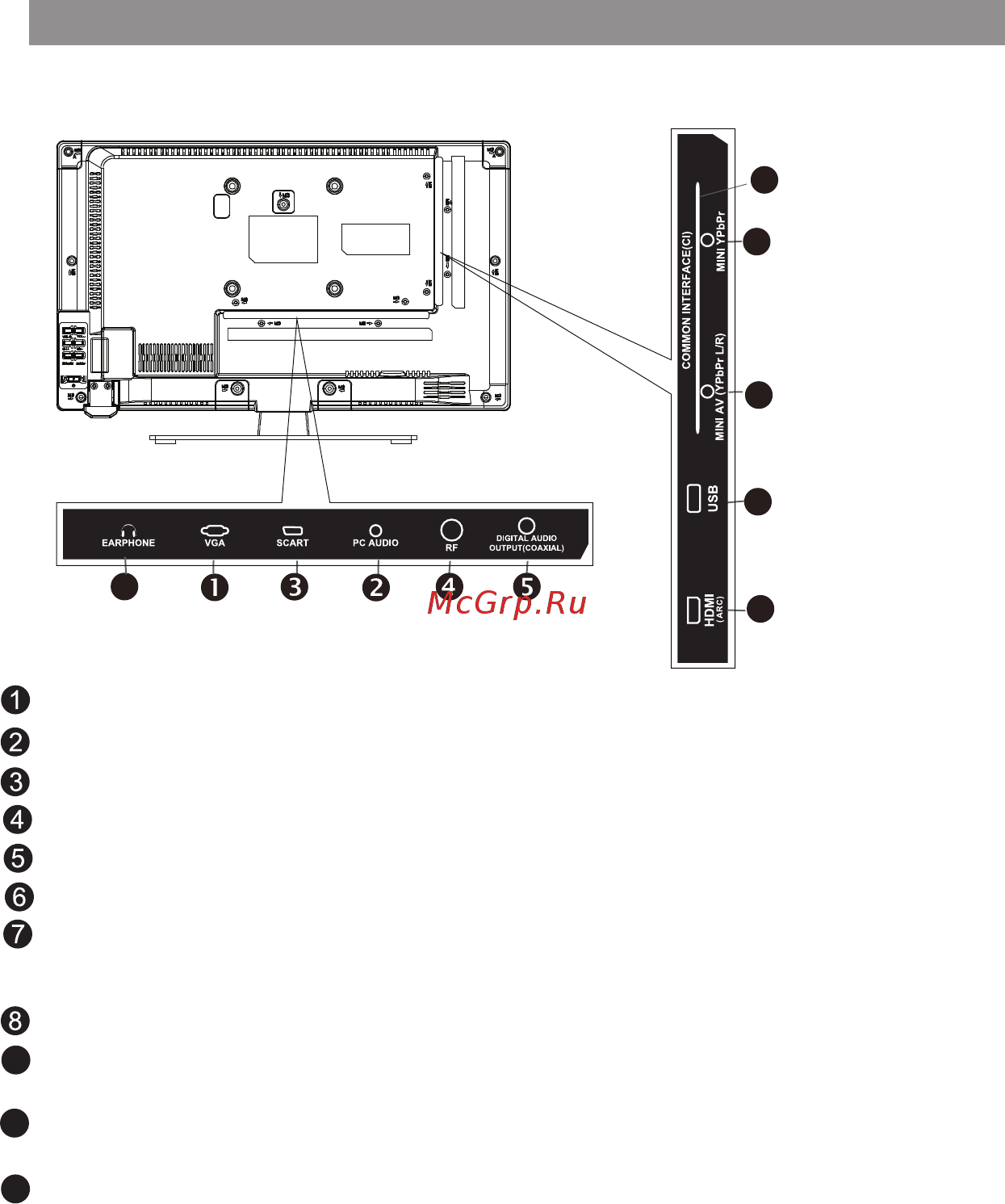

Общий вид устройства

Разъемы подключения

MINI AV (YPbPr L\R) вход звука (через адаптер*, поставляется отдельно) YPbPr или .

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

* Тип используемых адаптеров представлен в приложении 1 руководства.

Функции, доступные через данное подключение, зависят от Вашего оператора. Все

подключения необходимо выполнять только на выключенном устройстве.

SCART (вход\ выход)

VGA (вход подключения видео от ПК).

PC AUDIO (вход подключения звука от ПК).

Разъем подключения видео и звука.

Разъем подключения видео и звука от HDMI устройств

и вывод звука на HDMI устройства.

HDMI (ARC)

(вход\ выход звука)

Все подключения кабеля НDMI выполнять только на

выключенных устройствах.

DIGITAL AUDIO OUTPUT (COAXIAL)

Разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

MINI YPbPr Вход видео (через адаптер*, поставляется отдельно) компонентного YPbPr

режима.

USB (вход) подключение совместимых USB устройств ( выход тока не более 500mA).

RF (вход) Разъем подключения к антенне или кабельному ТВ.

HEADPHONE

(выход) Разъем подключения наушников.

композитного (AV) режимов. Вход видео композитного (AV) режима.
