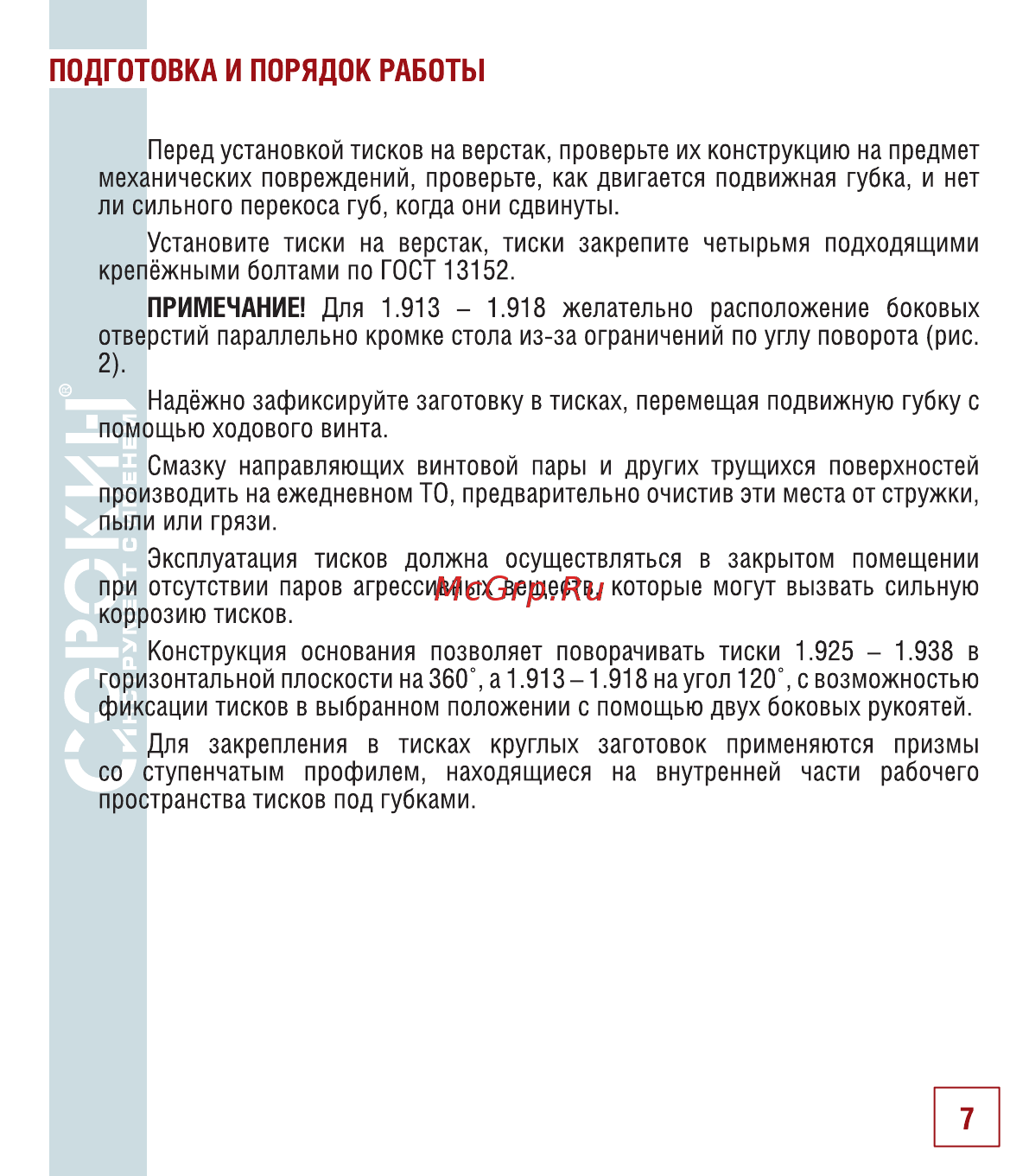

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Перед установкой тисков на верстак проверьте их конструкцию на предмет механических повреждений проверьте как двигается подвижная губка и нет ли сильного перекоса губ когда они сдвинуты Установите тиски на верстак тиски закрепите четырьмя подходящими крепёжными болтами по ГОСТ 13152 ПРИМЕЧАНИЕ Для 1 913 1 918 желательно расположение боковых отверстий параллельно кромке стола из за ограничений по углу поворота рис 2 Надёжно зафиксируйте заготовку в тисках перемещая подвижную губку с помощью ходового винта Смазку направляющих винтовой пары и других трущихся поверхностей производить на ежедневном ТО предварительно очистив эти места от стружки пыли или грязи Эксплуатация тисков должна осуществляться в закрытом помещении при отсутствии паров агрессивных веществ которые могут вызвать сильную коррозию тисков Конструкция основания позволяет поворачивать тиски 1 925 1 938 в горизонтальной плоскости на 360 а 1 913 1 918 на угол 120 с возможностью фиксации тисков в выбранном положении с помощью двух боковых рукоятей Для закрепления в тисках круглых со ступенчатым профилем находящиеся пространства тисков под губками заготовок применяются призмы на внутренней части рабочего 7
